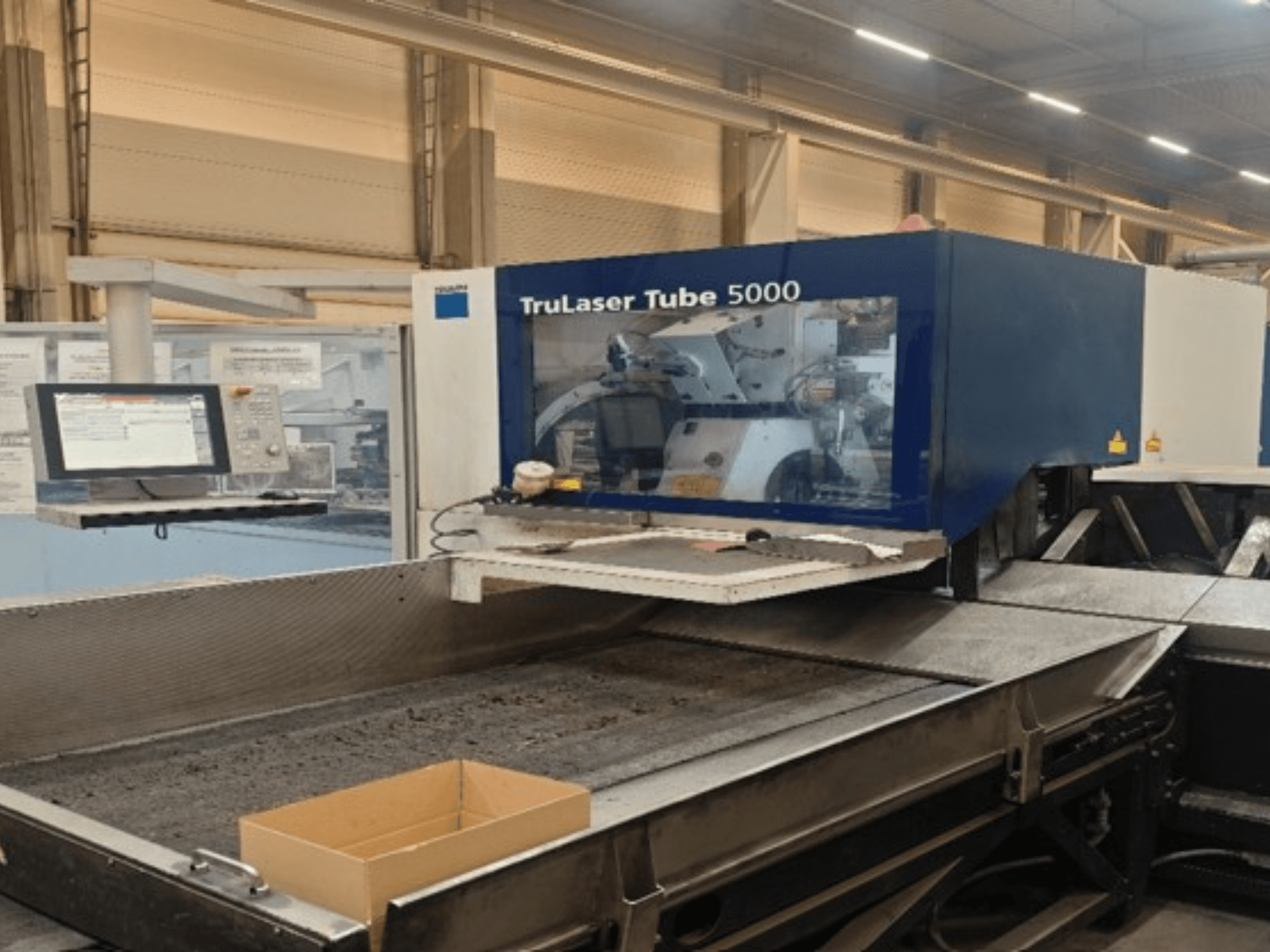

TRUMPF - TruLaser Tube 5000CZ-CUT-TRU-2015-00001

• Arbetsområde för A1-axeln (dragchuck): n × 360°

• Arbetsområde A2-axel (matningsstation): n x 360°

• Maximal längd på råmaterialet: 6500 mm

• Minsta längd på råmaterialet: 3000 mm

• Arbetsstyckets min./max. ytterdiameter (cirkulär): 20–152 mm

• Arbetsstyckets min./max. sidlängd (rektangulärt, vid max. omskrivande cirkel 170 mm): 20–150 mm

• Arbetsstyckets max. längd på färdig del: 3000 mm

• Arbetsstyckets min. längd på rörrest: 120 mm

• Arbetsstyckets max. skrotlängd: 400 mm

• Max. tvärsnitt på buntens dimensioner: 600 x 750 mm

• Buntens dimensioner, max. vikt: 4000 kg

• Materialvikt, max. arbetsstyckets vikt: 130 kg (lastning 6,5 m)

• Materialvikt, max. arbetsstyckets vikt per meter: 20 kg/m

• Hastigheter X-axel (+): 170 m/min

• Hastigheter X-axel (-): 100 m/min

• Hastigheter Y-axel: 60 m/min

• Hastigheter Z-axel: 60 m/min

• Hastigheter A-axel: 780 °/s

• Positioneringsnoggrannhet, positionsavvikelse Pa: ±0,2 mm / ±0,015°

• Positioneringsnoggrannhet, genomsnittlig positionsspridning Ps: ±0,06 mm / ±0,005°

• Minsta programmerbara banlängd: ±0,01 mm / ±0,001°

• Brännvidd för linsskärhuvud: 155 mm

• Djup 7000 mm; Längd 16000 mm (inmatning 6,5 m, utmatning 3 m)

• Laserns driftstid: 15 786

Tilläggsutrustning

• Möjlighet att minska den minsta ytterdiametern på rör till 15 mm (från 20 mm)

• Möjlighet att minska minsta sidlängd för rektangulära rör till 15 mm (från 20 mm)

• Möjlighet att öka den maximala längden på färdiga detaljer till 6500 mm (från 3000 mm)

• Tillvalet ”Längd på färdiga detaljer +1,5 m”: lägger till 1 500 mm till längden på den färdiga detaljen

• Tillval: 8,0 m långt lastningssystem: ökar den maximala arbetsstyckets vikt till 160 kg (från 130 kg)
