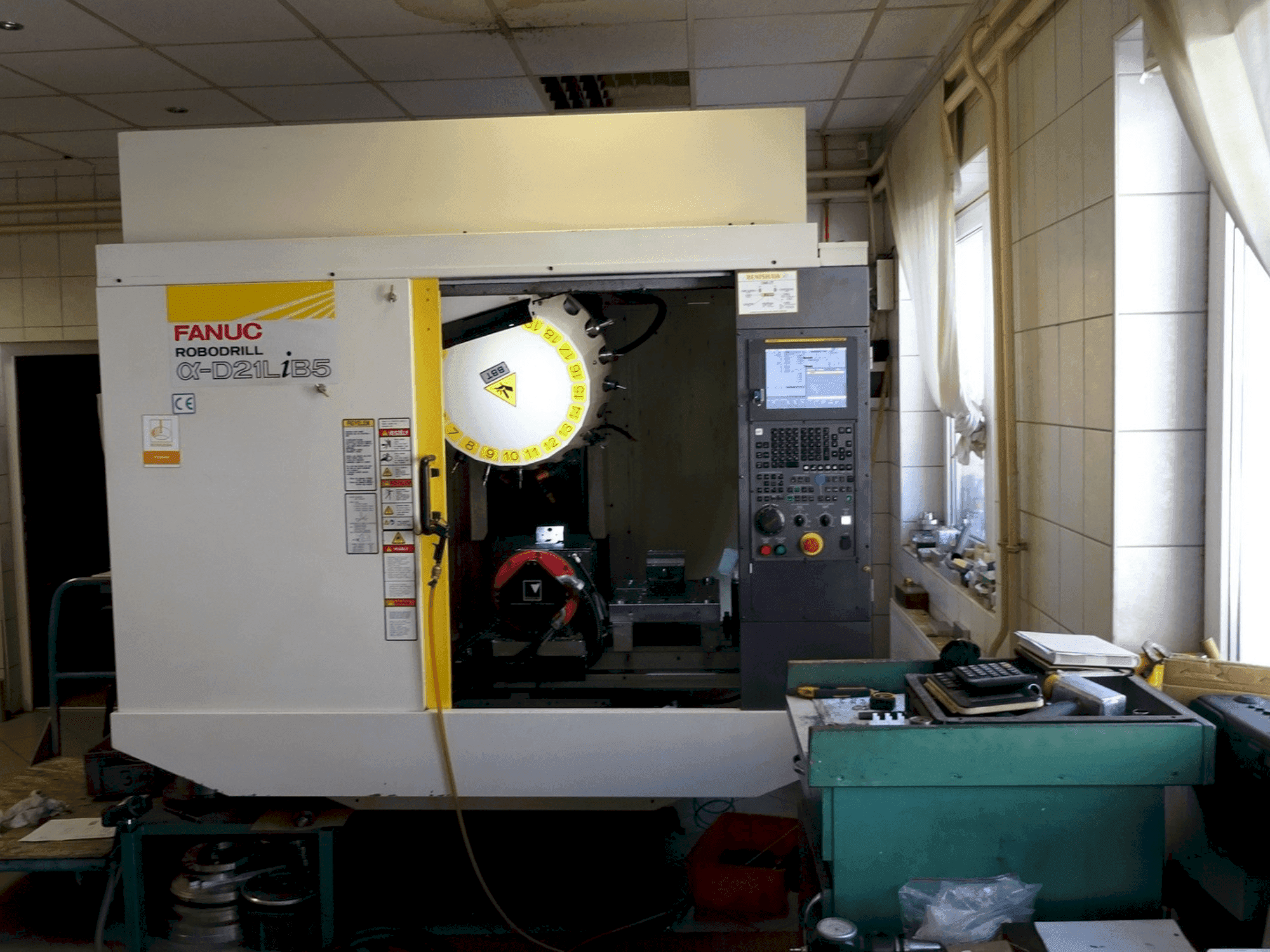

FANUC - Alfa D21LiB5HU-MIL-FAN-2018-00001

• Bordsstorlek: 850 × 410 mm

• Avstånd från spindelnos till bord (med HC100): 250-580 mm

• Spindelbelastning vid 10.000 rpm (1 min): 80 Nm / 14,2 kW

• Spindelbelastning vid 10.000 rpm (kontinuerligt): 13,6 Nm / 4 kW

• Spindelbelastning vid 24.000 varv/min (1 min): 35 Nm / 26 kW

• Spindelbelastning vid 24.000 rpm (kontinuerligt): 7,5 Nm / 5,5 kW

• Programmerbar skärmatning: 30.000 mm/min

• Acceleration X/Y/Z (100 kg bordslast, 2 kg verktyg): 1,4 G / 1,0 G / 1,6 G

• Verktygsbytestid (2 kg verktyg), från snitt till snitt: 1,6 s

• Positioneringsnoggrannhet i båda riktningarna (ISO 230-2:1988): ≤ 0,006 mm

• Repeterbarhet för dubbelriktad positionering (ISO 230-2:1997, 2006): ≤ 0,004 mm

• Luftförbrukning: 150 l/min vid 0,35-0,55 MPa

• Maskinvikt / med DDR-T: 2,1 / 2,3 ton

Ytterligare utrustning

• Cirka 40 verktygshållarkoner (inklusive originalverktygshållarkoner)

• 2 momentgänghuvuden med koner

• 3 borrchuckar med koner

• 1 tredimensionell prob med kona

• 4-5 fräshuvuden

• Slipat precisionsskruvstycke

• 5-axligt slipat skruvstycke med upphöjda käftar

• Chuck med tre käkar, 160 mm

• Chuck med fyra käkar, 160 mm

• Uppsättning paralleller

• Uppsättningar av spännhylsor i olika storlekar

• Stativ, mätinstrument, mätare m.m.
