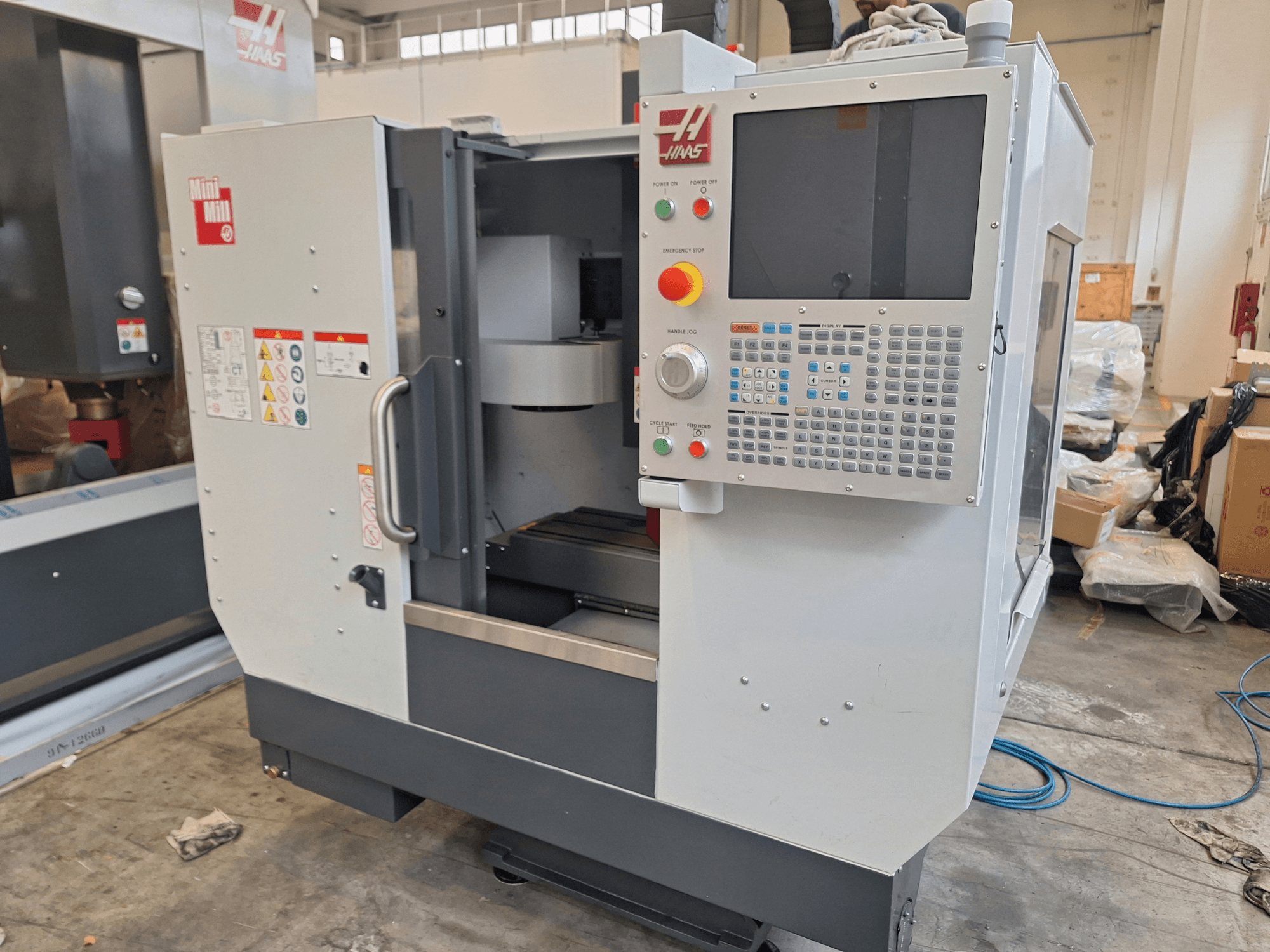

HAAS - Mini MillIT-MIL-HAA-2024-00003

• Arbetstid: 0

• Maskin i utställningslokalen

• Avstånd från spindelns spets till bordet (~ max): 19,0 tum (483 mm)

• Avstånd från spindelns spets till bordet (~ min): 4,0 tum (102 mm)

• Spindelns max. effekt: 10,0 hp (7,5 kW)

• Spindelns maximala vridmoment: 45,0 ft-lbf vid 500 rpm (61,0 Nm vid 500 rpm)

• Spindeldrivsystem: Direktdrift, remdrift

• Lagringens smörjning: Fettfylld

• Kylning: Luftkyld

• T-spårbredd: 0,626 tum till 0,630 tum (15,90 mm till 16,00 mm)

• T-spårens centrumavstånd: 4,33 tum (110 mm)

• Antal standard-T-spår: 3

• Maximal skärmatningshastighet: 650 ipm (6,5 m/min)

• Snabbförflyttning på X/Y/Z: 800 ipm (20,3 m/min)

• Axelmotorernas max. dragkraft (X, Y, Z): 2000 lbf (8896 N)

• Verktygsväxlartyp: Karusell

• Maximal verktygsdiameter (full): 3,5 tum (89 mm)

• Maximal verktygslängd (från mätlinjen): 12,00 tum (305 mm)

• Verktyg till verktyg (genomsnitt): 4,20 s

• Spån-till-spån (genomsnitt): 5,00 s

• Kylvätskekapacitet: 45 gal (170 L)

• Luftbehov: 4 scfm vid 100 psi (113,0 L/min vid 6,9 bar)

• Inline-luftslang: 3/8 tum

• Koppling (luft): 3/8 tum

• Lufttryck min: 80 psi (5,5 bar)

• Ingångsspänning växelström (1-fas): 220 VAC, ström vid full belastning: 40 A

• Ingångsspänning växelström (3-fas, låg): 220 VAC, ström vid full belastning: 25 A

• Ingångsspänning växelström (3-fas, hög): 440 VAC, ström vid full belastning: 13 A

• Pallmått för inhemsk marknad/export: 90,0 tum x 80,0 tum x 92,0 tum (229 cm x 203 cm x 234 cm)

• Fraktvikt: 4 450 lb (2 018,5 kg)

Tilläggsutrustning

• Renishaw Wireless Intuitive Probing System (WIPS) med OTS-bordssond installerad

• Flexibel kylvätskemunstycksenhet
