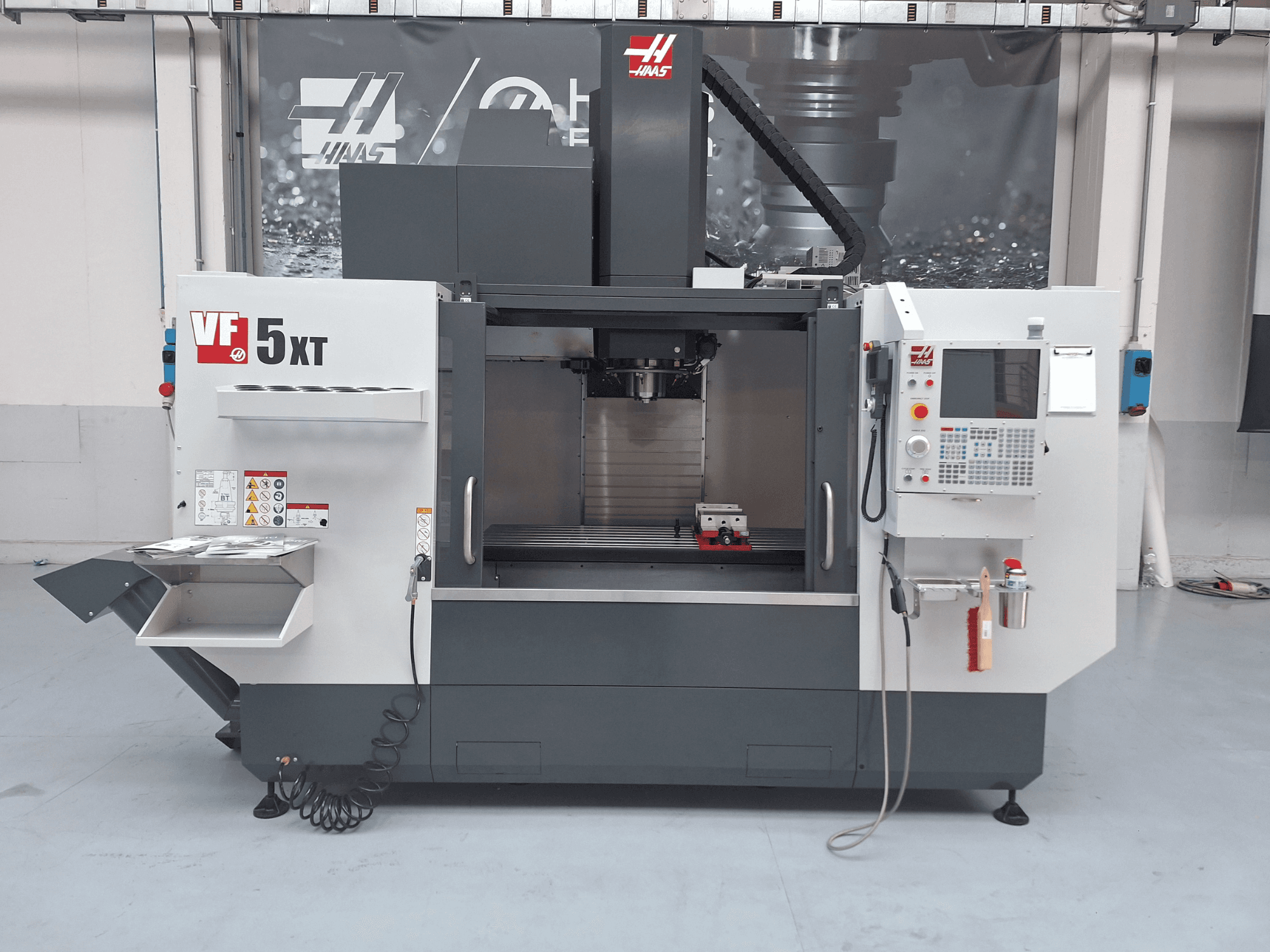

HAAS - VF-5/50XTIT-MIL-HAA-2023-00001

• Arbetstid: 0 (utställningsmaskin)

• Avstånd mellan spindelns spets och bordet (max): 32,9 tum / 836 mm

• Avstånd mellan spindelns spets och bordet (min): 7,9 tum / 201 mm

• Spindelns maximala vridmoment: 340,0 ft-lbf vid 700 rpm / 460,0 Nm vid 700 rpm

• Spindeldrivsystem: 2-växlad växellåda

• Bordets längd: 62,0 tum / 1575 mm

• Bordets bredd: 23,0 tum / 584 mm

• T-spårbredd: 0,626 tum till 0,630 tum / 15,90 mm till 16,00 mm

• T-spårens centrumavstånd: 3,15 tum / 80 mm

• Antal standard-T-spår: 7

• Maxvikt på bordet (jämnt fördelad): 4000 lb / 1814 kg

• Maximal matningshastighet vid skärning: 500 ipm / 12,7 m/min

• Snabbförflyttning (X, Y, Z): 710 ipm / 18,0 m/min

• Max. tryckkraft X: 3 400 lbf / 15 124 N

• Max. tryckkraft Y: 4100 lbf / 18 238 N

• Max. tryckkraft Z: 5600 lbf / 24 910 N

• Verktygsväxlartyp: SMTC (sidomonterad verktygsväxlare)

• Verktygskapacitet: 30+1

• Maximal verktygsdiameter (fullt): 4,0 tum / 102 mm

• Maximal verktygsdiameter, stor (intilliggande tomt): 7,0 tum / 178 mm

• Maximal verktygslängd (från mätlinjen): 16,00 tum / 406 mm

• Verktyg-till-verktyg-tid (genomsnitt): 4,20 s

• Spån-till-spån-tid (genomsnitt): 6,30 s

• Kylvätskekapacitet: 95 gal / 360 L

• Luftbehov: 4 scfm vid 100 psi / 113,0 L/min vid 6,9 bar

• Inline-luftslang: 3/8 tum

• Koppling (luft): 3/8 tum

• Lufttryck min: 80 psi / 5,5 bar

• Ingångsspänning växelström (3-fas) – låg: 220 VAC (70 A vid full belastning)

• Ingångsspänning växelström (3-fas) – hög: 440 VAC (35 A vid full belastning)

• Pallmått för inrikes frakt: 168,0 tum x 102,0 tum x 125,0 tum / 427 cm x 260 cm x 318 cm

• Mått på exportlåda: 168,0 tum x 102,0 tum x 130,0 tum / 427 cm x 260 cm x 331 cm

• Fraktvikt: 16 250 lb / 7 371,0 kg

Tilläggsutrustning

• Maskinstäd monterat på T-spårbord

• Tillbehör för luftpistol

• Sprutbehållare och hållare för rengöringsborste monterade på manöverarmskonsolen
