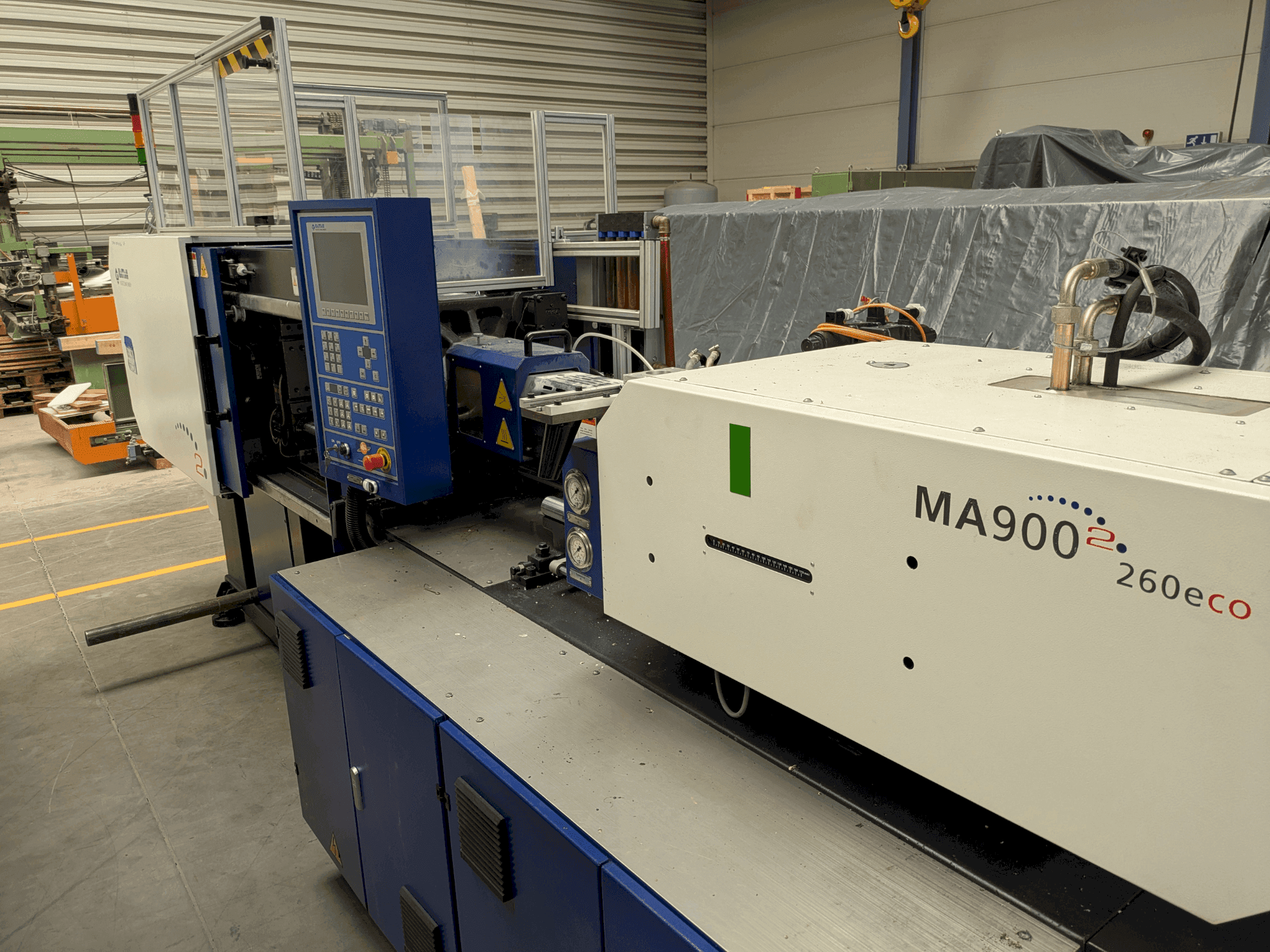

HAITIAN - MA900 II ecoDE-INJ-HAI-2016-00001

Injektionskapacitet (PS): 139 g

Plastiseringskapacitet: 13,3 g/s

Värmeeffekt: 7,85 kW

Avstånd mellan dragstänger (hxv): 360 × 360 mm

Matrikelhöjd tillgänglig: 150 - 380 mm

Antal ejektorer: 5

Pumpmotorns effekt: 11 kw

Minsta formstorlek (l×b): 250 × 250 mm

Erforderligt installationsutrymme: Det ska finnas minst 1 m fritt utrymme runt maskinen för drift och underhåll

Diagram över maskinens fundament och matta

Typ av fundament: Armerad betongfundament rekommenderas.

Lastbärande kapacitet: Måste klara ≥ 3,5 t maskinvikt.

Tolerans för nivå: Maskinen måste installeras på ett plant fundament (≤ 0,2 mm/m lutning).

Vibrationsdämpning: Använd antivibrationsdynor eller stålplattor under maskinens fötter.

Krav på kablar och elektrisk utrustning

Effekt pumpmotor: 11 kW

Uppvärmningseffekt: 7,85 kW

Total installerad effekt (ca): ~19 kW

Strömförsörjning: 3-fas, vanligtvis 400 V / 50 Hz (kontrollera lokala specifikationer).

Rekommenderad kretsbrytare: ≥ 40 A (beror på lokala standarder).

Jordning: Tillförlitlig jordning krävs (≤ 4 Ω motstånd).

Diagram för kabelupphängning: Maskinen måste vara i nivå innan kablarna ansluts.

Krav på kylning och hydraulik

Oljetankens kapacitet: 190 L (använd rekommenderad hydraulolja ISO VG46).

Krav på kylvatten:

För hydrauloljekylare

För formkylningskretsar (4 × vattenpassager medföljer)

Vattenkvalitet: Rent, icke-korrosivt, filtrerat.

Vattentryck: 0,2 - 0,4 MPa

Miljöförhållanden

Omgivande temperatur: 5 - 40 °C

Relativ luftfuktighet: ≤ 90 % (icke-kondenserande)

Installationsplats: Inomhus, vibrationsfri, dammfri miljö
