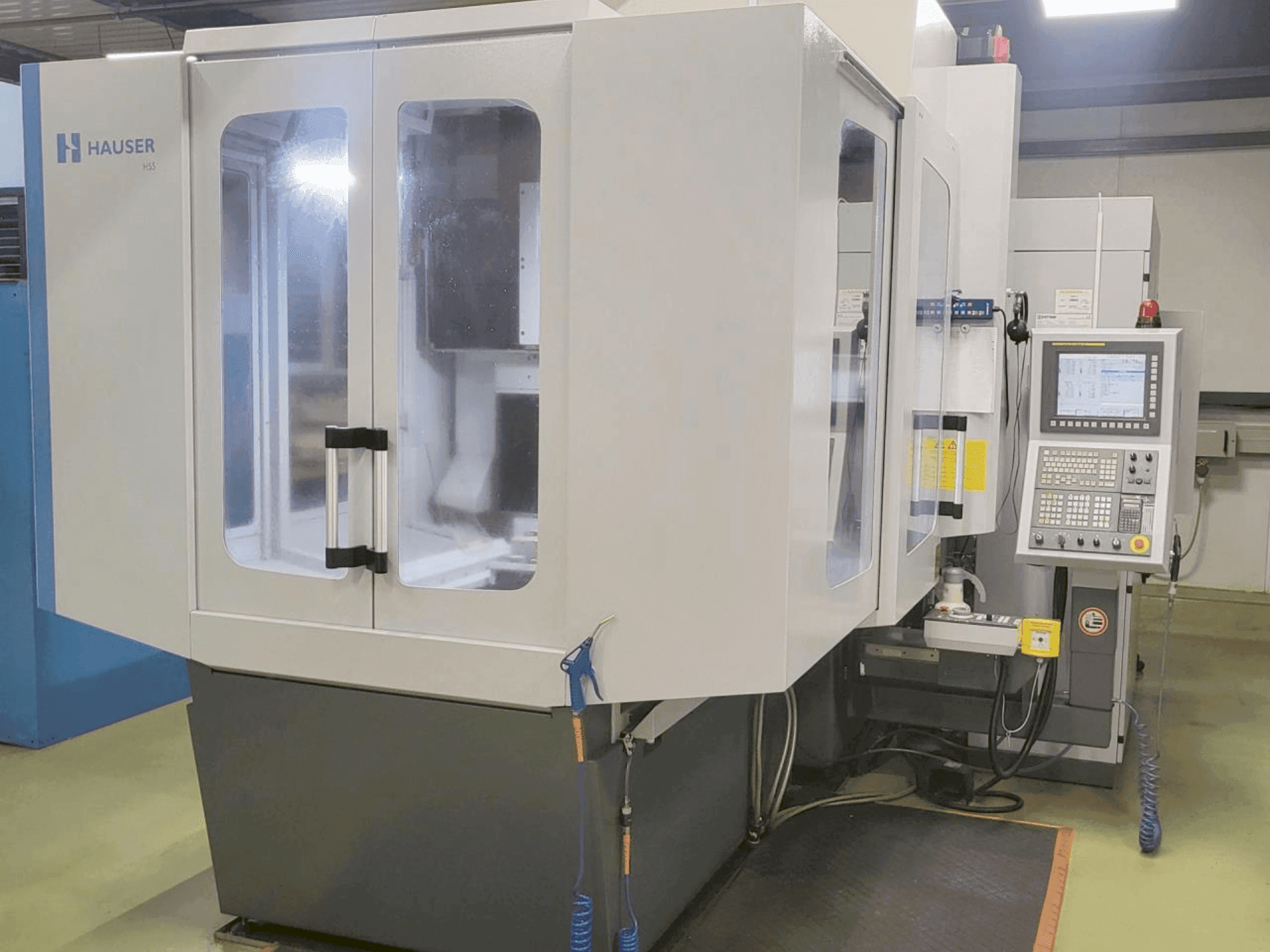

HAUSER - KELLENBERGER H55-400CH-GRI-HAU-2019-00001

Maskinfördelar

Tekniska maskinfördelar

• Slipspindel (zcu): spindelhylsans diameter: 125 mm
• Standardhastighetsområden (40s motor): steglöst justerbara, programmerbara 4000–40000 rpm

Extra information

Arbetsstyckets maskinkapacitet: X-, Y-axelrörelse: 1300 x 800 mm Vertikal förflyttning av sliphuvud (W-axel): 635 mm Avstånd mellan bord och U-axelns slipmotors monteringsplatta: 905 mm Avstånd mellan bord och HSK25 verktygshållare (70S slipmotornos): 0–710 mm Avstånd mellan kolumner: 970 mm Slipdiametrar (planetärslipningsläge): Med Ø50 mm hjul (70S motor): Automatiskt läge (central U-axelposition): max. 144 mm Halvautomatiskt läge (förskjutet U-axelposition): max. 234 mm Med mellanplatta: max. 360 mm Med Ø100 mm hjul (40S motor): Automatiskt läge (central U-axelposition): max. 194 mm Halvautomatiskt läge (förskjutet U-axelposition): max. 284 mm Med mellanplatta: max. 360 mm Konslipning (tillval): Upp till 120° (divergent/konvergent) Bord Användbar yta: 1440 x 860 mm Rörelse Matningshastigheter: X/Y-axelslider: Arbetsmatning: 0–2000 mm/min Snabbtransport: 4000 mm/min W-axel (vertikal slid): Arbetsmatning: 0–2000 mm/min Snabbtransport: 4000 mm/min
