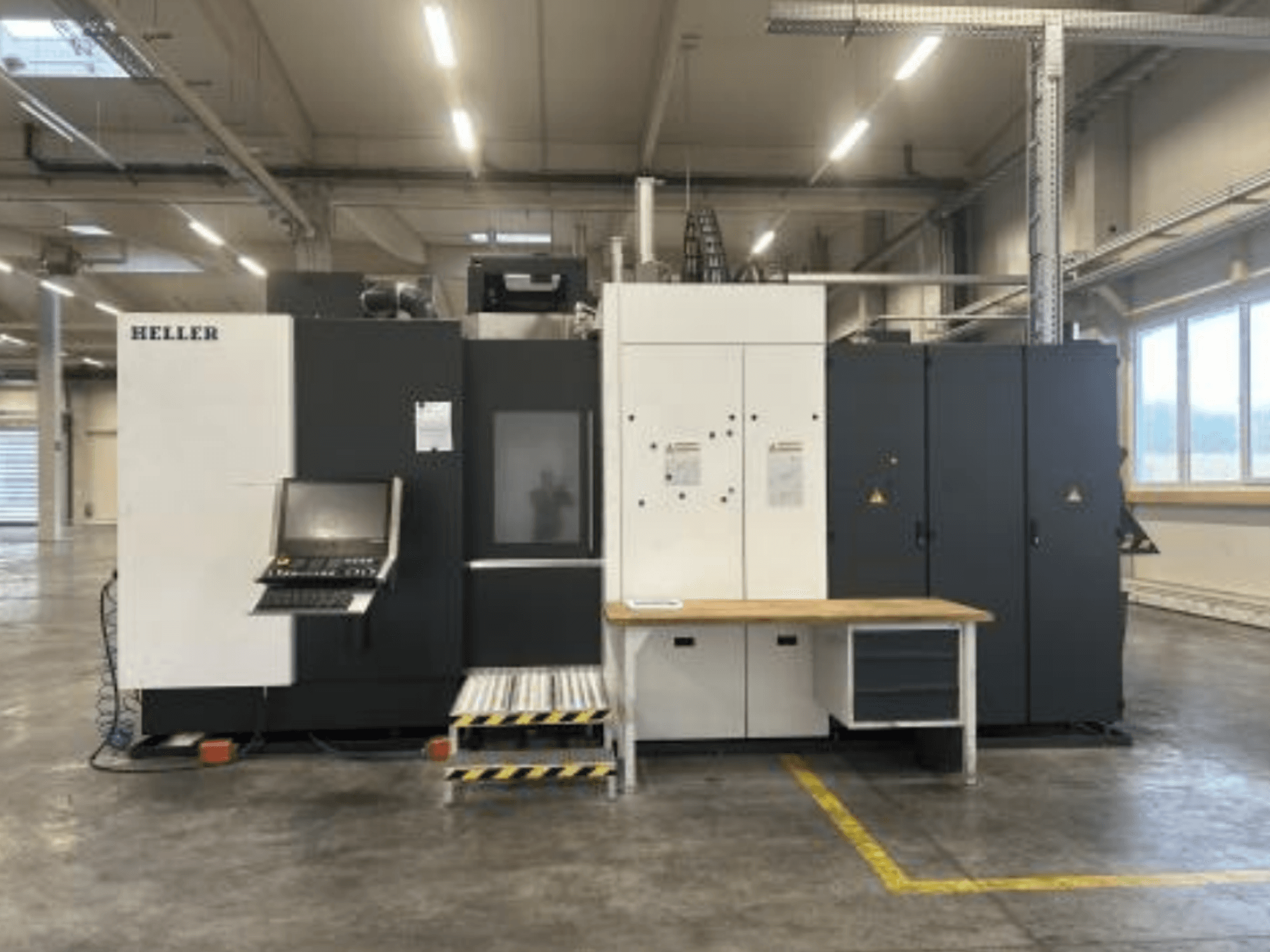

Detta 4-axliga horisontella bearbetningscentrum av typen HELLER H5000 tillverkades år 2021. Det har ett arbetsområde på 800 mm i alla axlar och en maximal arbetsstyckediameter på 900 mm. Maskinen är utrustad med ett HSK-A 100-verktygsfäste och ett verktygsmagasin med kapacitet för 100 platser. Om du är ute efter högkvalitativa bearbetningsmöjligheter bör du överväga den HELLER H5000-maskin som vi har till salu. Kontakta oss för mer information.
Översikt
- märke: HELLER
- år: 2021
- MODELL: H5000
- produktionstimmar: 15000
- tillämpningstyp: Fräsning
- Plats: Österrike
- maskintyp: Horisontellt bearbetningscenter
- styrenhetens märke: SIEMENS
Teknisk information - HELLER H5000
Styrenhet
- Styrmärke: SIEMENS
- Styrmodell: SINUMERIK 840D sl
Rörelse
- Antal axlar: 4
- X-axelns rörelse: 800 mm
- Y-axelns rörelse: 800 mm
- Z-axelns rörelse: 800 mm
Teknisk specifikation
- Spindelhastighet: 10000 RPM
- Keglestorlek: HSK 100
- Antal verktygsplatser: 100
Ytterligare information
- Antal maskiner: 2 stycken
- Styrenhet: Siemens SINUMERIK 840D Solution Line med 24-tums multitouch-huvudkontrollpanel och HELLER-användargränssnitt
- Arbetsområde (X/Y/Z-axlar): 800 / 800 / 800 mm
- Drivpaket: POWER-paket (standarddrivning i X/Y/Z)
- Snabbförflyttning (X/Y/Z-axlar): 50 m/min
- Acceleration (X-/Y-/Z-axlar): 5 m/s²
- Matningskraft på X- och Y-axlarna (ED S3 -40 %): 15 000 N
- Matningskraft Z-axel (ED S3 -40 %): 20 000 N
- Servomotorer för matningsaxlar: inkrementella givare
- Positioneringstolerans för linjära axlar (Tp): 0,005 mm
- Arbetsenhet: PC 100 i Power Cutting Unit (10 000 varv/min, 45 kW, 360 Nm)
- Verktygskon: HSK-A 100 enligt DIN 69 893
- Verktygsmagasin: 100 platser, kedjetyp (HSK-A 100) med komfortabel operatörsterminal vid verktygsinställningsstationen
- Verktygsbrottövervakning: Snabb övervakning av borrbrott
- Kollisionsövervakning: Övervakningssystem för skademinimering
- NC-rotationsbord (B-axel): 360 000 × 0,001 graders indexering, 25 varv/min, 8 bågsekunders noggrannhet, 12 000 Nm max. tangentiellt moment, 18 000 Nm max. lutningsmoment
- Planomvandling: CYCLE 800
- Arbetsstycksinställningsstation: Manuellt roterbar 4 × 90 grader
- Arbetsstyckets fastspänningsgränssnitt: 5-vägs media-gränssnitt, hydrauliskt tryck 200 bar, proportionell teknik
- Pallar: 2 specialpallar i basmaskinen (HELLER-ritning AP.205705) med DIN-hålmönster
- Pallmått: 630 x 630 mm
- Max. arbetsstyckets diameter: 900 mm
- Max. arbetsstyckets höjd: 1 000 mm
- Max. fastspänningslast (pall 1): 1 000 kg (ensidig) / 1 400 kg (dubbelsidig)
- Pallbytestid: 13 s (utan hydraulisk fastspänning) / 13,5 s (med hydraulisk fastspänning)
- Kylvätske- och spåntransportör: Skrapbandtransportör för våtbearbetning
- Kylsystem: Precisionskylenhet för vatten och luft (kompressor) för direktdrivna A- och B-axlar, spindel och styrskåp; enhet för reglering av kylvätsketemperaturen
- Dimavsug: Emulsionsavsugningssystem
- Elanslutning: 3~ 400 V / 50 Hz, nominell ström 65 A, kortslutningskapacitet 9 kA
- Total ansluten effekt: ca 37 kVA (maskin) + ca 14 kVA (VRF-kylenhet)
- Tryck i tryckluftsförsörjningen: 5–6 bar
- Tillåten omgivningstemperatur: 10–45 °C
- Bearbetat material: Aluminium (uteslutande)
- Driftstimmar: ca 12 000–15 000 timmar (väntar på bekräftelse)
- Driftsstatus: För närvarande installerad/på plats och igång
Tillval till maskinen:
- Specialfäste: flerspindelhuvuden (HELLER-ritning 00.882914 MAGNA)
- Verktygsmätning: RENISHAW Radio Touch Probe RMP 60 med mottagare och HELLER-mätcykler
- Kylvätskefiltreringsenhet: Vakuumrotationsfilter KNOLL VRF 250 med 50 bar högtrycksintern kylvätsketillförsel (IKZ), spolning av arbetsområdet, tankkapacitet 1 200 liter
*Det kan finnas skillnader mellan de data som visas och de faktiska värdena, detta bör bekräftas av försäljningsrepresentanten.
** Standardleveransen omfattar enbart basmaskinen. Tillbehör och kringutrustning bekräftas uttryckligen först under köpprocessen genom bindande avtal.
