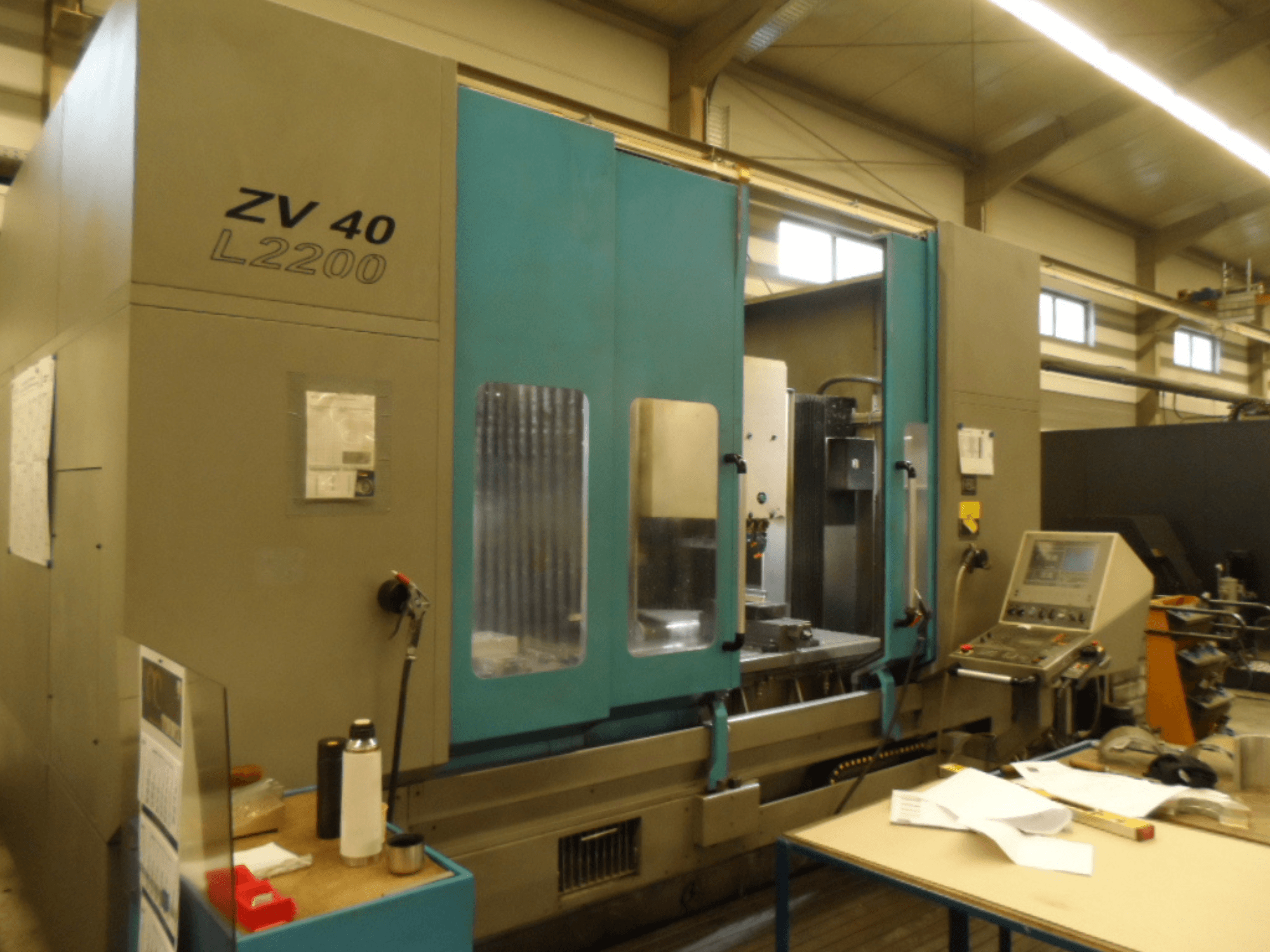

Denna 3-axliga IBARMIA ZV 40 L2200 vertikala fleroperationsmaskin tillverkades år 2000. Den har en X-axelrörelse på 2200 mm, en Y-axelrörelse på 600 mm och en Z-axelrörelse på 600 mm. Maskinen har en maximal bordslastkapacitet på 2300 kg och en snabbförflyttningshastighet på 30 m/min. Om du är ute efter högkvalitativa bearbetningsmöjligheter, överväg IBARMIA ZV 40 L2200-maskinen som vi har till salu. Kontakta oss för mer information.
Översikt
- märke: IBARMIA
- år: 2000
- MODELL: ZV 40 L2200
- tillämpningstyp: Fräsning
- Plats: Tyskland
- maskintyp: Vertikalt bearbetningscenter
- styrenhetens märke:
Teknisk information - IBARMIA ZV 40 L2200
Mått
- Maskinvikt: 12000 kg
- Bordets längd: 2600 mm
- Bordslast: 2300 kg
- Bordets bredd: 650 mm
Rörelse
- Antal axlar: 3
- X-axelns rörelse: 2200 mm
- Y-axelns rörelse: 600 mm
Teknisk specifikation
- Max. verktygsvikt: 10 kg
- Spindeleffekt: 28 kW
- Spindelhastighet: 6000 RPM
Ytterligare information
- X-axelns rörelse vid 2-stationsbearbetning (skytteldrift): 720 mm
- Z-axelns rörelse (vertikal): 600 mm (tillval: 800 mm)
- Antal T-spår: 5
- Storlek på T-spår: 18 mm
- Avstånd mellan T-spår: 125 mm
- Min./Max. avstånd spindelnos till bord: 200 / 800 mm (tillval: 1000 mm)
- Verktygskoning / hållare: SK40 - DIN 69871 (Tillval: HSK A-63 DIN 69893 eller HSK A-80 DIN 69893)
- Dragtapp för SK verktygshållare: DIN 69672
- Spännkraft för verktygshållare (SK): 12000 N (Alternativ: HSK A-63: 18000 N / HSK A-80: 28000 N)
- Inre lagerdiameter: 80 mm
- Max. standardspindelvarvtal: 6000 rpm (Tillval: 4000 / 8000 / 10000 rpm)
- Motoreffekt för huvudspindel vid 100%: 28 kW (Intermittent: 38,5 kW)
- Konstant effekt för standardkonfiguration från: 1500 rpm
- Max. vridmoment vid 100%: 178 Nm (Intermittent: 245 Nm)
- Matningskraft i X, Y, Z vid 100%: 13000 N (intermittent: 15600 N)
- Snabbförflyttning i X, Y, Z: 30 m/min
- Max. arbetsmatning i X, Y, Z: 10 m/min
- Positioneringstolerans Tp X(1000mm)-Y-Z: 0,015 mm
- Max. positioneringsspridning Ps max.: 0,010 mm
- Mätsystem i X-Y-Z: Linjära glasskalor
- Fräskapacitet i stål (St 60): 650 cm³/min
- Borrkapacitet i stål (St 60): Ø 60 mm
- Kapacitet för gängtappning i stål (St 60): M-36
- Antal verktygsfickor: 24 (tillval: 40 - 52)
- Max. verktygslängd: 300 mm
- Max. verktygsvikt: 10 kg
- Max. verktygsdiameter (fullt magasin): 85 mm
- Max. verktygsdiameter (intilliggande fickor fria): 125 mm
- Verktygshantering: Slumpmässig
- Tid för verktygsbyte: 3.5 s
- Verktygsbytestid från chip till chip: 7 s
- Behov av golvyta: ca 17 m²
- Kylvätsketankens kapacitet: 370 liter
- Maskinens längd (dimension A): 4200 mm
- Strukturerad färgstruktur (2 färger): RAL grå 7037 / blå 5012
- Elektrisk anslutning: 55 kW
- Driftspänning: 400 V / 50 Hz
- Anslutning för tryckluft: 6 bar
- Effekt kylvätskepump: 0,75 kW
- Standardutrustning: CE-maskinkapsling, spåntransportör, kylvätsketank, linjära glasskalor i X/Y/Z-axlarna, vertikal invändig beklädnad längs X-axeln, belysning i arbetsutrymmet, automatisk centralsmörjning, hydraulisk motviktsbalans för spindelhuvudet, automatisk pneumatisk spindelrengöring, mobil kontrollpanel, rigid gängning (gängning utan kompensationschuck).
- Tillgängliga fabriksalternativ: Intern kylvätsketillförsel (IKZ), komplett maskinkapsling, skiljevägg för skytteldrift, delningshuvuden/roterande bord för 1 eller 2 extra maskinaxlar, beröringsprob för arbetsverktyg, digitaliseringssystem, verktygsövervakningssystem, bärbar elektronisk handratt
- beroende på kraven skulle delar i Y-axeln behöva bytas ut eller repareras
*Det kan finnas skillnader mellan de data som visas och de faktiska värdena, detta bör bekräftas av försäljningsrepresentanten.
