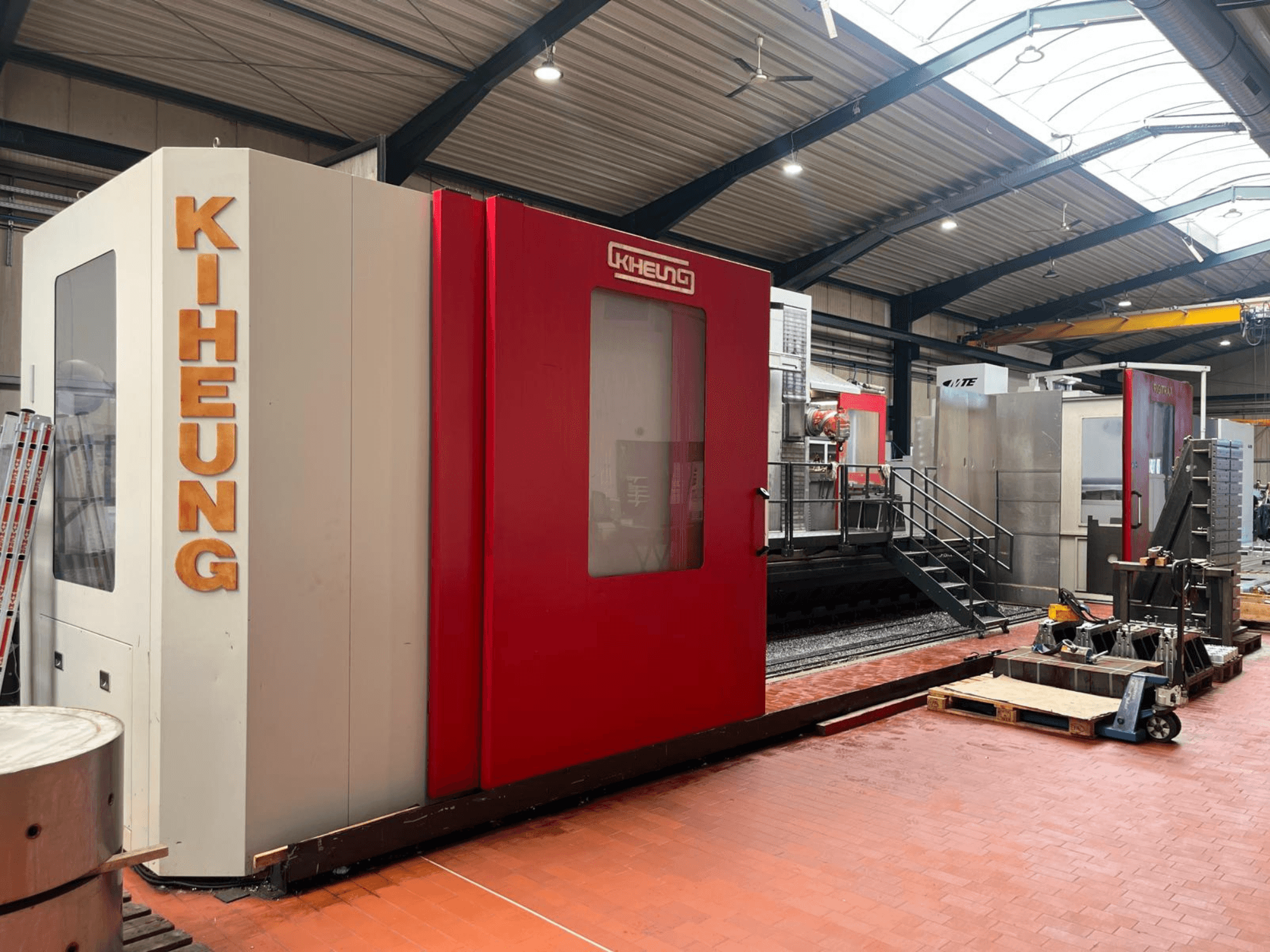

Denna 5-axliga KIHEUNG RIGITRAX X 8000 tillverkades 2011. Den har en imponerande rörelseväg på 8000 mm längs X-axeln, 1350 mm längs Y-axeln och 2000 mm längs Z-axeln. Maskinen är utrustad med en kraftfull spindelmotor på 28 kW och en verktygsväxlare med 40 platser för effektiv drift. Om du är ute efter högkvalitativa fräsfunktioner bör du överväga den bäddtypsfräsmaskin av modellen KIHEUNG RIGITRAX X 8000 som vi har till salu. Kontakta oss för mer information.
Översikt
- märke: KIHEUNG
- år: 2011
- MODELL: RIGITRAX X 8000
- tillämpningstyp: Fräsning
- Plats: Tyskland
- maskintyp: Sängfräsmaskin
- styrenhetens märke: HEIDENHAIN
Teknisk information - KIHEUNG RIGITRAX X 8000
Styrenhet
- Styrmärke: HEIDENHAIN
- Styrmodell: iTNC 530 BF 150 LCD with smartTNC, Mousepad, and DXF-Converter
Mått
- Maskinvikt: 45000 kg
- Bordets längd: 9950 mm
- Bordets bredd: 1150 mm
Rörelse
- Antal axlar: 5
- X-axelns rörelse: 8000 mm
- Y-axelns rörelse: 1350 mm
- Z-axelns rörelse: 2000 mm
Teknisk specifikation
- Spindeleffekt: 28 kW
- Spindelhastighet: 4000 RPM
Ytterligare information
- Huvuddator: MC 422 C med programvarutillval 1 och 2
- Bordslängd: 9950 mm
- Bordets bredd: 1150 mm
- T-spårens yta: 9 x 22 / 10 x 22 st. x mm
- Avstånd mellan T-spår: 125 mm
- T-spår på framsidan: 2 x 22 mm
- Max. bordsbelastning: 3500 kg/qm
- Matningshastighet (alla 3 axlar): 10 000 mm/min
- Snabbförflyttning (X-, Y-, Z-axlarna): 16 000 mm/min
- Matningskraft X-axel: 70 Nm
- Matningskraft Y-axel: 27 Nm
- Matningskraft Z-axel: 50 Nm
- Spindelkon: ISO 50, DIN 69871
- Spindelhastighetsområde (2 steg):
- 1:a steget: 0–1 000 varv/min
- 2:a steget: 1001–4000 varv/min
- Huvudspindelmotoreffekt (100 % / 60 %): 28 / 38 kW (SIEMENS huvudspindelmotor)
- Axeldrivningar: Växelströmsdrivningar från SIEMENS
- Kylvätsketankens volym: 500 l (utan spindelgenomströmningskylning) / 1500 l (med spindelgenomströmningskylning – 2 pumpar)
- Linjärt mätsystem: HEIDENHAIN-måttband med DA 300 tryckluftssystem
- Spindelväxellåda: ZF-reduktionsväxellåda, 2-växlad (1–1 000 / 1 001–4 000 varv/min), kyld
- Fräshuvud: Universellt automatiskt fräshuvud A 4 Plus, ”HURON”-system, kylt, dubbelrotation 2,5° x 2,5°, programmerbar och automatisk positionering i steg om 2,5° i 45°- och 90°-planen (5-axlig simultanbearbetning / indexeringsförberedelse)
- Verktygsväxlare: 40-platsers vertikalt/horisontellt kedjesystem, drivet via servomotor, övervakning med HEIDENHAIN-givare
- Spindeldraget kylmedel (CTS / IKZ): 16 bar högpresterande kylsystem med pappersfilter (DEUBLIN-rotationskoppling, 16 bar till spindeln, 8 bar till 6 kylmedelsmunstycken vid spindelnosen)
- Kylvätsketankar: 2 tankar (1200 l ren tank och 500 l förtank) med pappersbandfiltersystem (500 mm pappersbredd, 10 mikron filtreringsfinthet)
- Spåntransportör: Bred bandtransportör med gångjärn X 8000 på baksidan, upphöjd utmatning
- Mätförberedelser: Förberedd för TS 220-arbetsstycksavkännare och TT 140-verktygsavkännare
- Ytterligare funktioner: Hydraulisk motvikt i Z-axeln, spindelorientering för styv gängning, PLC förberedd för 4:e axeln, automatisk konisk utblåsningsenhet (A2 + A4-huvud), automatisk centralsmörjning, elektroniskt bärbart handhjul HEIDENHAIN HR-410, Ethernet-gränssnitt, automatisk avstängning
- Maskinhölje: Delvis maskinhölje med 2 framdörrar för X 4000 eller 4 framdörrar för X 6000 – X 8000
- Lackering: Ljusgrå RAL 7035, karminröd RAL 3002
*Det kan finnas skillnader mellan de data som visas och de faktiska värdena, detta bör bekräftas av försäljningsrepresentanten.
