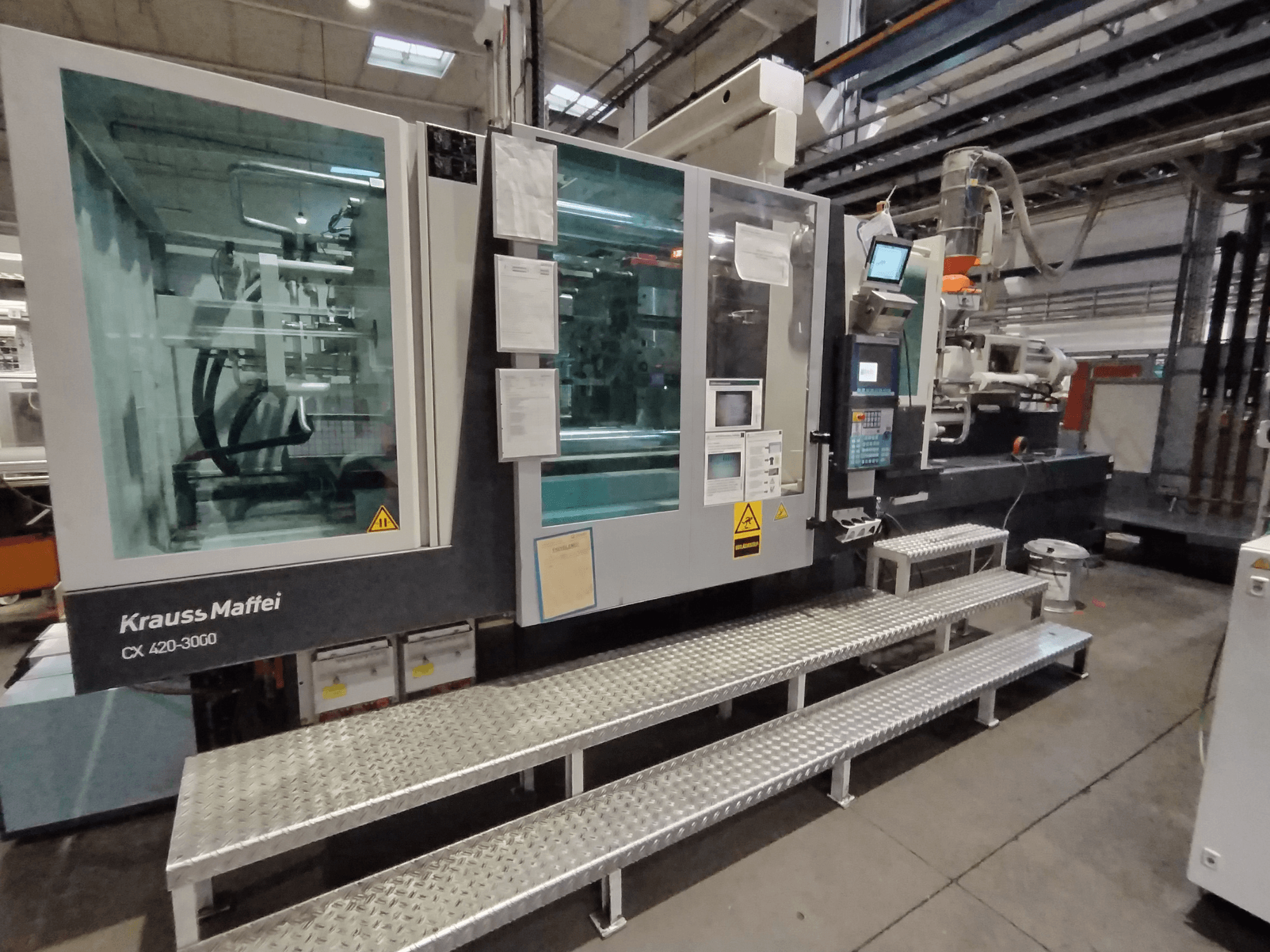

Krauss Maffei - 420 - 3000 CXHU-INJ-KRA-2012-00001

• Avstånd mellan dragstänger (H x V): 800 x 800 mm

• Plattans mått (H x V): 1200 x 1200 mm

• Installationshöjd för gjutform (min): 380 mm

• Öppning slaglängd: 1020 mm

• Dagsljus (avstånd mellan plattor): 1400 mm

• Max. vikt för gjutformen:

  • Fast sida (DS): 3350 kg

  • Rörlig sida (AS): 4460 kg

  • Totalt listad: 6700 kg

• Utkastare:

  • Slaglängd: 250 mm

  • Kraft: 95 kN

  • Tillbakadragningskraft: 48 kN

  • Pneumatisk utkastare: Nej

• Kärndrag: 2 på rörlig sida (AS) + 2 på fast sida (DS)

• Avstängningsmunstycke: 2-faldig hydraulisk kaskad

• Insprutningsenhet 1:

  • Typ: SP 4300

  • Skruvdiameter: 80 mm

  • Insprutningstryck: 2205 bar

  • Slagvolym: 1810 ccm

  • Skottvikt (PS): 1647 g

  • Injektionsflöde (PS): 498 g/s

  • Flöde för mjukgörning: 106 g/s

  • Skruv L/D: 22,5

  • Munstycksradie: 12 mm

• Pansarförsedd insprutningsenhet: Ja

Ytterligare utrustning

• KM Linear-robot, byggd 2021

• Varmkanalsstyrning, 12 zoner

• Sensorer för gjutform: Priamus (p=2 / t=0)
