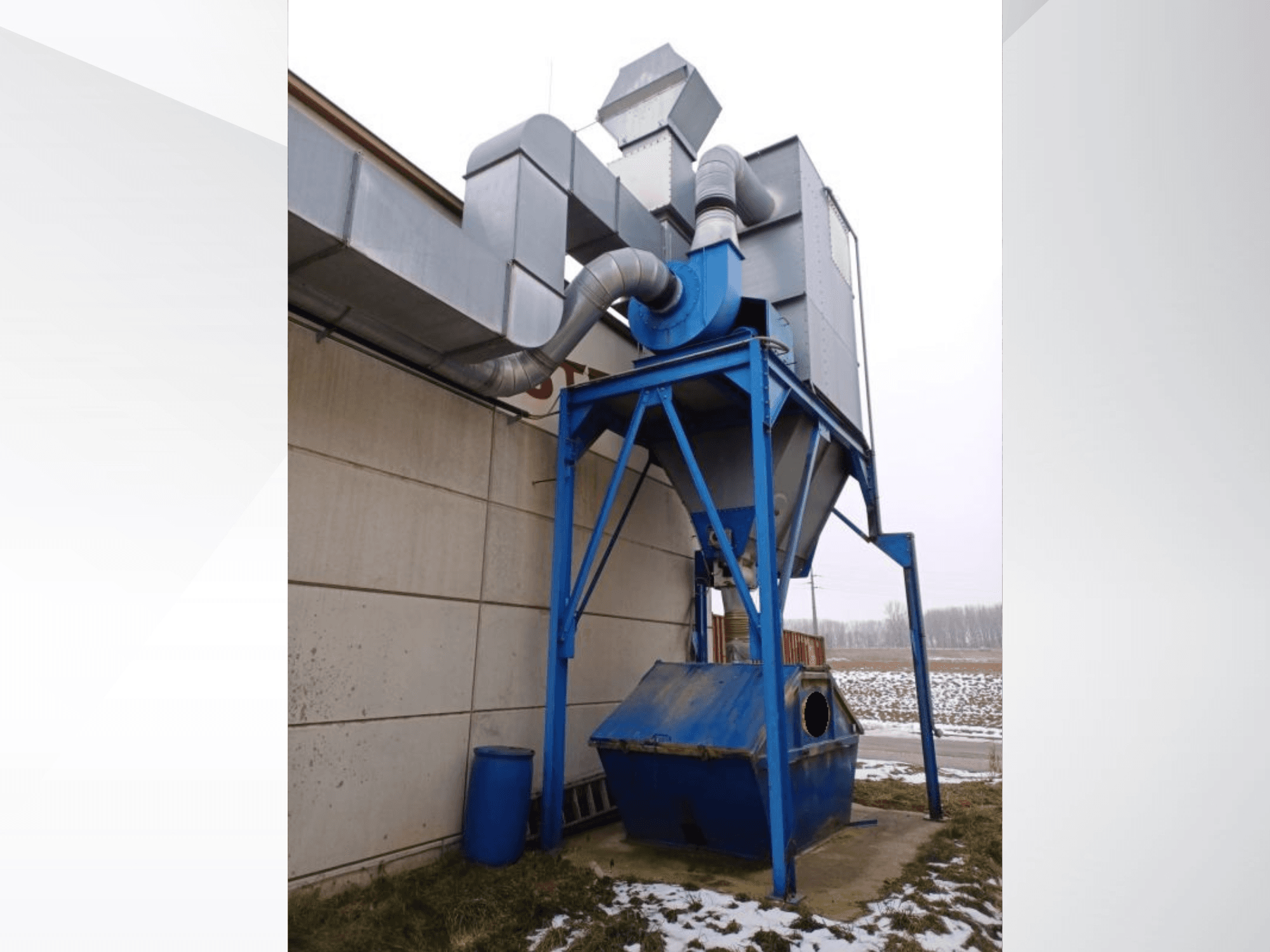

LBH - Suction systemAT-OTH-LBH-2002-00001

• Returluft/frånluft (tekniska data):

  • Kanalens tvärsnitt: 700 x 700 mm

  • Returluftens hastighet: 7,5 m/s

  • Frånluftens hastighet i verkstaden: <0,5 m/s

  • Ljudtryck 3 m från frånluftsutsläppet (sommardrift): 55 dB(A)

• Utsugsfläkt:

  • Utförande: Remdriven radialfläkt (pumphjul statiskt/dynamiskt balanserat)

  • Typ: VSR-080-0450-K

  • Motoreffekt: 22 kW

  • Luftflöde: 13.750 m³/h

  • Totalt tryck: 3000 Pa

  • Huvudrörets diameter (fläktsidan): 450 mm

  • Utsugningshastighet: 24 m/s

  • Ljudtryck på 3 m avstånd: 78 dB(A)

• Mellanliggande filtersystem:

  • Filtermedia: Polyester nålfiltslangar

  • Rengöring: 2 vibrationsmotorer, vardera 180 W / 3.000 min-1

  • Filteryta: 155 m²

  • Filterytans belastning: 88 m³/h per m²

  • Återstående damm i ren luft: <0,2 mg/m³

  • Användningskategorier: U, S, G

  • Installation: Utomhus med galvaniserad väderskyddande beklädnad

  • Drivenheter: Växelmotor för skruvtransportör 0,55 kW; växelmotor för sluss (vridventil) 0,55 kW

• Rörsystem (tekniska data):

  • Huvudrör för spånutsug: Ø459 mm

  • Lufthastighet vid uttagspunkterna: 22-26 m/s

Ytterligare utrustning

• Kanaler och säkerhet:

  • Galvaniserad retur-/frånluftskanal

  • Testat K90 brandspjäll vid vägggenomföring

• Styrning/automatisering:

  • Frekvensomvandlare (VFD) i kopplings- och styrskåp för variabel luftvolym

• Vibrations- och bullerisolering:

  • Fläkt monterad på vibrationsdämpare

  • Kompensatorer på sug- och trycksidan

• Filterutmatning och hantering:

  • Skruvtransportör (utmatningsskruv) med snäckväxeldrift

  • Slussventil med gummitätningselement; kedjehjul/kedjedrift

  • Spånuppsamlingsbehållare (under filterutloppet)

• Skydds- och säkerhetssystem:

  • Släckningsledning med sprängmunstycken, utvändigt och nedåtriktat, avslutat med C-koppling

  • Spränganordningar (explosionsavlastning) enligt VDI 3673

• Rörledningar och anslutningsdetaljer:

  • Galvaniserat rörnät med rör, böjar, förgreningar, klämmor

  • Övergångar/muffar till maskiner

  • Flexibla utsugningsslangar med slangklämmor

  • Galvaniserade avstängningsventiler för oanvända uttagspunkter
