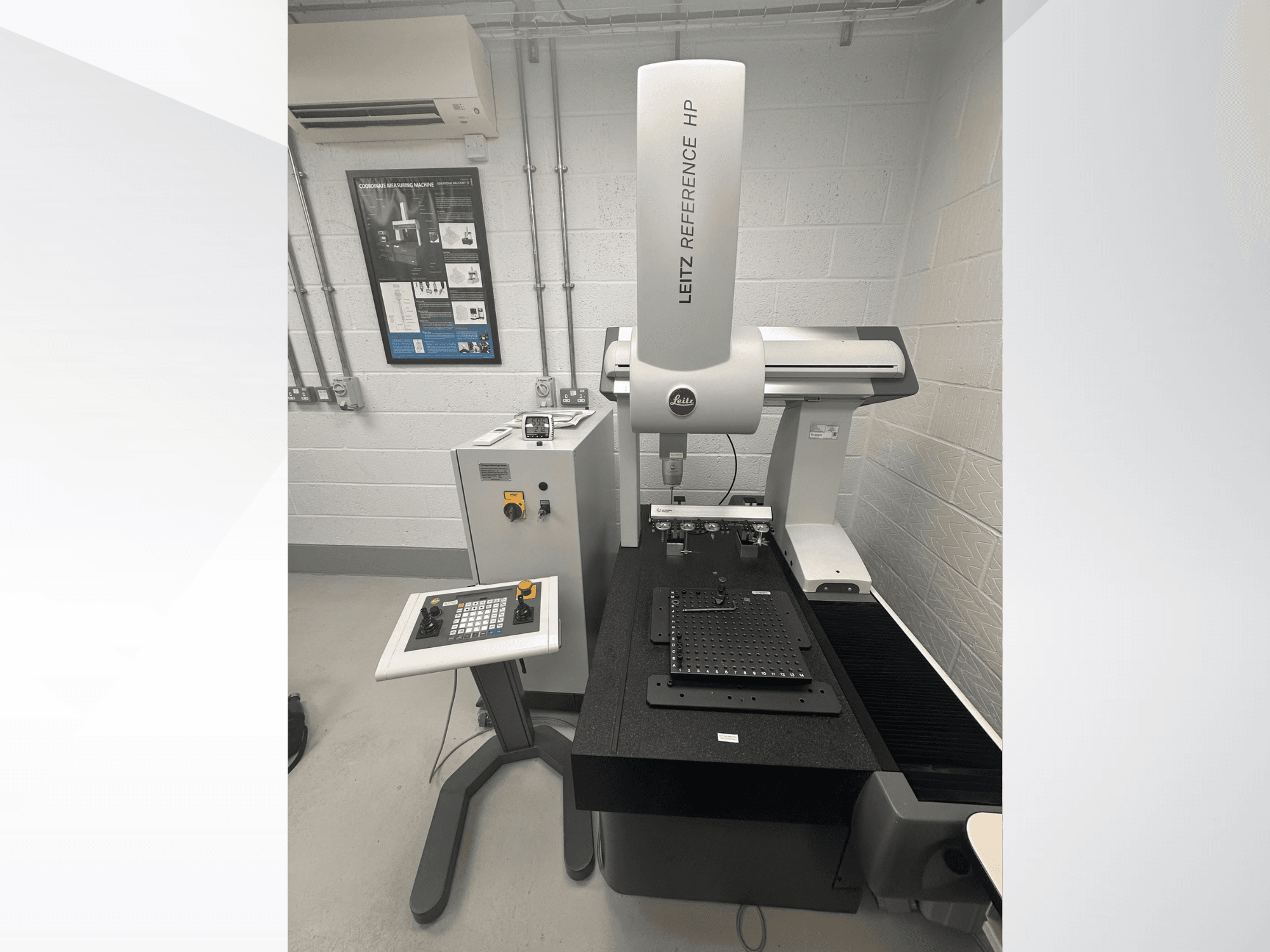

LEITZ - Reference HP 5.4.3 GB-MEA-LEI-2020-00001

• Visning: Möjligt efter överenskommelse; maskinen kan ses i drift

• Incoterm/Avhämtning: EXW Tekniska specifikationer

• Noggrannhet (MPE-E): 0,70 + L/400 µm

• Mätfel (MPE-P): 0,80 µm

• Bord: Granitbord

• Mätprobssystem: Hexagon LSP-X3

• Stylusklämning: HP-S-X3

• Stylusväxlare: Hexagon 5-portars stylusväxlarställ

• Byteportar: HR-X3-P

• Styrenhet: Leitz-styrenhet i fristående skåp

• Manövrering: Leitz-panel med dubbla joysticks och nödstopp Maskinhistorik / service

• Aug 2020: Maskin och tillbehör levererade som nya av Hexagon Metrology

• September 2020: Programvarupaket levererat av Hexagon

• Feb 2021: 6 ytterligare M2-stegade mätstift inköpta

• April 2021: Installerad och idrifttagen i Andover av en Hexagon-tekniker (installations-/servicerapport ref. 15320)

• Senaste kalibrering: 16 maj 2023 utförd av Hexagon Metrology

  • Standard: ISO 10360-2:2001

  • Certifikat: CAA/REF769/543/16052023

  • Resultat: Kalibreringen uppfyllde kundens specifikationer

  • Certifikat tillgängligt på begäran

  • Kalibreringens giltighetstid: till och med den 24 maj 2024

Tilläggsutrustning

• QUINDOS version 2023

• I++ Simulator + QUINDOS-paket

• Ytterligare CMM-modell

• Licenshanterare för tilläggspaket

• Överföring av programvarulicens: kräver bekräftelse från Hexagon Tillbehör och fixturer

• HP-arbetsstation med 2 bildskärmar

• Kinematisk fixtur:

  • Swift-Fix universell kinematisk bas (1)

  • Swift-Fix kinematiska plattor 300 × 300 × 16 mm (2)

• Keramisk referenssfär Ø 30 mm (1) Mätstift, hållare, adaptrar och utbyteshårdvara

• HR-X3-P-växlarportar (5)

• Stylus-kit

• Specialhållare för stylus (3)

• 8 × M5 + 8 × Ø2 mm stylushållare (1)

• M5/M2-stiftadapter (1)

• M2 5-vägs stylushållare (1)

• M2-stift med olika diametrar: 4 + 6

• M2-stift R1 (1)

• Specialstift i rubin, Ø0,3 mm (8)

• Specialstift i rubin/karbid, Ø 1 mm (1)

• Si3N4-stift, Ø 1,5 mm (1)

• Rubinstift Ø3 × 35 mm (1)

• Rubin-stift Ø3 × 50 mm (1)

• Rubinstift Ø 5 × 60 mm (1)

• Förlängning av titan (1)

• Vridkoppling (1)

• Justerbara kuber (2)

• M5-kub (1)
