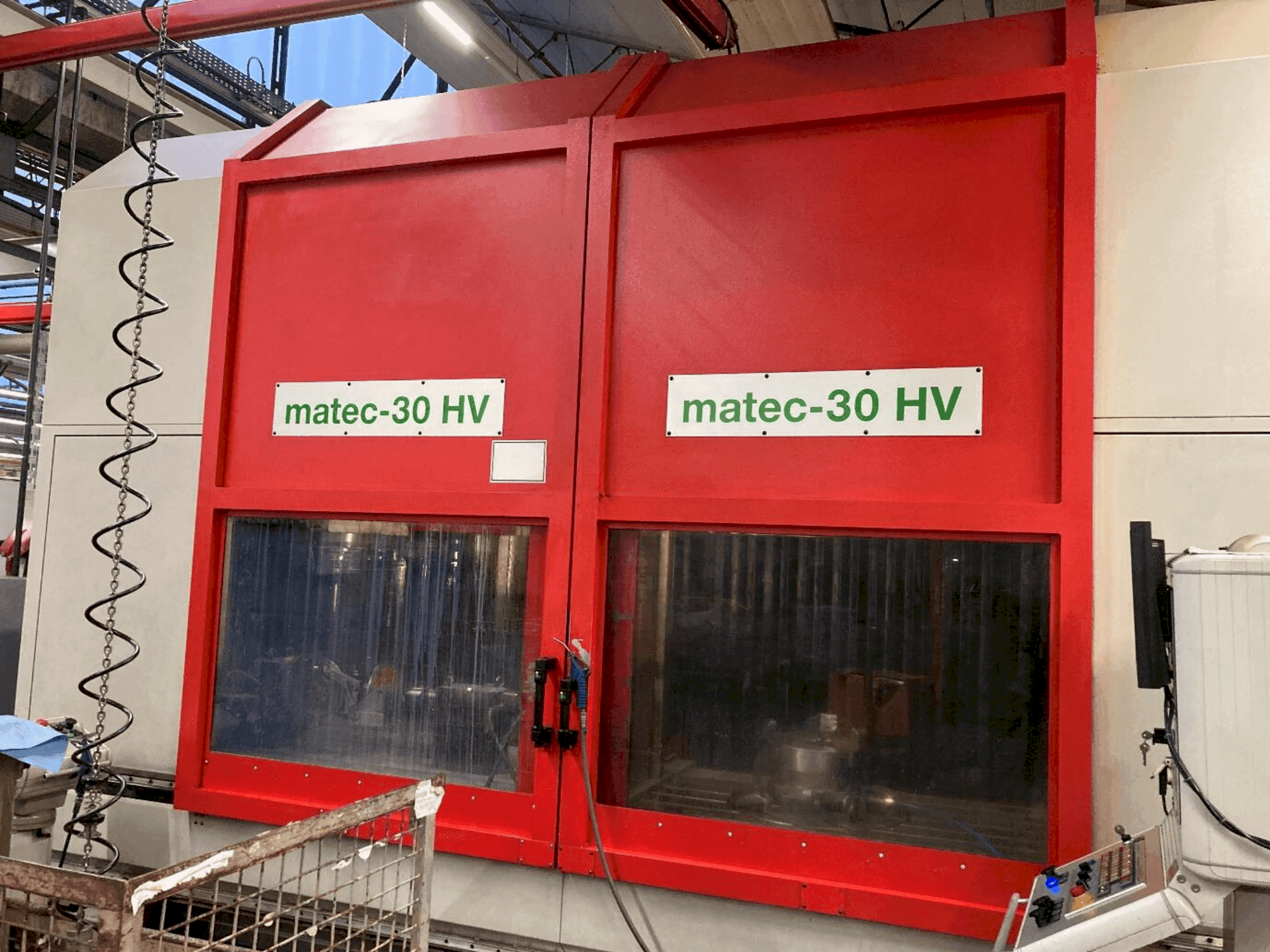

MATEC 30 HV (2003) Universal Machining Center / CNC rullande pelarfräsmaskin

Visa på originalspråket

Denna MATEC 30 HV (2003) Universal Machining Center tillverkades 2003 i Tyskland. Den styrs av en BOSCH TYPE 3 OSA-styrenhet. Denna CNC rullande pelarfräsmaskin (3+2 axlar) är utrustad med en huvudspindel typ DMS 112 med hastighetsområde upp till max. 12 000 min/-1 och driveffekt 30 kW. Den har ett NC-svänghuvud (Sauter) med vridning +/- 90° och gradering +/- 3 bågsekunder. Dessutom går den med en verktygsväxlare med 48 lägen och en HSK A63 verktygshållare. Bordet är ett NC-vridbord med en klämyta på 3 500 x 835 mm och 7 T-spår. IKZ 70 bar, pappersbandsfilter och spåntransportör (utkasthöjd 1200mm) och 3D-radiomätsond medföljer maskinen. Maskinen är förberedd med ett 4:e axelgränssnitt. Maskinens skick är mycket bra - den är fortfarande i produktion och underhållsservice har använts regelbundet enligt tillverkarens standarder. En inspektion på plats är möjlig när som helst.

Översikt

märke: Matec
år: 2003
MODELL: 30 HV
tillämpningstyp: Fräsning
Plats: Tyskland
maskintyp: Vertikalt bearbetningscenter
styrenhetens märke: BOSCH

Teknisk information - Matec 30 HV

Styrenhet

Styrmärke: BOSCH
Styrmodell: TYPE 3 OSA

Mått

Maskindjup: 6000 mm
Maskinhöjd: 4000 mm
Maskinvikt: 15000 kg

Rörelse

Antal axlar: 3
X-axelns rörelse: 3000 mm
Y-axelns rörelse: 800 mm
Z-axelns rörelse: 1100 mm

Teknisk specifikation

Spindeleffekt: 30 kW
Spindelhastighet: 12000 RPM
Kylning genom spindel: Ja

Ytterligare information

Ytterligare utrustning

Kylvätskesystem: Intern kylvätsketillförsel 70 bar // Kylaggregat för kopplingsskåp
Pappersbältesfilter Spolpistol
Spåntransportör: Utkastningshöjd 1200mm
3D-radiomätsond
Direkta mätsystem xyz

Maskinfördelar

Kvalitativa maskinfördelar

Maskinen är fortfarande under produktion och kan besiktigas när som helst
Maskinen har servats varje år av serviceavdelningen och är tekniskt i gott skick

Tekniska maskinfördelar

Huvudspindel: typ dms 112 // max. Vridmoment 190 nm // borrkapacitet stål ca. 60 mm // fräskapacitet ca. 500 cm³ // gängskärning m30
Matningshastigheter: snabbgång (x / y / z) 30 m/min // matningshastighet 30 000 mm/min
Nc-svänghuvud: sauter vridbar +/- 90 ° // stigning +/- 3 bågsekunder
Arbetsbord: bordsklämyta 3 500 x 835 mm // t-spår 7x // t-spår - bredd 18-h7 // nc roterande bord sempuco skh 4/630 // horisontell frontplatta // frontplatta diameter 630mm // inbäddad i maskinbord
Verktygsväxlare: antal verktygspositioner 48 pos.
Total ansluten belastning: 60kva
Helt sluten arbetsyta
Lastdörrar lämpliga för kranlastning // automatisk öppning // flyttbar mellanvägg
Spännhydraulikgränssnitt 4:e axeln // nc roterande bord rw/nc 160/250 (hofmann)
Frontplattans diameter 250 mm // mitthöjd 160 mm // hydraulisk bakdel med pinne mk4

Extra information

Fullständig dokumentation ingår // Försäkran om överensstämmelse // Ersättningsskärm installerad

*Det kan finnas skillnader mellan de data som visas och de faktiska värdena, detta bör bekräftas av försäljningsrepresentanten.
