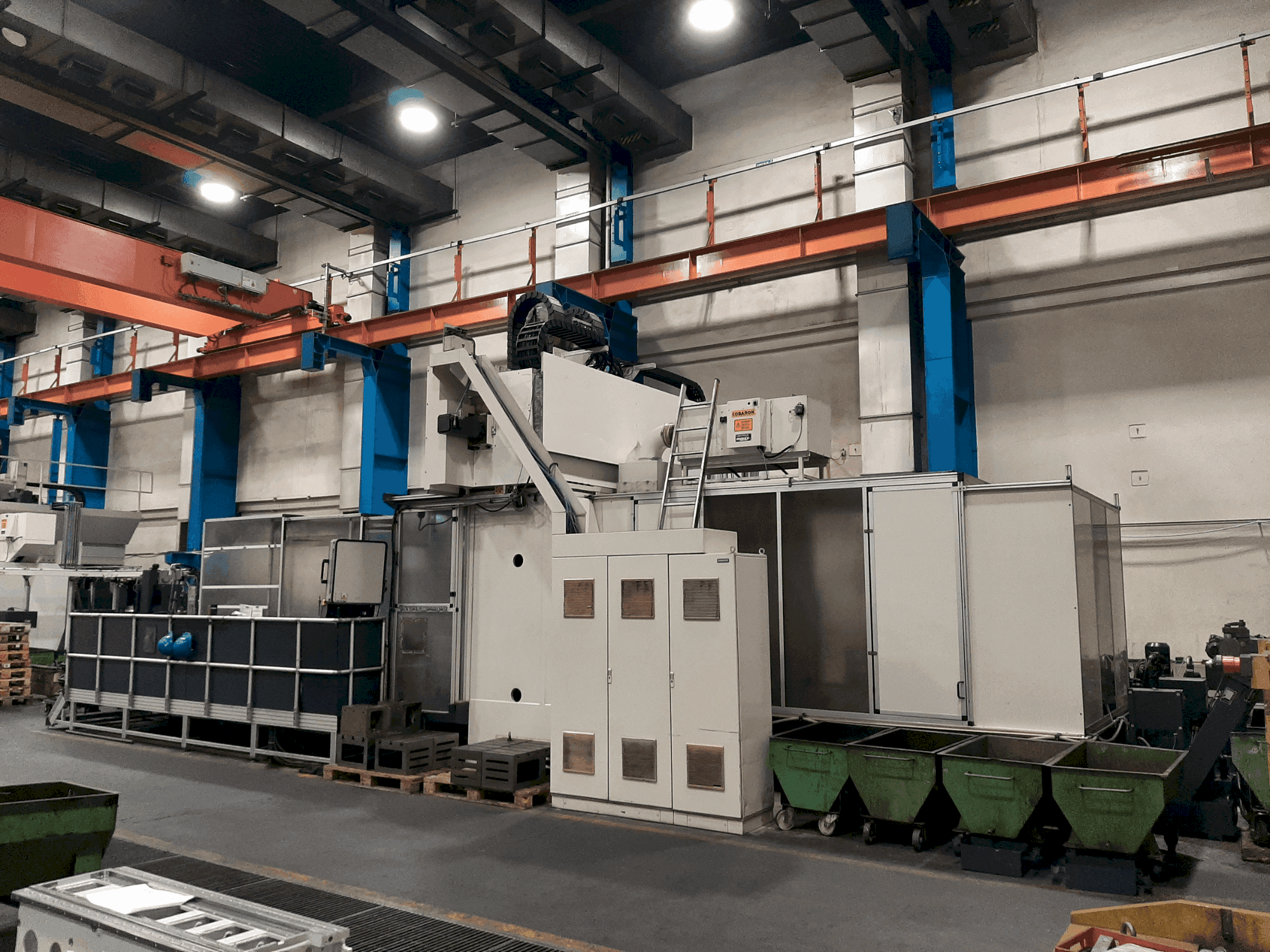

MIKROMAT - 20VDE-MIL-MIK-1998-00002

Ytterligare utrustning

• Automatisk verktygsväxlare: Ingår / Antal platser i magasinet: 90 / Max. Verktygsdiameter: 125 mm (300 mm med fria sekundära positioner) / Max. Verktygslängd: 450 mm/ Max. Verktygsvikt: 30 kg /Verktygsbytestid: Ca. 5 sek
• Tryckluftsanslutning / Luftvolym: 6 bar - 5 m³/h / Nominell spänning: 3 AC 400 V / Styrspänning: DC 24 V / Ansluten Last: Grundmaskin 65 kW
• Kylning, smörjmedelstillförsel och filtersystem: Ingår / Tankkapacitet: 1500 l / Pump för extern kylning: Q= 20/40/60 l/min omkopplingsbar / Pump för intern kylning: Q= 35 l/min vid 50 bar Arbetsområdesskydd med belysning: Ingår / Spåntransportörsats: Ingår, med skrapbandstyp, utmatningshöjd 1000 mm

Maskinfördelar

Tekniska maskinfördelar

• Traverseringsbana: x (tabell): 5200 mm/ y (slid): 3400 mm /z (spindel): 1250 mm
• Traverseringsbana: x (tabell): 5200 mm y (slid): 3400 mm /z (spindel): 1250 mm
• Max. Matningskraft (x, y, z): 15 kn
• Spännyta: 2000 x 5000 mm / max. Bordsbelastning: 100 kn / bredd / avstånd mellan bordsräfflor: 22 / 160 mm / passagebredd: 2400 mm / avstånd mellan spindelnos och bordsyta: 500 till 1750 mm
• Spindelhastigheter: 10 till 5000 rpm / max. Spindelmotorns effekt: 37/46 kw / max. Spindelmoment: 1000/1250 nm / spindelhuvud för verktygsskaft: sk 50
• Kontrolltyp: mikroprocessorstyrning siemens sinumerik 840d / skärm: färgskärm 10. 4 tums tft-display / antal axlar: 3 (x, y, z)
• Styrsystem: integrerat med olika funktioner inklusive spindelorientering, interpolering och en elektronisk handratt
• Programmering och dataöverföring: inkluderar omfattande programmeringsmöjligheter och dataöverföringsalternativ via det universella gränssnittet v24/rs-232
• Tillbehör: flera tillbehör och ytterligare enhetsfunktioner ingår, med fokus på ökad effektivitet och säkerhet
