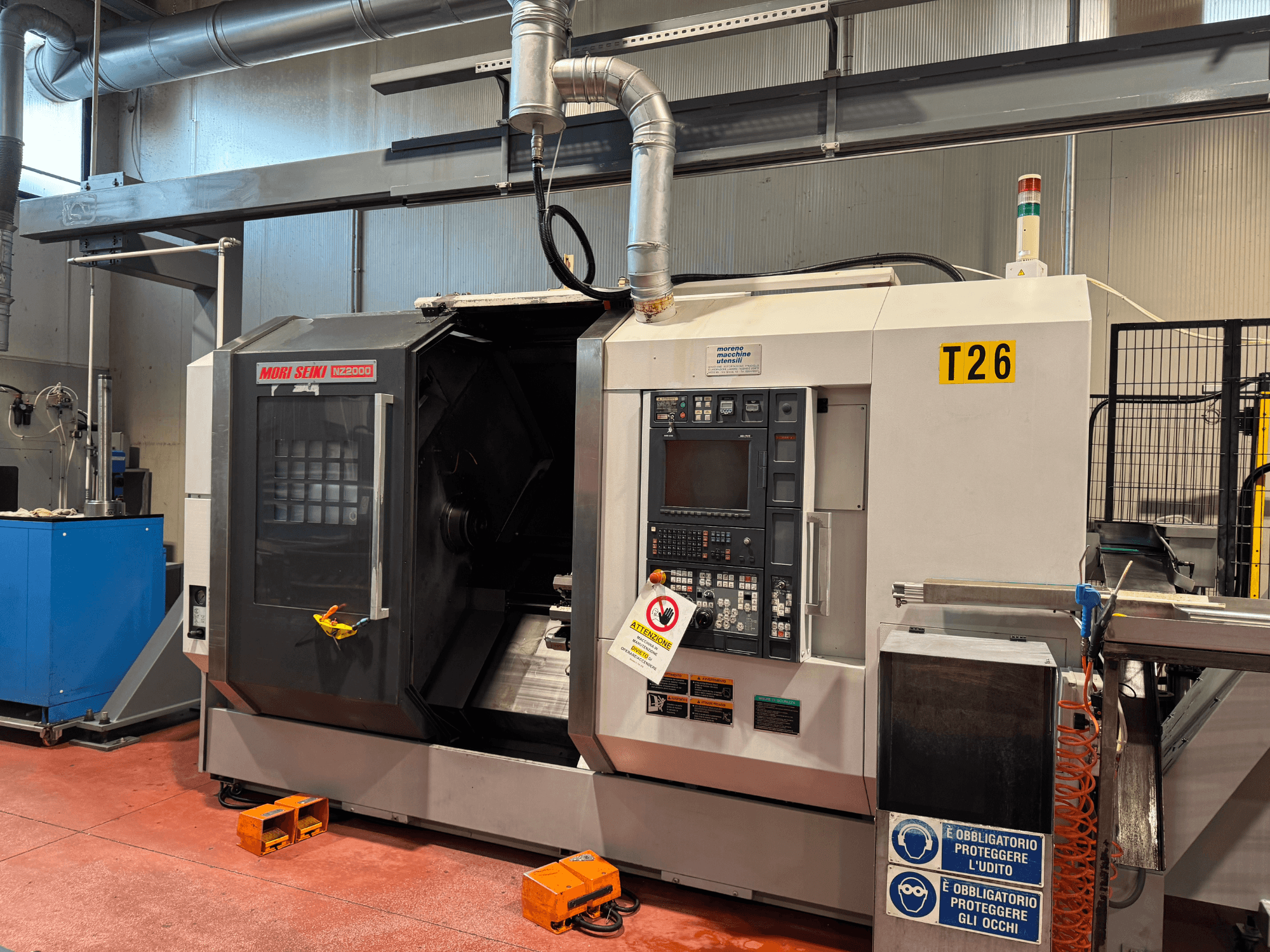

MORI SEIKI - NZ-2000/T2/Y2 IT-TUR-MOR-2008-00001

• Styrning/NC

  • Kontrollenhet: MORI SEIKI MSX-701

  • NC-system: FANUC FS-31iA (MAPPS 3); MAPPS version: 3

  • Programvara/funktioner: Belastningsövervakning; Verktygslivslängdshantering; Antal lagrade program: 250; Användarminne: 50 MB; Verktygsoffsetpar: 99; Egna makrovariabler: 600

  • Språkkunskaper: NC- och MAPPS-skärmar på italienska

• Elektricitet/destination

  • Spänning: 380-480 V; Frekvens: 50 Hz; Destination: Europa

• Maskinens konfiguration

  • Bäddens längd: 800 mm

  • C-axel på båda spindlarna

  • 2 revolvrar med X-Y-Z-axlar

  • Båda revolvrarna var ursprungligen utrustade med levande verktyg

  • Live-verktyg för nedre revolvern fungerar för närvarande INTE (svarvfunktioner OK)

  • Lämplig för komplex svarvning och fräsning med flera processer

• Spindlar

  • Huvudspindel (spindel 1)

    • Diameter på genomgående hål: 73 mm

    • Typ av chuck: Hålchuck 8"; Chuckens genomgående hål: 65 mm; Chucktillverkare: KITAGAWA

    • C-axel: Inkluderad; Spindelorientering: Inkluderad (utan lås); C-axelbroms: Inkluderad

  • Underspindel (spindel 2)

    • Effekt: 25/22 kW; Varvtal: 5.000 rpm

    • Diameter på genomgående hål: 73 mm

    • Typ av chuck: Hålchuck 8"; Chuckens genomgående hål: 65 mm; Chucktillverkare: KITAGAWA

    • C-axel: Inkluderad; Spindelorientering: Inkluderad (utan lås); C-axelbroms: Inkluderad

• Förflyttning av axel

  • B: 810 mm

  • Max. avstånd mellan spindelnosor: 1.130 mm

• Revolvrar

  • Revolver 1: Axlar X-Y-Z; 16 stationer; Fräsfunktion ingår; Varvtal för roterande verktyg: 6.000 rpm; Verktygsupphängning: Med bultar

  • Revolver 2: Axlar X-Y-Z; 16 stationer; Fräsfunktion finns men fungerar INTE; Varvtal för roterande verktyg: 6.000 rpm; Verktygsfäste: Med bultar

  • Maxlängder för bakåtriktade verktyg: 155 mm (övre revolver), 100 mm (nedre revolver)

• Förinställning av verktyg

  • Förinställning av verktyg i maskinens spindel 1: Manuell (löstagbar)

  • Spindel 2 förinställning av verktyg i maskin: Manuell (löstagbar)

• Kylvätska/chip (maskinintegrerad)

  • Högtryckssystem för kylvätska: 635 W / 1040 W

  • Typ av kylvätska: Vattenlöslig

  • Luftblåsning genom spindeln: Ingår

  • Riktning för spånhantering: Höger

• Gränssnitt

  • Gränssnitt för stångmatare: Ingår (specifikation för flerstångsmatare; LNS)

  • Gränssnitt för robot: Ingår

• Språk/dokumentation

  • Handböcker och manualer: Italienska

  • Dokumentation: Installations-, drift- och underhållshandböcker; Försäkran om överensstämmelse; CE-certifikat

• Viktig anmärkning

  • Motoriserad verktygsfunktion för nedre revolver felaktig på båda maskinerna. T2-revolvern kan för närvarande endast användas för svarvoperationer.

Ytterligare utrustning

• Automation/hantering

  • RR Robotica lastportal (ingår)

  • Lastning av pallar (ingår)

  • Arbetslastare (spindel 2 sida)

  • Utkastare för arbetsstycke

  • Transportör för avlastning av arbetsstycke

  • Mottagare för delar

  • Anpassad övre dörrlucka för portallastning/lossning (ej original)

• Kringutrustning för spån/kylmedel

  • Spåntransportör av släptyp

  • Kylvätsketank med tvättpumpar

  • Ytterligare 20 bar högtryckspump som inte är original

• Arbetsupphängning och verktyg

  • Huvudspindel- och subspindelchuckar ingår (KITAGAWA 8" ihålig)

  • Fasta verktygshållare: totalt 8 (4 övre + 4 nedre)

  • Drivna verktygshållare: 2 axiella, 2 radiella

• Elektrisk/övrig utrustning

  • Extern maskintransformator

  • Signalljustorn: 3-stegs (röd/mjölkvit/grön)

  • Fotomkopplare för dubbelchuck
