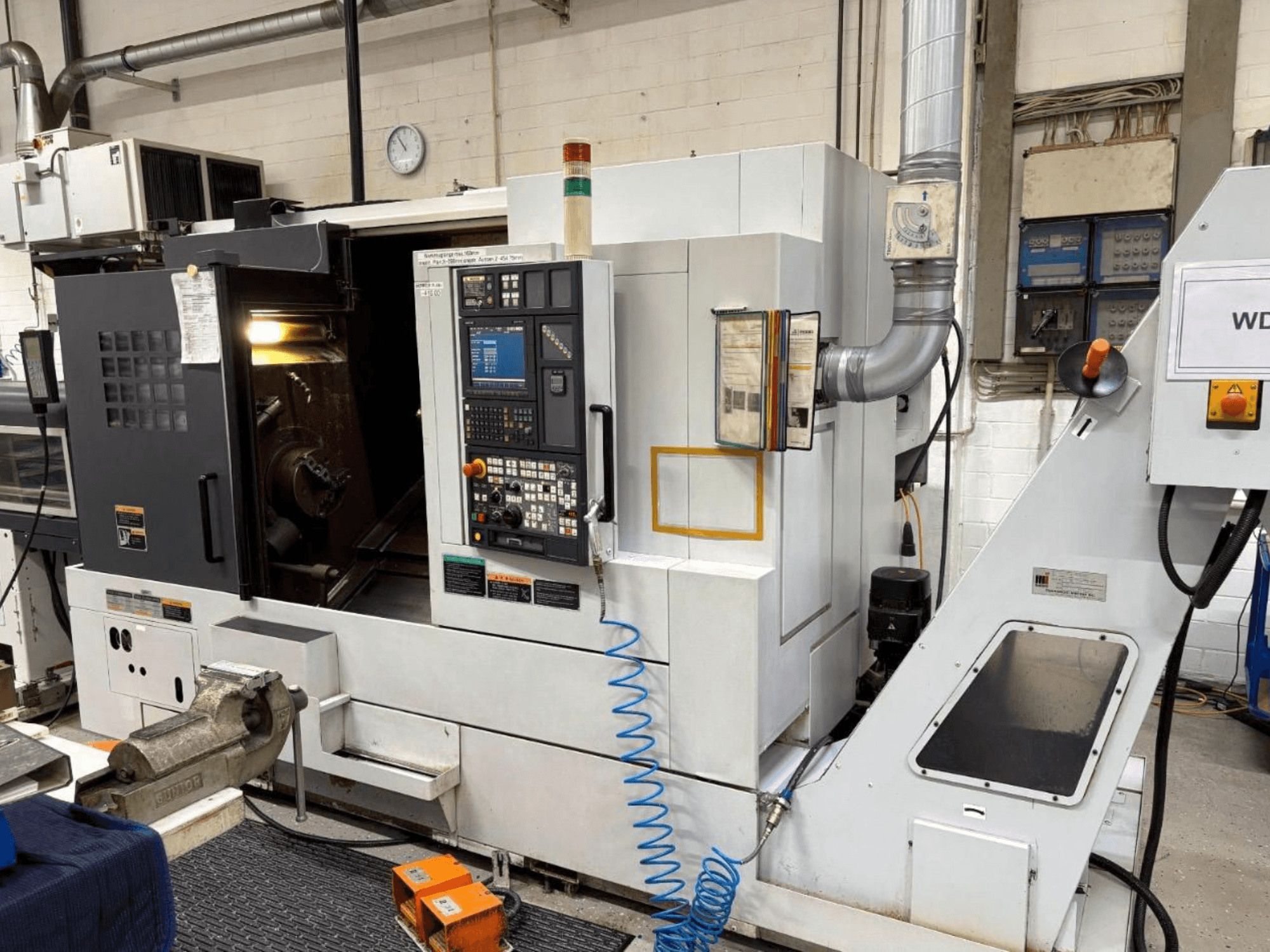

Denna 5-axliga MORI SEIKI NL 2500 SY tillverkades 2009. Den har en maximal spindelhastighet på 4 000 varv/min, ett Y-axelslag på ±60 mm och ett Z-axelslag på 795 mm. Maskinen är utrustad med en robust revolver med 12 stationer och erbjuder funktioner för samtidig svarvning och fräsning. Om du är ute efter högkvalitativa bearbetningsfunktioner bör du överväga det MORI SEIKI NL 2500 SY svarv- och fräscentret som vi har till salu. Kontakta oss för mer information.
Översikt
- märke: MORI SEIKI
- år: 2009
- MODELL: NL 2500 SY
- tillämpningstyp: Svarvning
- Plats: Spanien
- maskintyp: Svarv-Fräsmaskin
Teknisk information - MORI SEIKI NL 2500 SY
Mått
- Maskinvikt: 5800 kg
Rörelse
- Antal axlar: 5
- X-axelns rörelse: 260 mm
- Y-axelns rörelse: 120 mm
- Z-axelns rörelse: 795 mm
Teknisk specifikation
- Motspindel: Ja
- Drivna verktyg: Ja
- Spindeleffekt: 18 kW
- Spindelhastighet: 4000 RPM
Ytterligare information
Snabbförflyttningshastigheter:
X: 30 m/min
Z: 30 m/min
Y: 10 m/min
Huvudspindel:
Spindelnos: A2-8
Maximal stångkapacitet: 80 mm
Chuck: Kitagawa B-210, Ø250 mm
C-axel: 360° positionering
Hjälpspindel:
Spindelnos: A2-6
Integrerad motoreffekt: 15 kW
Spännfäste: Kitagawa B-208, Ø210 mm
C-axel: 360° positionering
Möjlighet till överföring av detaljer: Ja
Fräs-/drivna verktyg:
Revolverkapacitet: 12 stationer
Drivna verktygsstationer: 12
Motoreffekt för drivna verktyg: 5,5 kW
Maximal hastighet för drivna verktyg: 6 000 varv/min
Direktdrivna verktyg, fräsning med roterande verktyg, excentrisk bearbetning
Revolver och verktyg:
Revolverhuvudets indexeringstid: 0,2 sek
Automatisk verktygsmätning: Dubbla Renishaw-verktygsmätarmar
Mekanisk konstruktion:
Leden: Härdade lådledningar (prismatiska) på alla axlar
Spindeldrivning: Inbyggda integrerade motorer
Kraftöverföring: Direktdrift (inga remmar/växellådor)
Startmoment: 640 Nm
CNC-styrning:
Styrsystem: Mori Seiki MAPPS IV
Konversationsprogrammering, belastningsövervakning, övervakning av verktygsslitage/förbrukning
Kylning och smörjning:
Huvudspindelns oljekylare: Daikin
Oljekylare för subspindel: Daikin
Anslutning:
USB, PCMCIA, RS-232
Gränssnitt för stångmatare: Ingår
Bearbetningskapacitet:
Samtidig svarvning och fräsning
Bearbetning på Y-axeln
Interpolering med polära koordinater
Excentrisk borrning och gängning
Bearbetning framifrån och bakifrån med subspindel
Komplett bearbetning av detaljer i en enda uppspänning
Komplex fleraxlig bearbetning
Typiska tillämpningar:
Precisionssvarvade komponenter
Delar till flyg- och rymdindustrin
Bilkomponenter
Hydrauliska komponenter
Medicinska komponenter
Allmän finmekanik
Tilläggsutrustning
LNS automatisk stångmatare, kapacitet 1,5 m
Automatisk deluppsamlare
Spåntransportör: Sidomonerad bandtransportör
Oberoende fotpedaler för spännhylsa (huvud- och underspindel)
Eltransformator
Dokumentationspaket:
Bruksanvisning
Programmeringshandbok
Reservdelslista
Elscheman
Verktygshållare: Statiska och drivna verktygshållare ingår
Övrig tillvalsutrustning: Ingår ej
*Det kan finnas skillnader mellan de data som visas och de faktiska värdena, detta bör bekräftas av försäljningsrepresentanten.
