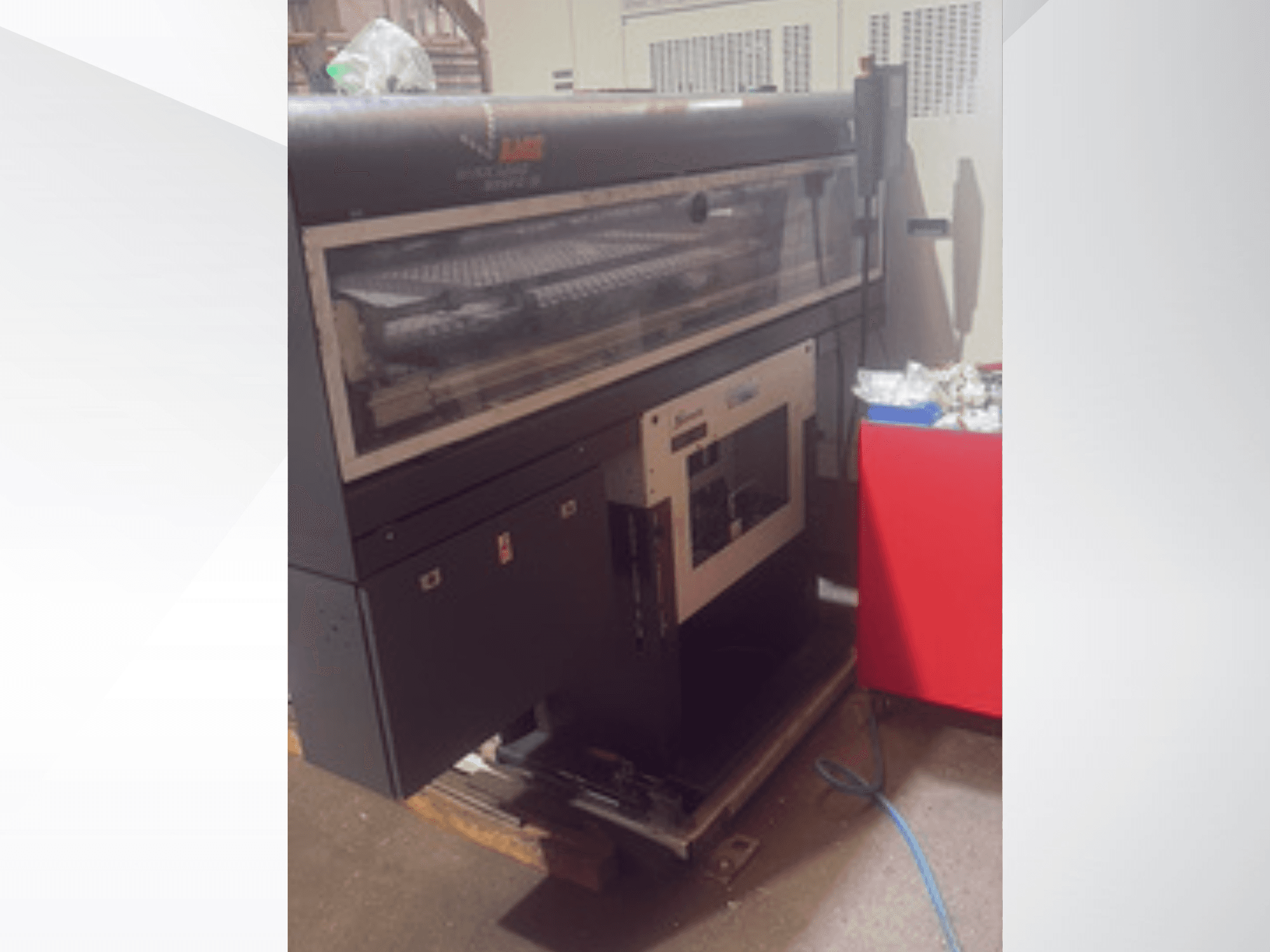

CMZ - TTL66ES-TUR-CMZ-2025-00001

• Allmänt

  • Maximal svängdiameter: 800 mm

  • Maximal svarvdiameter: 515 mm

  • Avstånd mellan spindelnäsorna: 614 mm

  • Installerad effekt: 35,5 kVA

  • Tankvolymer: Kylvätska 510 L, Smörjolja 18 L, Hydraulolja 100 L

• Axelslag

  • Övre revolverhuvud (T1): X1 240 mm, Z1 800 mm, Y1 ±45 mm

  • Nedre revolver (T2): X2 240 mm, Z2 800 mm, Y2 ±45 mm

  • Subspindelaxlar: X3 +120/-120 mm, Z3 580 mm

• Snabbförflyttningshastigheter

  • X-axlar: 30 m/min

  • Z-axlar: 30 m/min

  • Y-axlar: 20 m/min

• Axelacceleration

  • Alla linjära axlar: 1 G (9,8 m/s²)

• Huvudspindel

  • Typ: Integrerad inbyggd motor

  • Chuckstorlek: 210 mm

  • Spindelnäsan: ASA A2-6

  • Stångkapacitet: 66 mm

  • Spindelhål: 72,5 mm

  • Dragrörets innerdiameter: 66 mm

  • Lagerets ytterdiameter: 170 mm

  • Effekt (max / S3 25 % / S1): 35,5 / 28,3 / 23,5 kW

  • Vridmoment (max / S3 25 % / S1): 205 / 180 / 150 Nm

• Subspindel

  • Maxhastighet: 4 000 rpm

  • Stångkapacitet: 66 mm

  • Spindelhål: 72,5 mm

  • Dragrörets innerdiameter: 66 mm

  • Lagrets ytterdiameter: 170 mm

  • X3-slag: ±120 mm

  • Z3-slag: 580 mm

  • Effekt (max / S3 25 % / S1): 35,5 / 28,3 / 23,5 kW

  • Vridmoment (max / S3 25 % / S1): 205 / 180 / 150 Nm

• Revolverhuvuden (övre och undre)

  • Antal stationer: 24

  • Positioner för roterande verktyg: 12

  • Verktygsstorlek: 20×20 mm / 25×25 mm

  • Indexeringstid: 0,1 sek

  • Spännkraft: 3 200 kgf

  • Curvic-kopplingens diameter: 150 mm

• Drivna verktyg

  • Motortyp: Inbyggd synkronmotor

  • Maxhastighet: 12 000 varv/min

  • Effekt (max / S1): 14 / 10 kW

  • Max vridmoment (Max / S1): 42 / 32 Nm

  • Kylning: Full oljekylning

  • Standardverktygsgränssnitt: NT-55

• Konstruktion

  • Kraftigt 60°-snedställt bäddstativ i GG-25-gjutjärn, FEA-optimerat

  • Bäddens vikt: 4 450 kg

  • NSK-rullstyrningar och förspända kulskruvar

  • 8 inbyggda oljekylda motorer

  • Termiskt stabil konstruktion med spindlar i 90° vinkel mot X–Z-planet

• Kylvätske- och värmehantering

  • Oljekylare: 5 000 W

  • Standardkylvätskepump: 6 bar / 60 l/min

  • Kylvätsketankens kapacitet: 510 L

  • Oljekylning för båda spindlarna, alla inbyggda X/Y-motorer och båda motorerna för roterande verktyg

  • Termisk kompensation via reglerad oljetemperatur

• CNC-styrning

  • Fanuc 31i-T Plus med iHMI, 15-tums pekskärm

  • Manual Guide i – dialogbaserad programmering

  • Anslutning via Ethernet och USB

  • Möjlighet till fjärrhjälp

  • Kompatibel med Industri 4.0

  • 14 styrda axlar: X1, X2, X3; Y1, Y2; Z1, Z2, Z3; T1, T2; M1, M2; C1, C2

  • Samtidig styrning av 4 axlar per kanal

  • Funktioner: Styv gängning, polygonsvarvning, cylindrisk interpolering, polärkoordinatinterpolering, kuggfräsning och kraftskärning

• Viktiga försäljningsargument

  • Dubbelspindel + dubbla Y-axelrevolverhuvuden

  • Möjlighet till samtidig bearbetning med 4 verktyg

  • Helt inbyggd motorarkitektur (inga remmar)

  • 66 mm stångkapacitet på båda spindlarna

  • 12 000 rpm drivna verktyg

  • Överlagrad bearbetning med rörlig underspindel

  • Lämplig för volymproduktion av delar inom fordonsindustrin, hydraulik, flyg- och rymdindustrin samt precisionssvarvade delar

Tillval

• Högtryckskylvätskepump som tillval: 15 bar

• Valbar bakdocka

• Ej specificerat i den tillhandahållna informationen: robotar, automatisering, spåntransportör, stångmatare
