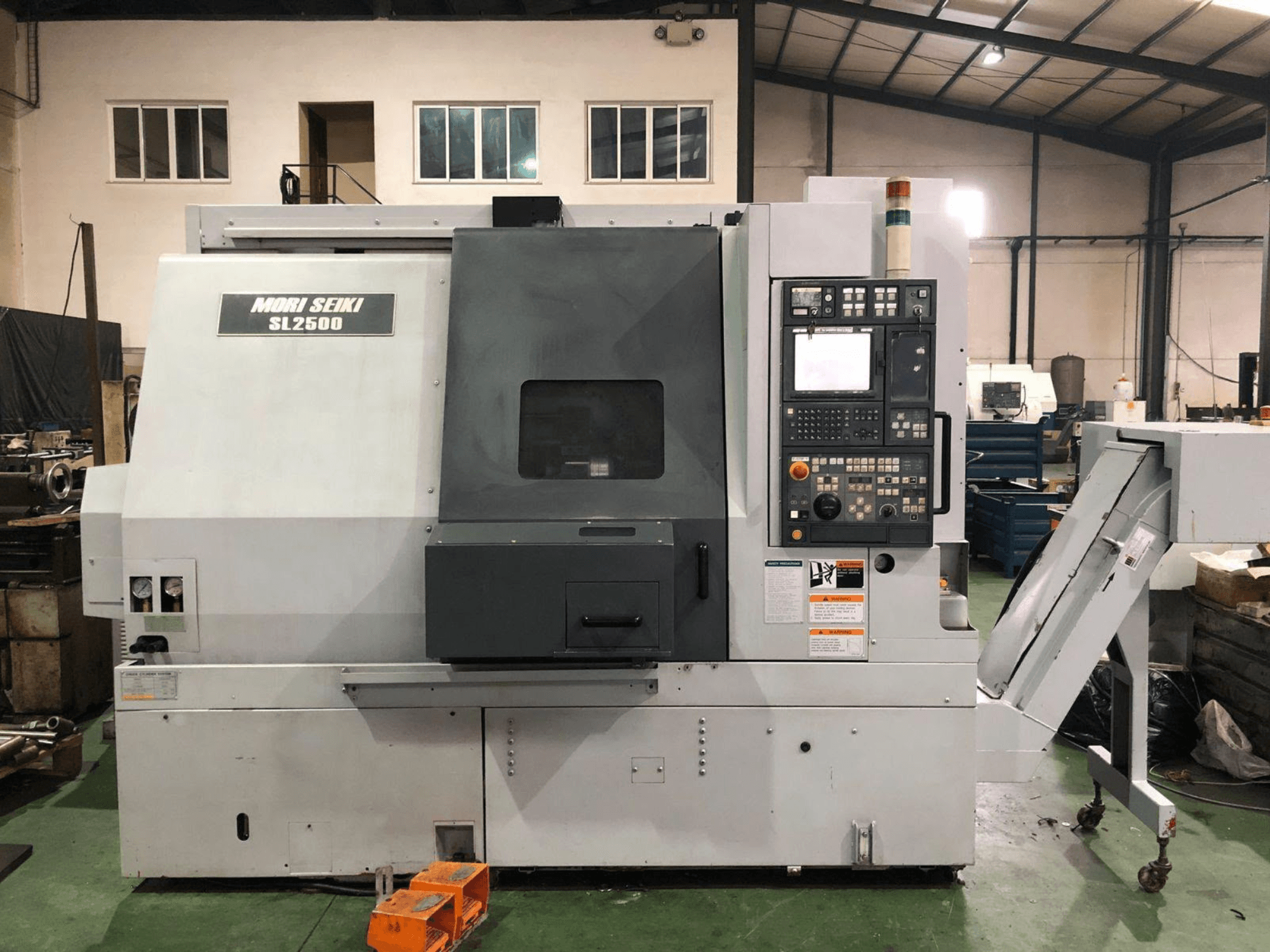

DMG Mori Seiki - SL 2500 YES-TUR-DMG-2005-00001

• Kapacitet och arbetsområde:

  • Max. svängdiameter: 755 mm

  • Max. bearbetningsdiameter: 390 mm

  • Max. bearbetningslängd: 655 mm

  • Stångkapacitet: 75 mm

  • Snabbförflyttning: 18 m/min (X) / 24 m/min (Z)

  • Lödningar: Kasseformade skenor på alla axlar

• Huvudspindel och spindelhuvud:

  • Spindelmoment: 640 Nm

  • Spindelnos: A2-8

  • Spännfäste: 250 mm Kitagawa B-210 (metrisk)

  • Kylning: Daikin spindeloljekylare

• Revolverhuvud och roterande verktyg:

  • Revolver med 12 stationer (alla stationer motordrivna)

  • Indexeringstid för revolverhuvud: 0,2 s

  • Hastighet för roterande verktyg: 4 000 varv/min

  • Motor för roterande verktyg: 5,5 kW

  • Verktygssystem: Sandvik Capto snabbväxlingssystem (värderat till 22 000–24 000 euro)

• Bakdocka och axlar:

  • Axkonfiguration: 4-axlig (X, Z, Y, C)

  • Bakdocka: Programmerbar hydraulisk bakdocka

  • Spindeldockans kon: MT5 Morse-kon

• Styrning, programvara och mätning:

  • 3D-grafisk simulering via egenutvecklad CAM-programvara

  • Verifiering av cykeltid

  • Automatisk belastningskontroll och övervakning av verktygsslitage

  • Verktygsmätning: Automatisk Renishaw-arm för verktygsinställning

  • Anslutningsmöjligheter: USB, PCMCIA, RS-232

Tilläggsutrustning

• Gränssnitt för stångmatare (maskinen förberedd)

• Gränssnitt för Autoblok hydraulisk stödstock (klar för installation)

• Automatisk detaljuppsamlare

• Sidospåntransportör av gångjärnstyp

• Stort sortiment av verktygshållare för statiska och roterande verktyg

• Dubbel fotpedal (manövrering av huvudchuck och bakstycke)

• Eltransformator

• Fullständig dokumentation: Komponentlista, elscheman, programmerings- och bruksanvisningar
