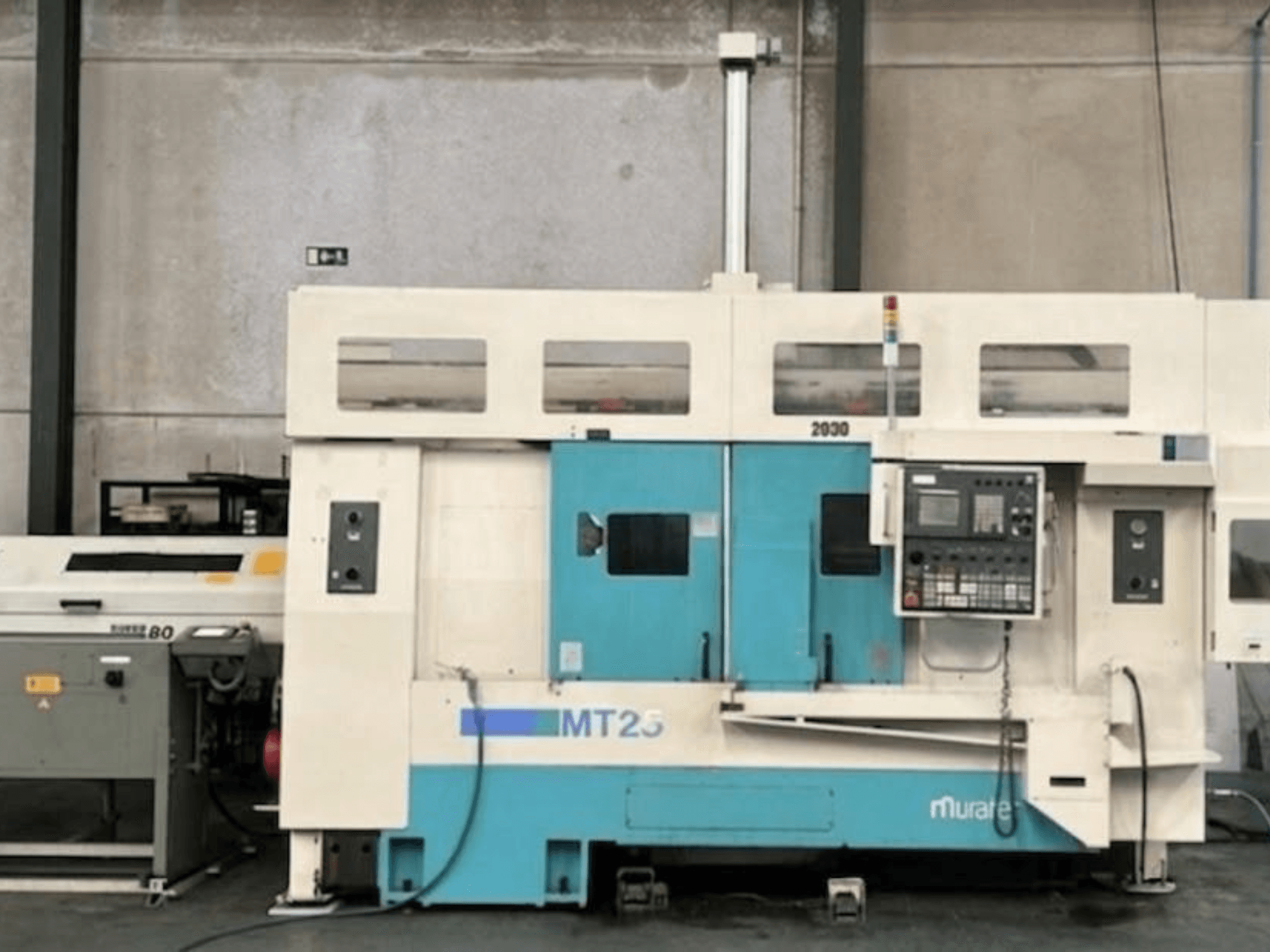

Muratec - MT 25 MYES-TUR-MUR-2001-00002

• Konfiguration: Dubbelspindel / dubbelt torn / dubbel Y-axel (9 styrda axlar)

• Styrenhet: Fanuc CNC (motorer, servon, elektronik)

• Skick och skick: För närvarande i drift; omedelbar leverans

• Körningar:

  • X1: 230 mm

  • X2: 230 mm

  • Z1: 250 mm

  • Z2: 700 mm

  • Y: 100 mm (±50 mm)

  • Z3 (subspindel): 750 mm

• Kapacitet & kuvert:

  • Max bearbetningsdiameter: 370 mm

  • Max bearbetningslängd: 920 mm

  • Kapacitet för stång: 67 mm

  • Snabb travers (X/Z): 20 / 25 m/min

• Spindlar (dubbla, identiska):

  • Spindelnos: A2-6

  • Vridmoment: 420 N-m

  • Överföring av arbetsstycke: Automatisk överföring mellan spindlar med vridmomentkontroll

• Kapacitet för revolvrar och verktyg:

  • Revolvrar: 2 (båda med Y-axel & C-axel)

  • Stationer: 15 per revolver (alla levande/drivna)

  • Hastighet för levande verktyg: 3 000 rpm

  • Motor för levande verktyg: 4 kW

  • Indexeringstid: 0,2 s

• Konstruktion och funktioner:

  • Styrskenor: Massiva lådstyrningar (prismatiska) på alla axlar

  • Rengöring: Automatisk blästring med luft/kylmedel för rengöring av subspindel

  • Övervakning: Lastkontrollsystem och verktygsslitageövervakning

Ytterligare utrustning

• Portallastare: Höghastighets 3-axlig portalrobot, 8 kg kapacitet (automatisk lastning/lossning)

• Stångmatare: 1,5 m CNC-stångmatare

• Uppsamlare för delar: Automatisk svängarm för små färdiga delar

• Transportör av delar: Integrerat transportband för färdiga komponenter

• Utrymme för provtagning: Oberoende område för inspektion under processens gång

• Spåntransportör: Spåntransportör av gångjärnstyp med bakre utlopp

• Arbetsupphängning: 2 × Kitagawa 250 mm hydrauliska chuckar

• Verktyg ingår: Komplett uppsättning av statiska hållare (OD/ID) och levande hållare (axiell/radiell)
