➤ Begagnad NAKAMURA-TOME STW-40 till salu | gindumac.com

Visa på originalspråket

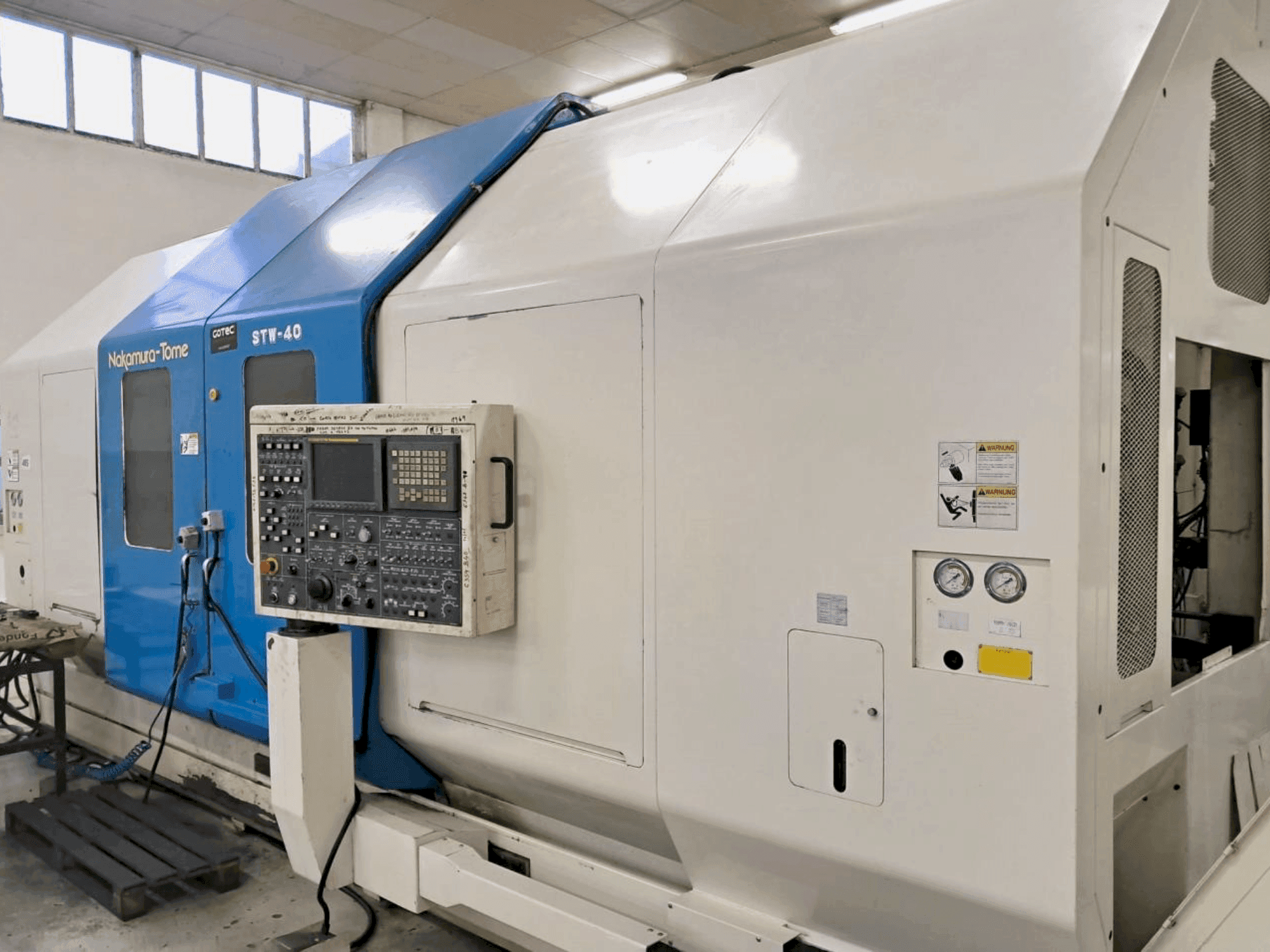

Denna 9-axliga Nakamura-Tome STW-40 tillverkades år 2000 och har en maximal svarvdiameter på 570 mm och en svarvlängd på upp till 1550 mm. Den har spindelhastigheter på upp till 3500 varv/min och snabbförflyttningshastigheter på 25 m/min på X-axlarna och 30 m/min på Z-axlarna. Den är idealisk för komplexa bearbetningsuppgifter och har ett 80-faldigt WZG-magasin och en spåntransportör med gångjärn. Kontakta oss om du vill ha mer information om den här maskinen.

Översikt

märke: NAKAMURA-TOME
år: 2000
MODELL: STW-40
tillämpningstyp: Svarvning
Plats: Portugal
maskintyp: Svarv-Fräsmaskin
tillgänglighet: Omedelbart
styrenhetens märke: FANUC

Teknisk information - NAKAMURA-TOME STW-40

Allmän information

Bredd: 3500 mm
Djup: 6200 mm
Höjd: 3200 mm
Maskinvikt: 22000 kg

Styrenhet

Märke: FANUC
Modell: 16i-TA

Huvuddrev

Hastighetsfrekvens för spindel: 30-3500 1/MIN
Spindelborrning: 85 mm
Antal axlar: 9

Rörelse

X-AXEL Rörelse: 400 mm
X-AXEL Snabbmatning: 25 m/min
Y-AXEL Snabbmatning: 20 m/min
Z-AXEL Rörelse: 1550 mm
Z-AXEL Snabbmatning: 30 m/min

Ytterligare utrustning

- 12000 rpm för övre WZG-spindel med 11/7,5 kW driveffekt och 79/47 Nm vridmoment
- 80-faldigt WZG-magasin
- Automatisk start och avstängning av maskinen med uppvärmningsprogramfunktion
- WZG-brottskontroll med skanningsflagga för övre WZG-spindel
- 2 HD - Brinkmann-pumpar för övre WZG-spindel och nedre torn (pumpkapacitet = 45 liter per minut)
- Gångjärnsförsedd bandtransportör med utkastning åt höger

Ytterligare information

Maskinfördelar

Tekniska maskinfördelar:
- - Max svarvdiameter övre wzg-spindel: 570 mm // max svarvdiameter revolver nedre vänster och höger: 400 mm
- - Standard svarvdiameter: 300 mm
- - Max vridlängd torn-nedre vänster och höger: 500 mm
- - Max svarvlängd övre wzg-spindel: 1550 mm
- - Avstånd mellan spindelns nosar: 1900 mm
- - Avstånd mellan 2 3-backschuckar: 1500 mm
- - Effektbehov: total ansluten belastning på 160 kva
- - Luftförbrukning: cirka 500 liter per minut
- - C1 + c2: 400 varv/min
- - B-axis: 12. 5 r/min

Extra information

- Vänster/Höger spindel: Drivkraft och vridmoment: 22/15 kW Vridmoment: 500/794 Nm Spindelvarvtal: 30-3500 rpm Spindelnos: A1-8 Innerdiameter i främre lager: 130 mm Spindelhål: 85 mm Max stångkapacitet: 71 mm Max chuckstorlek: 315 mm C - Axel 3 axlar samtidigt: X, Z, C Tillslagstid: 0,5 sek Snabbtransporthastighet: 400 rpm (144000 °/min) Matningshastighet: 1 - 4800 °/min Graderingsnoggrannhet: 0,011° (30 vinkelsekunder) Repeterbarhet: ± 0,006° (± 20 vinkelsekunder) Spindelns skivbromsmoment: 25 kgfm Fräsning och Bphr-drift för övre WZG-spindel: CAPTO-C6 Drivkraft: 15/11 kW från 800 rpm Motorvarvtal: 60 till 6000 rpm Vridmoment: WeldonS, 10, 12, 14, 16, 20, 25 Spännfixturer medföljande verktyg: ER-25/ER-32 spännhylsachuck

*Det kan finnas skillnader mellan de data som visas och de faktiska värdena, detta bör bekräftas av försäljningsrepresentanten.
