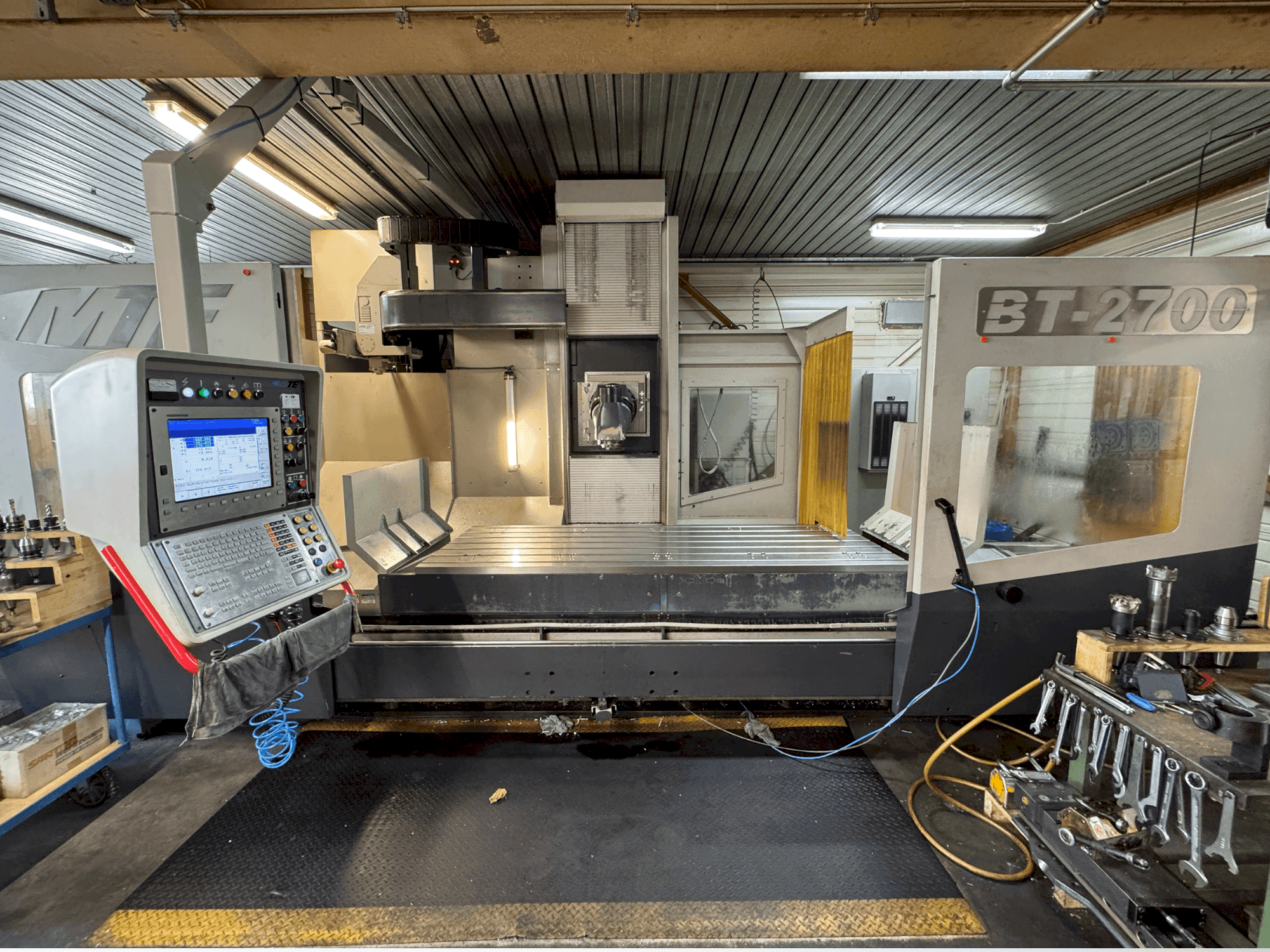

MTE - BT-2700DE-MIL-MTE-2015-00001

Ytterligare utrustning

• - Hydraulsystem / Kylenhet med temperaturreglering / Kylsmörjsystem Styrskåp med belysning och luftkonditioneringsenhet / Teleskopisk kåpa / Arbetsplatsbelysning / Säkerhetsstängsel och säker åtkomstdörr

Ytterligare information

Maskinfördelar

• Tekniska maskinfördelar:
  • - Spännbord/spännytans längd: 2700 mm / bredd: 1000 mm
  • - Maximal driveffekt: 32 kw från 198 rpm / maximalt vridmoment: 1120 nm (konstant upp till 376 rpm) / hastighetsområde: 0-6000 rpm / spindelhastigheter 6000 rpm: lågt varvtal 0-984 rpm, medelvarvtal 918-2456 rpm, högt varvtal 2404-6000 rpm
  • - Cnc-styrning med en 15,1" plattskärm och svängbar kontrollpendel
  • - Öppettider 32000

Extra information

• - Kapacitet/Slaglängd: X-axel (längsgående rörelse): 2 500 mm Z-axel (vertikal rörelse): 1 250 mm (tillval) Y-axel (lateral rörelse): 1 200 mm (tillval) Spännbord/Spännyta: Längd: 2 700 mm Bredd: 1 000 mm Maximal transportlast: 9 000 kg Utförande: Diagonal (svängbar i 2 plan) Hastighetsområde: 0-6 000 rpm Stigning/svänglägen: 2,5 x 1 (med Hirth-växel) 144 positioner diagonalled, 360 positioner vertikalled Verktygshållare: DIN 69871 AD Dragbult: DIN 69872 Form A Kona: DIN 69871 Verktygets klämkraft: 15 000 N Drivning Huvudspindel: Motor / Fabrikat: Heidenhain huvudspindeldrift Maximal driveffekt: 32 kW från 198 rpm Maximalt vridmoment: 1 120 Nm (konstant upp till 376 rpm) Varvtalsreglering/växel: 3 hastigheter (oljekylda) med automatisk omkoppling Spindelhastigheter 6 000 rpm: lågt område 0–984 rpm, mellanområde 918–2 456 rpm, högt område 2 404–6 000 rpm Axeldrivning Axelmatningar: Axeldrivmotorer: Heidenhain (digitala drivningar) Maximal snabbtransport: (X/Y/Z-axlar) 25 000 mm/min Maximal arbetsmatning: (K/Y/Z-axlar) 15 000 mm/min Maximal genomsnittlig acceleration: 2 minuter* Maximal matningskraft: (X/Y/Z-axel) 21 500 N Axeldrivningssystem: X-axel (längsgående) Kulskruv (förspänd) ® 63x40mm Z-axel (vertikal) Kulskruv (förspänd) © 50x20mm Y-axel (tvärgående) Kulskruv (förspänd) ® 50x20mm Spännbord/bordsyta: Antal T-spår: 7 Storlek på T-spår: mm22 H12 Referensspår: mm22 H 7 T-spårsavstånd: 140 mm Platskrav: Längd ca. Höjd ca. Bredd ca. BT 2700 (vid = 1250 mm) (vid Y= 1200 mm) Maskinvikt: Vikt BT 2 700 kg Anslutningslast: ca. 7 200 mm (utan tvärtransportör + 1 280 mm) ca. 3 250 mm (utan verktygsväxlare) ca. 4 900 mm ca. 18 500 mm KVA ca. 45 Grundläggande maskinutrustning: HEIDENHAIN ITNC 530 (HSCI) CNC-styrning med 15,1" plattskärm och svängbar styrpendel för maskindrift framför och bakom maskinen. Maskinbädden, spännbordet, maskinpelaren och den vertikala sadeln är tillverkade av lamellärt grafitgjutjärn GG30 för att förbättra dämpningsegenskaperna. Frässliden är tillverkad av högkvalitativt sfäroidalt grafitgjutjärn GJS-500 för att säkerställa maximal styvhet och därmed maximal mekanisk precision hos slidaxeln. Automatiskt fräshuvud av gjutstål (GS 60) med diagonal design, tiltbar, 2,5° / 2,5° (valfritt 2,5° x 1°) och ett varvtal på 4 000 rpm (valfritt 3 000/6 000 rpm). Spindelorientering via NC-styrning Oljekyld huvudspindelväxellåda, 3 steg med automatisk omkoppling, en maximal effekt på 32 kW och ett maximalt vridmoment på 1 520 Nm Kugghjulen i växellådan är spiralformade. Kugghjulen är tillverkade av kromnickelstål, härdat och precisionsslipat. INA linjära recirkulerande rullagerstyrningar i alla 3 axlar X-axel (längder): 10 enheter, typ: INA RUE 45 EL Z-axel (vertikal): 4 lager, typ: INA RUE 55 EL Y-axel (tvärgående): 8 enheter, typ: INA RUE 45 EL och ytterligare plana styrningar som dämpningsslider Hydraulsystem: Rexroth Kylenhet med temperaturreglering för kylning av växellådsoljan. Huvudspindeldrift och axeldrift via Heidenhain AC-motorer (digitala) Heidenhain linjärt mätsystem (0,001 mm) i alla axlar Hydraulisk motvikt i den vertikala axeln Frässlidar ovanför och under den vertikala axeln är täckta med ett rullskydd för att skydda det bakre maskinutrymmet Vertikalaxeln (i det bakre maskinutrymmet) ovanför och under den vertikala sadeln är täckta med ett bälgskydd för att skydda styrningarna, kulskruven och mätsystemet från kontaminering Automatisk centralsmörjning av axlar och kulskruvar Kylsmörjsystem för tillförsel av kylsmörjmedel utifrån till bearbetningsverktygen Styrskåp med belysning och luftkonditioneringsenhet Teleskopiskt skydd för att skydda styrningar och drivenheter i X-axeln Bärbar elektronisk handratt, "Heidenhain HR-410" med axelval Automatisk temperaturkompensation Extra elektrisk fotpedal för manuella verktygsbyten Stänkskydd på 4 sidor med stort visningsfönster. Skjutdörrarna på maskinens framsida kan öppnas längs hela spännbordets längd. Extra skjutdörr på baksidan av arbetsområdet. Skjutdörrarna är utrustade med säkerhetsbrytare enligt CE-föreskrifter och integrerade i maskinens nödstoppskrets. Säkerhetsstängsel Fell Skyddar det bakre maskinområdet med en säker åtkomstdörr Arbetsområdets belysning Lack: grafitgrå RAL 7024 / agatgrå RAL 7038 Förlängning av maskinens vertikala rörelse från Z = 1000 mm till Z = 1250 mm Förlängning av maskinens tvärgående rörelse från Y = 1000 mm till Y = 1200 mm Automatiskt svängbart fräshuvud i diagonalutförande, med indelning 2,5°x 1° (Hirth-tandprofil) Varvtal 6 000 rpm BIG Plusverktygsspindel: Verktygsspindeln är utrustad med samtidig konisk och plankontakt för verktyget. Luftkylning genom spindeln: Tryckluft kan alternativt tillföras för verktygskylning via verktygscentralen (IKZ) enligt DIN 69871 Form AD. Luftkylning via kylvätskemunstycken (extern): Lufttillförsel till verktyget/arbetsstycket som ett alternativ till kylvätsketillförseln via externa kylvätskemunstycken på verktygsspindeln. Minimismörjning Lubrix-system: En olje-luftblandning kan alternativt tillföras via verktygscentralen (IKZ) enligt DIN 69871 Form AD för verktygskylning och smörjning. Automatisk verktygsväxlare HN: Maskinversion med en automatisk verktygsväxlare monterad på maskinstativet. Max. verktygsdiameter: Max. verktygsdiameter med fria extrautrymmen i magasinet: 125 mm 250 mm Max. verktygslängd: 380 mm Max. verktygsvikt: 20 kg Spåntransportör: Spåntransportör monterad i maskinens längdriktning mellan maskinstativet och spännbordet, gångjärnsbandsutförande. Utkastning till höger. Andra spåntransportör: Spåntransportör monterad i längdriktningen. Maskinens placering framför maskinbordet, gångjärnsbandskonstruktion. Utkast till höger. Tvärtransportör: För att minska maskinens totallängd med 1300 mm genom att använda en tvärtransportör i gångjärnsbandskonstruktion på vänster sida med bakutkast. Enkelt stänkskydd: Maskinen är utrustad med ett enkelt stänkskydd istället för standard säkerhets- och stänkskyddshöljet: Stora skjutdörrar med fönster är monterade på maskinbordets fram- och högra baksida. HH TS 460 radiomätprobsystem: Heidenhain TS632 radiomätprobsystem möjliggör tillförlitlig elektronisk mätning och uppriktning av arbetsstycken i alla fräshuvudets positioner tack vare obegränsad signalöverföring av radiovågor med praktiska mätcykler. - TS460 radiomätprobsystem Dubbelriktad aktivering Brant kon DIN69871 SK40 M4 mätstift (keramisk axel), längd = 53 mm - Radiomottagare Flexibel antenn med TNC-kontakt, anslutningskabel (2 m) med kontakt för Heidenhain-styrning i TNC 530 HSCI-anslutning X 112
