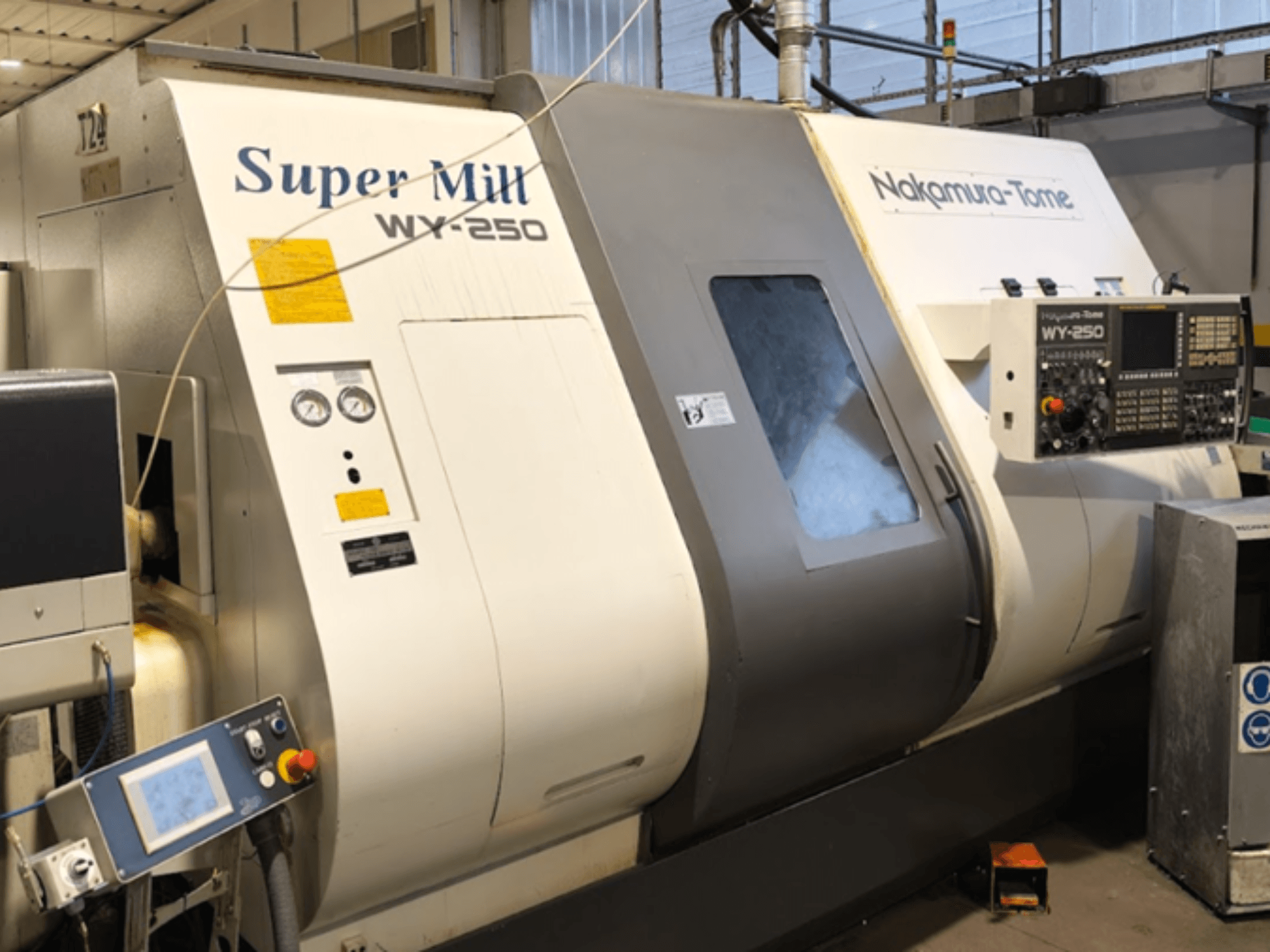

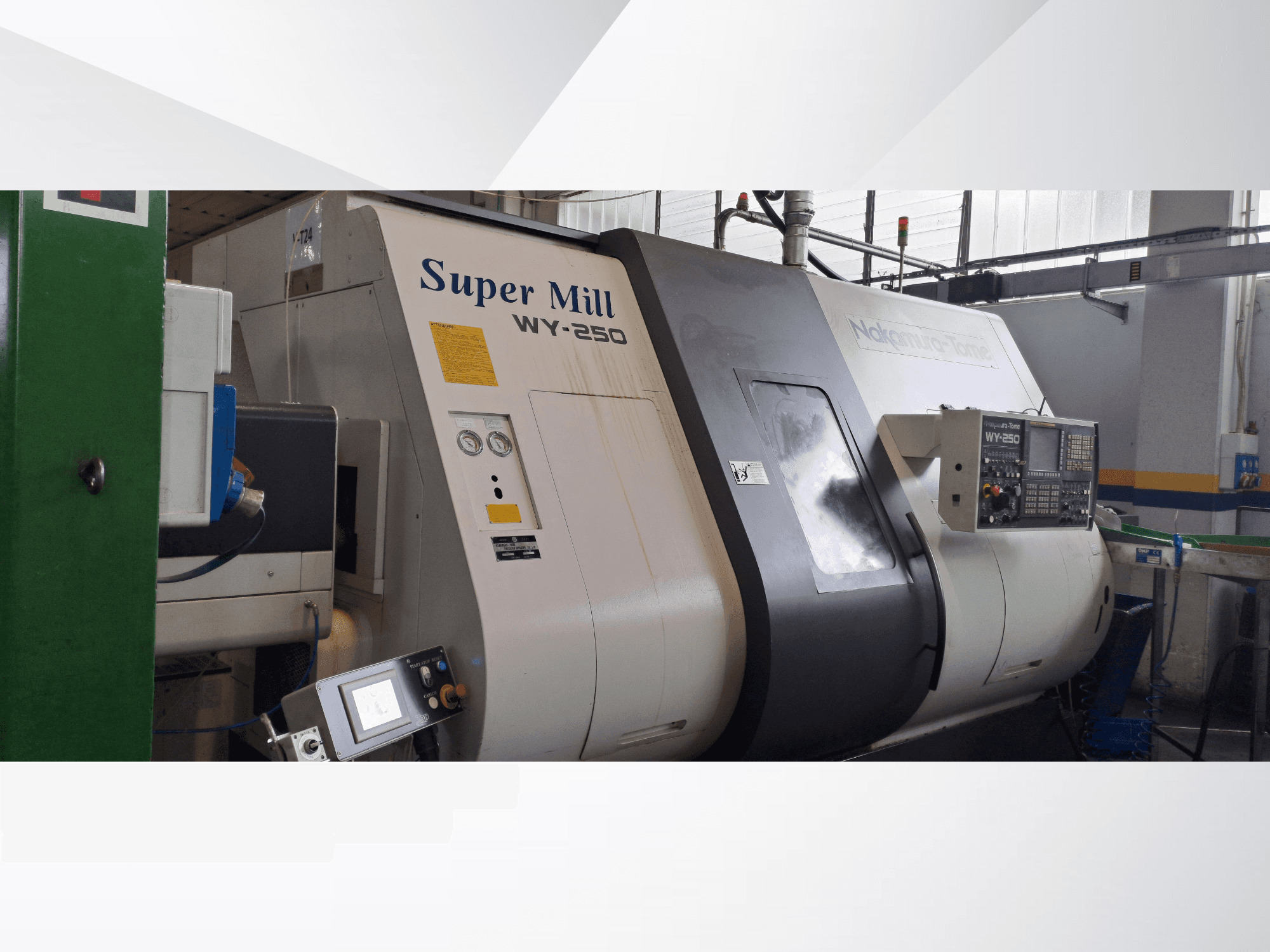

NAKAMURA-TOME - WY 250IT-TUR-NAK-2007-00002

• Resor:

  • X1: 160,5 mm

  • X2: 165 mm

  • Z1/Z2: 580 mm

  • Y1: +50 / -50 mm

  • Y2: +20 / -50 mm

• Inkluderade verktyg:

  • 4x externa verktygshållare

  • 4x verktygshållare för samtidig montering av 2 motsatta verktyg

  • 6x hållare för borrstång

• Drivna verktygshållare (HEIMATEC):

  • 4x radiella

  • 4x axiella

• Spännhylshållare (Bellegrandi):

  • Huvudspindel: MSCNT70-A6" för BA- och BD-spännhylsor storlek 70, komplett med tillhörande kopplingar

  • Motspindel: MSCTNR70-A5" för BA-spännhylsor storlek 70, komplett med fjäderutkastare

Ytterligare utrustning

• IEMCA Master 880/33/P stångmatare (2003), S/N: 0200347S03

  • Tillämpning: Automatisk stångmatare för CNC-svarvar

  • Kapacitet: Max:

    • Max stånglängd: 3300 mm (ska bekräftas)

    • Max stångdiameter: upp till Ø80 mm (referens för modellfamilj)

    • Styrkanaler: Ø65 mm ingår; Ø70 mm är för närvarande installerade och kan levereras med maskinen

  • Funktioner: Automatisk laddning/matning, synkronisering med svarvcykeln, kompatibel med spindelliner/styrkanalsystem, kraftig ram

  • Obs: Säljs tillsammans med Nakamura Tome WY-250; vissa tillbehör/styrkanaler kan tillhöra svarvuppsättningen

• Komplett uppsättning handbackar ("Manine") för avlastare av delar (avlastare av delar i sig inte specificerad)

Maskinens skick / teknisk status - VIKTIGT

Maskinen säljs för närvarande i sitt nuvarande tekniska skick och säljaren kommer INTE att utföra reparationerna före försäljningen.

Huvudsakliga kända problem / tillståndspunkter:

• Funktionen för verktyg som drivs av den nedre revolvern fungerar inte korrekt

• Problem med luft-/oljesmörjningssystemet har upptäckts

• Förekomst av rost inuti växellådan för den nedre revolvern

• Övre revolverväxellådan fylld med NBU15-fett trots att systemet ska fungera med luft/oljesmörjning

• Z1-axelns linjärstyrningar/glidskenor behöver bytas ut

• Linjärstyrningar/skenor för Z2-axeln behöver bytas ut

• Geometriavvikelser upptäcktes under maskininspektion

• Olika avvikelser för spindel-/broms-/hydraulcylinderutslag uppmätta

• Flera lager, kulskruvar, tätningar, styrrullar, remmar, smörjkomponenter och torkare behöver bytas ut enligt den bifogade reservdelslistan

Höjdpunkter från inspektionen:

• Maskinens geometri och spindelns parallellitet uppmättes och dokumenterades

• Rundgångsvärden upptäcktes på både spindlar och hydrauliska chucksystem

• Smörj- och skyddskomponenter för flera axlar kräver underhåll/utbyte

• Detaljerad reservdelslista finns tillgänglig

Ingår i dokumentationen:

• Teknisk inspektionsrapport

• Rapport om verifiering av geometri

• Lista över reservdelar/utbyte

• Foton av skadade/slitna komponenter

Maskinen är fortfarande en högutrustad Nakamura Tome WY-250 Super Mill-plattform, men potentiella köpare bör beakta det nödvändiga reparations- och underhållsarbetet när de utvärderar maskinen. Teknisk inspektion och reservdelsdokumentation finns tillgänglig på begäran.
