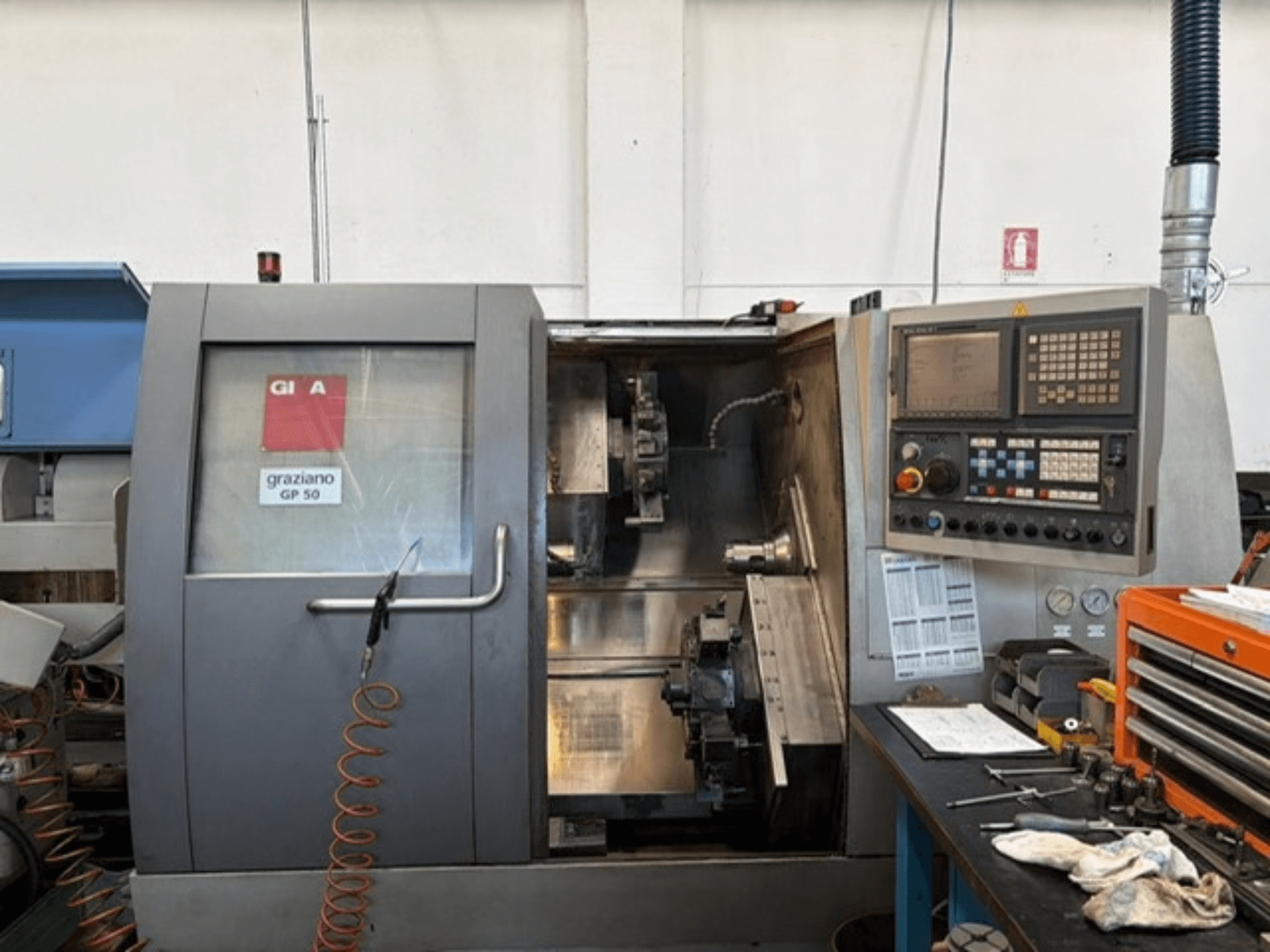

Gildemeister - GP 50 IT-TUR-GIL-2004-00002

• Y-axeln: Nej

• B-axel: Ja (kopplad till subspindeln)

• C-axeln: Kontinuerlig på båda spindlarna

• Spindlar:

  • Huvudspindel: Oberoende elektrospindel med kontinuerlig C-axel

  • Subspindel: Fristående elektrospindel med kontinuerlig C-axel

  • Konfiguration med dubbla spindlar

  • Stånggenomgång (huvudspindel): 50 mm

• Revolverhuvuden / drivna verktyg:

  • 2 oberoende Sauter-revolverhuvuden

  • Verktygsstationer: 12 + 12 (totalt 24), alla positioner lämpliga för drivna verktyg

  • Drivna verktyg: Ja (båda revolverhuvudena)

  • Huvudspindelns revolverhuvud: 12 positioner för drivna verktyg

  • Reversspindelns revolverhuvud: 12 positioner för drivna verktyg

• Maskin konfiguration:

  • 5-axlig konfiguration

  • Ingen Y-axel

  • B-axel med subspindel

  • Oberoende huvud- och subspindel

  • Konfiguration med två oberoende revolverhuvuden

  • Totalt 24 verktygsstationer

  • Drivna verktyg på båda revolverhuvudena

Tilläggsutrustning

• Stångmatare: Top Automazioni

  • Stångmatarens passage: 70 mm

  • Automatiskt stångmatningssystem

• Verktyg/tillbehör ingår:

  • 12 verktygshållare för fyrkantiga verktyg på 20 × 20 mm eller 25 × 25 mm

  • 4 radiellt drivna verktygshållare

  • 2 axiellt drivna verktygshållare, 90°

  • 10 borrhållare, 90°

  • Ca 60 spindelspännhylsor i olika diametrar

  • Spännhylstyper: BA60 och BA52

  • Spännhylsor för Top Automazioni-stångmatare
