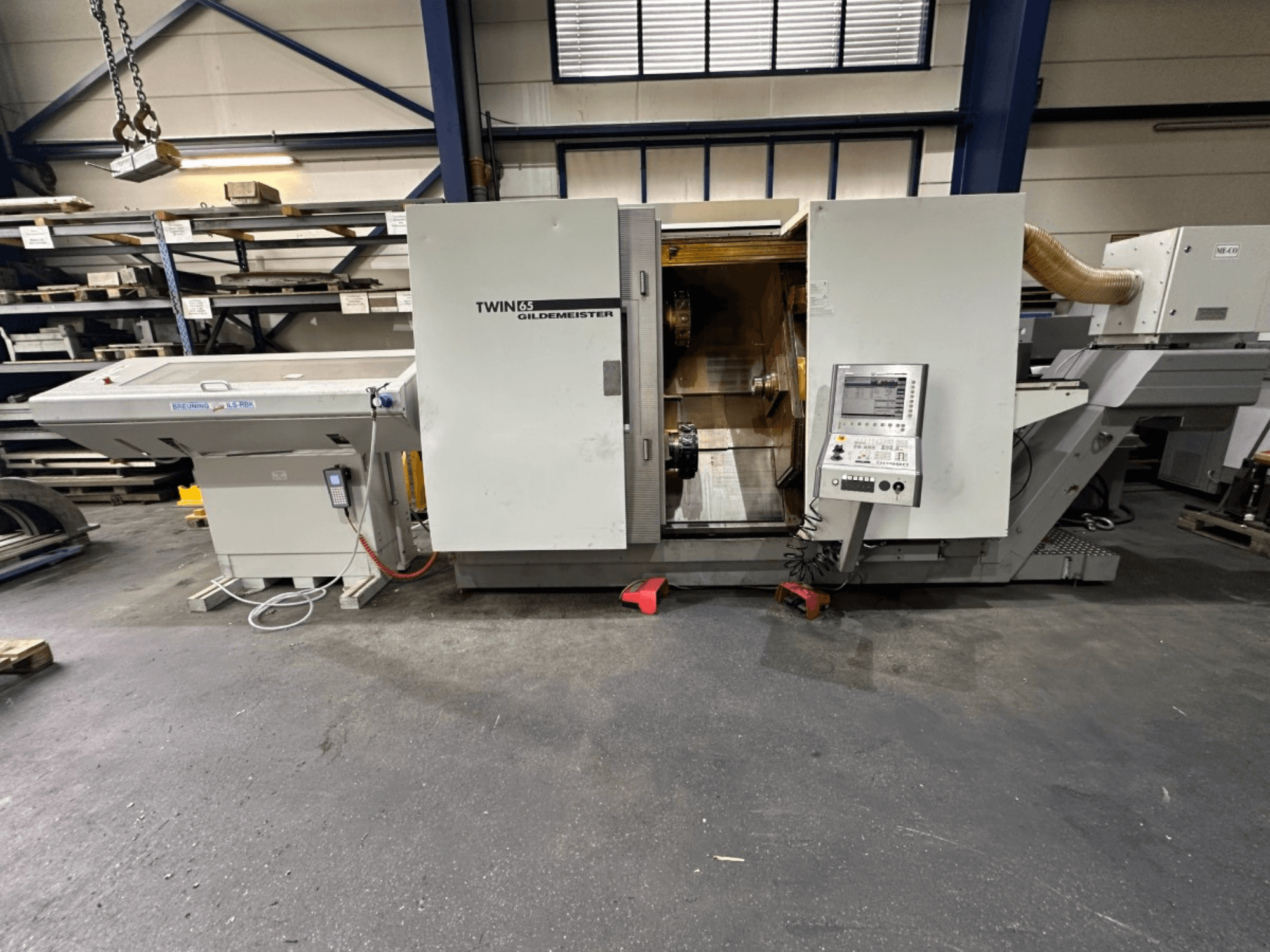

Gildemeister - TWIN 65DE-TUR-GIL-2006-00003

• 2 stycken tillgängliga, identiska maskiner

• Maskinutformning: 60° snedställt bord

• Ledningar: Rullstyrningar

• Maximal svarvdiameter: 250 mm

• Maximal svarvdiameter (standard): 120 mm

• Maximal svarvningslängd: 900 mm

• X1-slag (övre sliden): 300 mm

• Z1-slaglängd (övre sliden): 650 mm

• Y1-förflyttning (tillval): ±40 mm

• X2-förflyttning (nedre sliden): 180 mm

• Z2-slag (nedre sliden): 650 mm

• X3-rörelseomfång (motsvarande spindel): 175 mm

• Z3-rörelseomfång (motsvarande spindel): 670 mm

• Huvudspindelns chuckstorlek: 175 / 200 mm

• Maximal stångdiameter (utan reduceringsrör): 62 / 65 mm

• Spindelhåldiameter: 79 mm

• Spindelnäsans diameter: 170 mm

• Spännhylsans diameter: 66 mm

• Framlagrets diameter: 120 mm

• Huvudspindelns effekt (40/100 % ED): 35 / 25 kW

• Huvudspindelns varvtalsområde: upp till 5000 rpm

• Huvudspindelns vridmoment (40/100 % ED): 370 / 270 Nm

• Spindeldrivningstyp: Växelströmsmotor med integrerad spindelmotor

• C-axel: Integrerad för riktad stoppning och konturfräsning

• C-axelns varvtal: 2000 rpm

• C-axelns hållmoment: 270 Nm

• Motspindelns effekt (40/100 % ED): 26 / 21 kW

• Motspindelns varvtalsområde: upp till 5000 rpm

• Motspindelns vridmoment (40/100 % ED): 290 / 230 Nm

• C-axelns (motsvarande spindel) varvtal: 2000 rpm

• C-axelns (motsvarande spindel) hållmoment: 230 Nm

• Snabbförflyttning X/Z (slid 1): 30 / 30 m/min

• Matningskraft X/Z (slid 1): 4,0 / 7,0 kN

• Positioneringsupplösning X/Z: 0,0005 mm

• Motormoment X/Z: 6 / 10,5 Nm

• Motorvarvtal X/Z: 3000 rpm

• Kulskruvens stigning X/Z: 20x32 / 20x40 mm

• Snabbförflyttning X/Y/Z (med Y-axeln): 30 / 15 / 30 m/min

• Matningskraft X/Y/Z: 4,0 / 4,0 / 7,0 kN

• Positioneringsupplösning X/Y/Z: 0,0005 mm

• Motormoment X/Y/Z: 6 / 6 / 10,5 Nm

• Motorvarvtal X/Y/Z: 3000 rpm

• Kulskruvens stigning X/Y/Z: 20x32 / 10x32 / 20x40 mm

• Snabbförflyttning X/Z (slid 2): 30 / 30 m/min

• Matningskraft X/Z (slid 2): 4,0 / 7,0 kN

• Positioneringsupplösning X/Z (slid 2): 0,0005 mm

• Motormoment X/Z (slid 2): 6 / 10,5 Nm

• Motorvarvtal X/Z (slid 2): 3000 rpm

• Kulskruvens stigning X/Z (slid 2): 20x32 / 20x40 mm

• Snabbförflyttning X/Z (motsvarande spindelsläde): 15 / 30 m/min

• Matningskraft X/Z (motspindelsläde): 4,0 / 7,0 kN

• Positioneringsupplösning X/Z (motsvarande spindel): 0,0005 mm

• Motormoment X/Z (motsvarande spindel): 10,5 / 10,5 Nm

• Motorvarvtal X/Z (motsvarande spindel): 3000 rpm

• Kulskruvens stigning X/Z (motspindel): 10x32 / 20x40 mm

• Antal verktygsstationer: 12

• Verktygshållare: VDI 30

• Verktygsväxlartyp: Revolverhuvud

• Verktygsspetsstorlek (DIN 69880): 30 / 40 mm

• Antal drivna verktygsstationer: 12

• Drivna verktyg: alla 12 stationerna kan ta emot drivna verktyg

• Effekt för drivna verktyg (40/100 % ED): 11,7 / 8,4 kW

• Vridmoment för drivna verktyg (40/100 % ED): 28 / 20 Nm

• Drivna verktygsvarvtal: upp till 4000 rpm

• Bakdockans slaglängd (tillval): 300 mm

• Bakdockans kraft: 150 / 630 daN

• Spindelspetsstorlek: MK 4

• Hydrauliktankens volym: 20 l

• Hydraulpumpens effekt: 2,2 kW

• Max. hydraultryck: 90 bar

• Spänningstryck huvudspindel: 80 bar

• Spänningstryck i motspindeln: 70 bar

• Spänningstryck i bakdockan: 50 bar

• Kylvätsketankens volym: 250 l

• Effekt på kylvätskepumpen: 1,7 kW

• Kylvätskeflöde vid 6 bar: 20 l/min

• Elanslutning/total effekt: 65 kVA

• Driftspänning: 400 V

• Frekvens: 50 Hz

• Säkringsskydd: 125 A

• Spänningstolerans: +6 % / -10 %

• Maskinens längd: 5032 mm

• Maskinens djup: 3048 mm

• Maskinens höjd: 2445 mm

• Maskinens vikt: 10 000 kg

• Ljudnivå under bearbetning: 77 dB(A)

• Ljudnivå vid tomgång: 78 dB(A)

Tilläggsutrustning

• Beröringsprob

• Spåntransportör

• Intern kylvätsketillförsel
