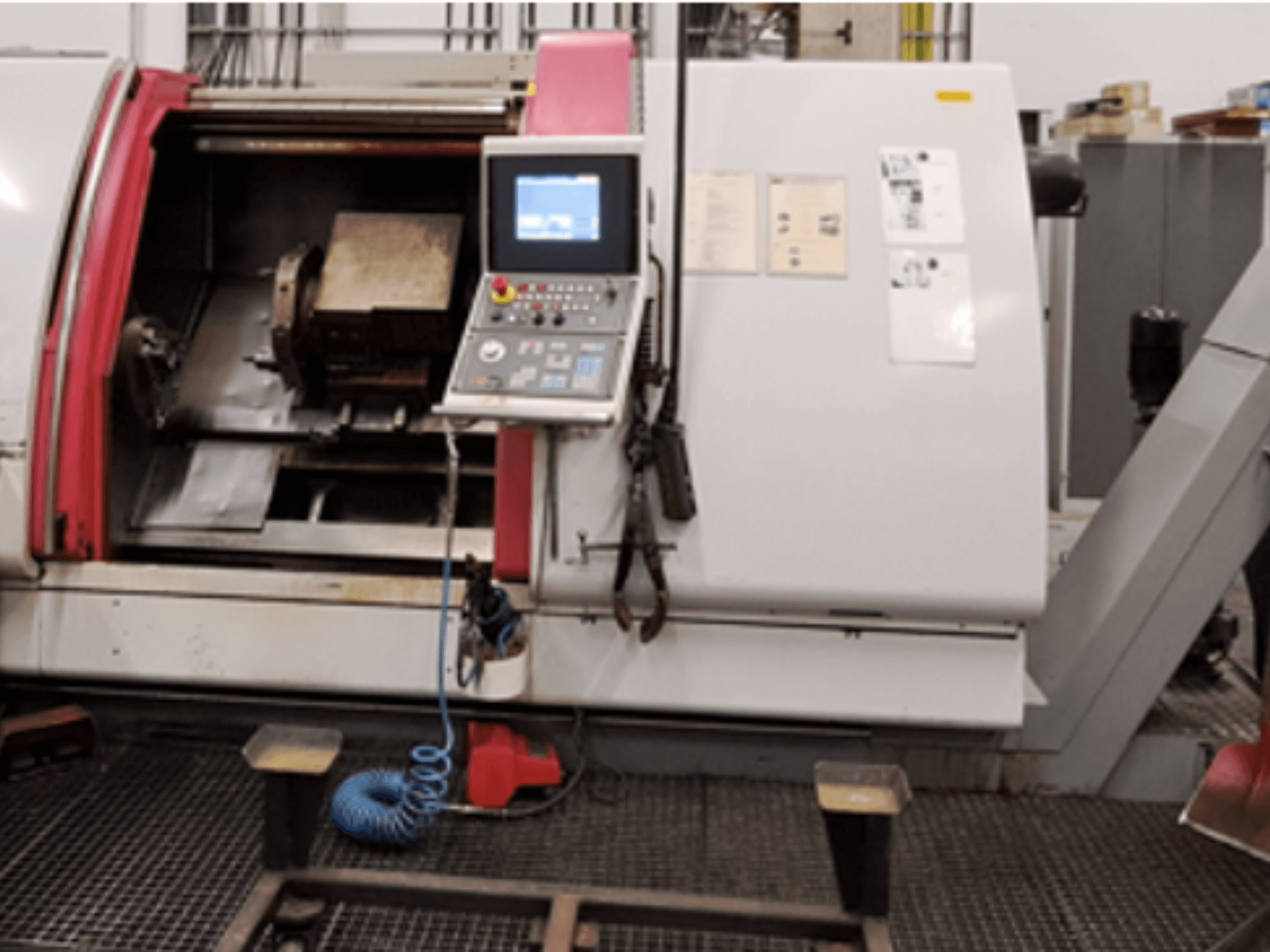

Gildemeister - CTX 500 S2DE-TUR-GIL-2000-00002

- Max. svängradie över bädd/glidskena: 680 mm / 670 mm

- Max. svängdiameter över frontsliden: 455 mm

- Max. svarvlängd: 1097 mm / 2097 mm

- Spindelhuvudets fläns: 220 mm (storlek 220h5)

- Spindelhål: 107 mm

- Spindellagrets främre diameter: 140 mm

- Max. chuckdiameter: 315 mm / 400 mm

- Kon på bakdockans spindel: MK 5 / MK 6

- Diameter på bakstockens spindel: 120 mm

- Bakstockens spindelslag: 120 mm

- Verktygssystem: Skivrevolver

- Antal slädeuppsättningar: 1

- Antal planvagnar: 1

- Längsgående slaglängd: 1097 mm / 2097 mm

- Slidens slag: 320 mm

- Max. vridmoment: 650 Nm / 2000 Nm

- Matningskraft (längsgående / tvärgående): 15 000 N / 8 000 N

- Snabbmatning (längsgående / tvärgående): 30 m/min / 24 m/min

- Matningshastighetsområde: 0,5–5 000 mm/min

- Huvuddrivmotortyp: B3

- Matningsmotor X-plan: Siemens 1FK6063-6AF71-1AH0 (1,9 kW, 3 000 varv/min, IP64)

- Matningsmotor Z-längsgående: Siemens 1FK6101-8AF71-1AG0 (4,9 kW, 3000 varv/min, IP64)

- Smörjningsmotor: Vögele 113.50.000701C (0,13 kW, 2 200 varv/min, IP44)

- Hydraulmotor: 2,2 kW, 1450 varv/min, IP54

- Ansluten belastning / effektbehov: 58 kVA

- Spänning: 400 V

- Frekvens: 50 Hz

- Ström: 85 A

- Säkringsvärde: 100 A

- Styrspänning: 230 V växelström / 24 V likström

- Nödvändig golvyta: 8,41 m x 4,3 m x 2,41 m (5607/6657 x 3285 x 2405 mm)

- Maskinvikt: 8 700 kg / 10 000 kg

- Tilläggsutrustning: Spåntransportör med spånbehållare, kylsystem, avgasfilterenhet (IFM)
