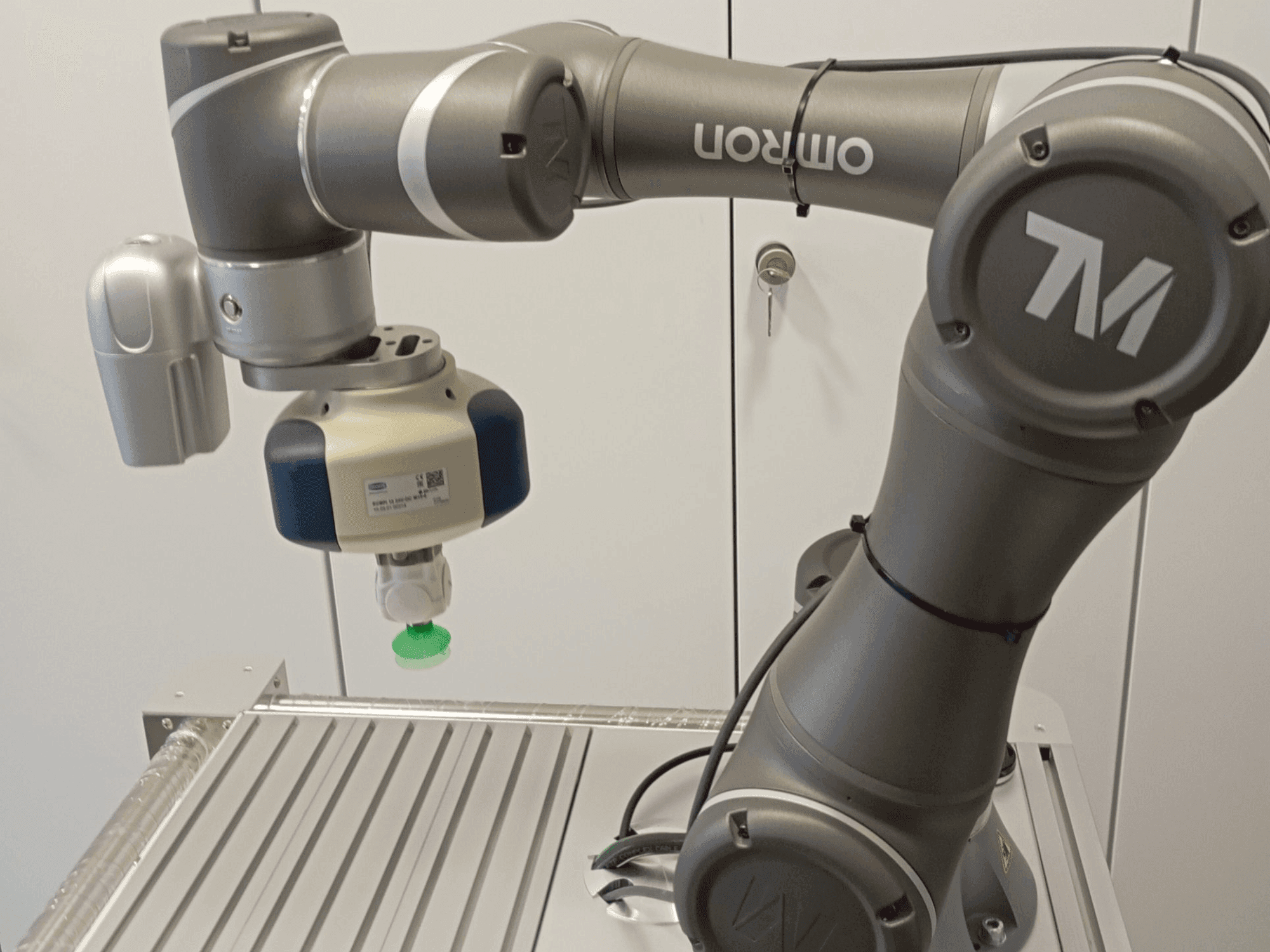

OMRON - TM5-700PY-ROB-OMR-2019-00001

Ytterligare utrustning

• Öga i handen (inbyggd)
• Kamera: 1,2M/5M pixlar, färgkamera
• Öga mot hand (valfritt): Stöd för maximalt 2 GigE-kameror

Maskinfördelar

Kvalitativa maskinfördelar

• Trackscan sharp49 är en trackerbaserad 3d-laserskanner. Med sin skanningsvolym på 49 kubikmeter kan du digitalisera stora objekt som bilar eller lastbilar med hög precision. Den är mycket enkel att använda. Tack vare kamerastrålen, som registrerar skannerns position, behöver inga referensmarkeringar appliceras på objektet som ska skannas. Denna teknik möjliggör extremt snabb digitalisering och gör det därför möjligt att till exempel göra en kvalitetsbedömning av en komponent på kortast möjliga tid.

Tekniska maskinfördelar

• Frihetsgrader: 6 roterande leder
• Arbetsstyckets räckvidd: 700 mm
• Arbetsstyckets nyttolast: 6 kg
• Repeterbarhet: +/- 0,05 mm
• Strömförsörjning: ingång: 100-240 vac, 50-60 hz
• Strömförsörjning: dc-ingång: 22–60 v dc
• Strömförbrukning: typisk: 220 watt
• Temperaturområde: driftområde: 0°c till 50°c

Extra information

Ledområden: J1, J6: +/- 270° J2, J4, J5: +/- 180° J3: +/- 155° Hastighet: J1~J3: 180°/s J4~J6: 225°/s IP-klassificering: Robotarm: IP54 Kontrollbox: IP32 I/O-portar: Kontrollbox: Digital ingång: 16 Digital utgång: 16 Analog ingång: 2 Analog utgång: 1 Verktygskontakt: Digital ingång: 4 Digital utgång: 4 Analog ingång: 1 Analog utgång: 0 I/O-gränssnitt: COM: 3 HDMI: 1 LAN: 3 USB 2.0: 4 USB 3.0: 2 Certifieringar: Standard: CE Tillval: SEMI S2 I/O Strömförsörjning: Kontrollbox: 24V, 1.5A Verktygskontakt: 24V, 1.5A Typisk hastighet: 1.1 m/s
