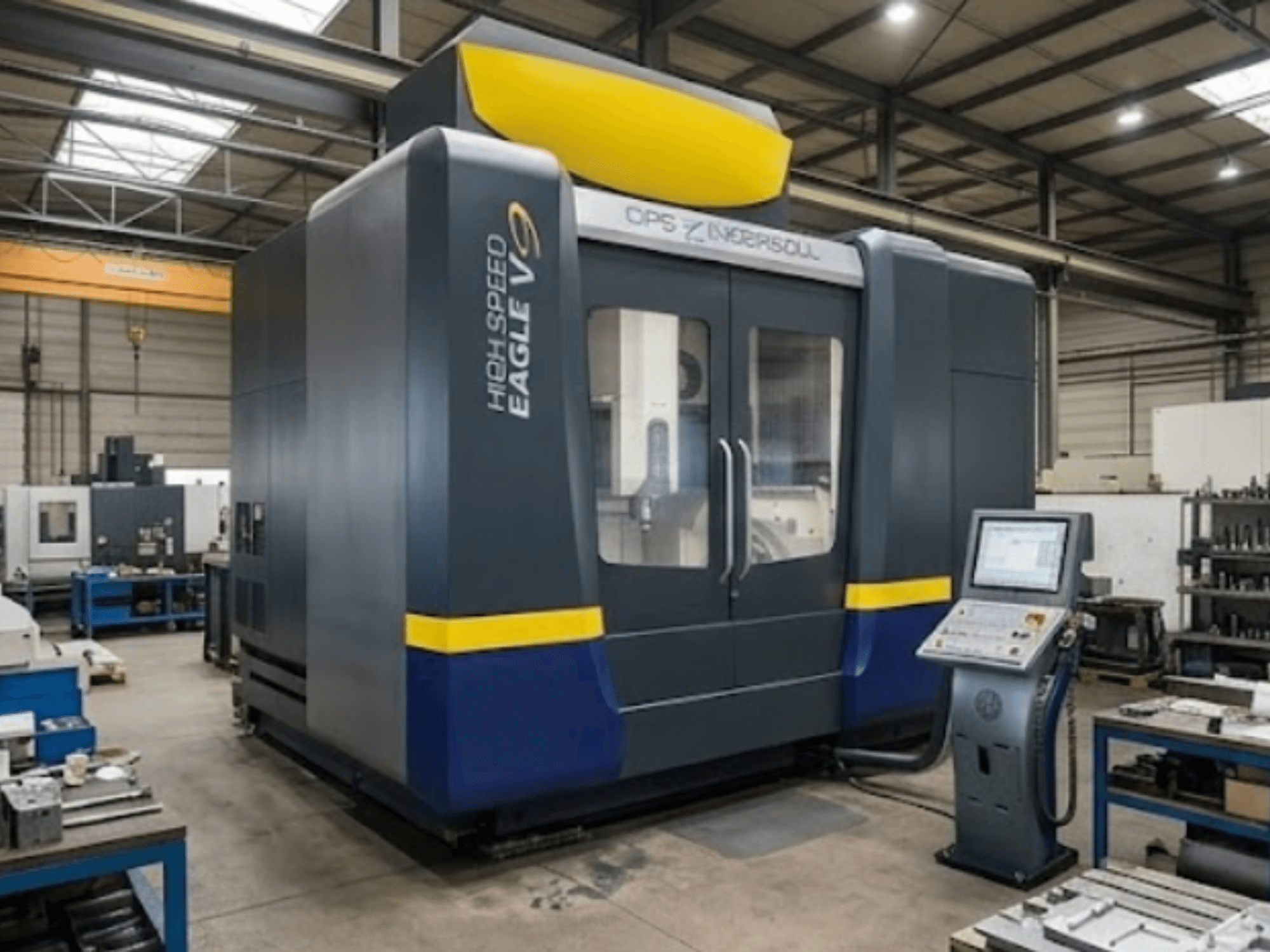

OPS INGERSOLL - Eagle V9DE-MIL-OPS-2014-00001

- Maskinens konstruktion: Dubbel portaldrivning i X- och Y-axlarna, vibrationsdämpande bädd av polymerbetong med fundamentfri 3-punktsuppställning

- X-axelns rörelseområde: 800 mm

- Y-axelns rörelseomfång: 600 mm

- Z-axelns rörelseområde: 500 mm

- B-axelns rörelseområde: 140° / 60°

- C-axelns rörelseområde: 360°

- B-axelns hastighet: 25 varv/min

- C-axelns hastighet: 100 varv/min

- Max. snabbförflyttningshastighet: 45 m/min

- Max. acceleration: 10 m/s²

- Spindel 1 (standard): Högfrekvensspindel HSK-A63, effekt 35 kW, 1 till 18 000 varv/min, vridmoment 83 Nm

- Verktygsväxlare för spindel 1: HSK-A63, 48-faldig

- Spindel 2 (tillval 5): Högfrekvensspindel HSK-E50, effekt 17 kW, 1 till 36 000 varv/min

- Verktygsväxlare för spindel 2: HSK-E50, 72-faldig

- Styrsystem: HEIDENHAIN iTNC 530 HSCi

- Bordstyp: T-spårsbord (ersätts av 4:e/5:e axelenheten om tillvalet är konfigurerat)

- Arbetsstyckets mått för 4:e/5:e axeln: 500 mm i diameter x 500 mm i höjd, maxvikt 250 kg

- Precisionspaket 1: Värmeväxlarkrets +/- 0,1 °C och drivningskylning

- Precisionspaket 2: Kompensation av positions- och geometrifel på X-, Y- och Z-axlarna

- Precisionspaket 3 (5-axelstillval): ATDC (automatisk temperaturdriftkontroll), 5-axelkompensation, Heidenhain KinematicsOpt med kalibreringssfär

- Verktygsmätning: Blum-lasersystem för kontroll av verktygsbrott och kompensation av verktygslängd/diameter

- Arbetsstyckesmätning: Infraröd beröringssond från Renishaw

- Smörjning: Smörjning med minimala mängder (extern spindel), automatisk centralsmörjning för spindel, drivning och styrsystem

- Automatiserings-/hanteringssystem (tillval 13): Hanteringssystem IMC5 MultiChange light (år 2004) monterat på höger sida, RCS-standardgripare, 8-faldigt arbetsstyckemagasin

- Elektrodmagasin (tillval 14): Dubbel elektrodmagasin Erowa ITS (154-faldigt)

- Övriga funktioner:

spånbehållare

automatisk rengöring av skärverktyg med sprutmedel

HR410-handhjul
