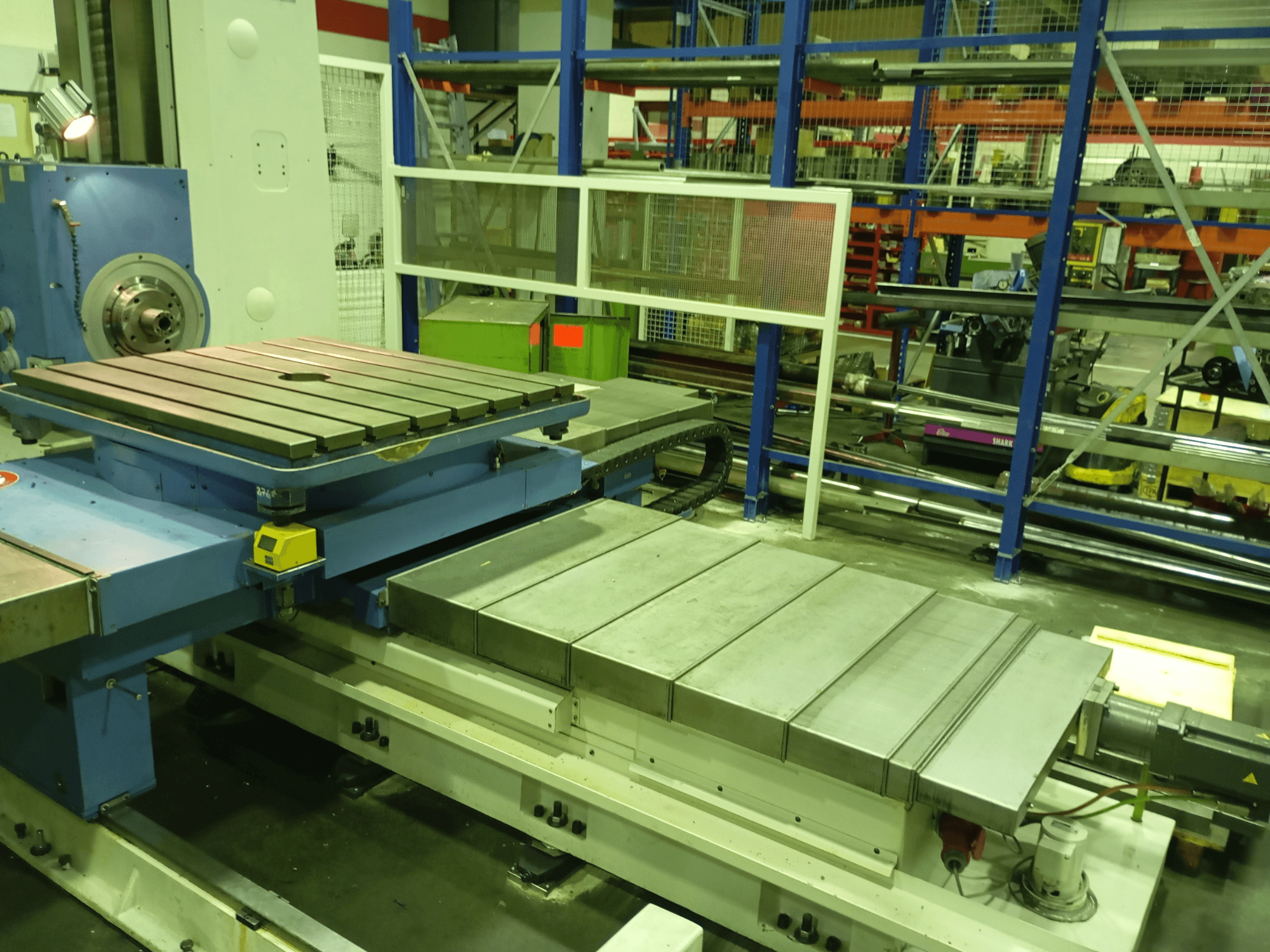

Den här 5-axliga borrmaskinen MSC Chemnitz BFT90/5 MSC tillverkades 2009. Den har en rejäl bordsstorlek på 1000 x 1120 mm med en maximal bordsbelastning på 2,5 t. Maskinen har en imponerande matningshastighet på 4000 mm/min och ett spindelvarvtalsområde på 4 - 1600 rpm. Om du är ute efter högkvalitativa borrningsmöjligheter kan du överväga MSC Chemnitz BFT90/5 MSC-maskinen som vi har till salu. Kontakta oss för mer information.
Översikt
- märke: Other
- år: 2009
- MODELL: BFT 90/5 TNC 320
- produktionstimmar: 3093
- tillämpningstyp: Andra maskinverktyg
- Plats: Tyskland
- maskintyp: Upprymningsmaskin (Metall)
- styrenhetens märke: HEIDENHAIN
Teknisk information - Other BFT 90/5 TNC 320
Styrenhet
- Styrmärke: HEIDENHAIN
- Styrmodell: TNC 320
Mått
- Maskinhöjd: 3160 mm
- Maskinlängd: 5800 mm
- Maskinvikt: 8900 kg
- Maskinbredd: 3400 mm
- Bordslast: 2500 kg
Rörelse
- Antal axlar: 5
- X-axelns rörelse: 1000 mm
- Y-axelns rörelse: 1000 mm
- Z-axelns rörelse: 1800 mm
Teknisk specifikation
- Spindelhastighet: 1600 RPM
- Keglestorlek: SK 40
Ytterligare information
Bordsstorlek: 1000 x 1120 mm
B-axel (bordets rotation): 360°
Matningshastighet (X/Y/Z): 4000 mm/min
Spindelns diameter: 90 mm
W-axelns rörelse: 710 mm
Styrskåpets mått (L x B x H): 2,0 x 0,75 x 2,0 m
Temperaturområde: 15-40 °C
Elektriskt: 3-fas/50 Hz; 380 V märkspänning; 24 V styrspänning
Ansluten belastning: 40 kW
Säkringens märkström: 100 A
Typisk effektförbrukning: ca 7,5 kW
Spindelns drifttid: 3069 h
Påslagna timmar: 10402 h
Allmän översyn: 2009
Allmän information Eftermontering
Eftermontering ingår:
Styrsystem: TNC 320
Nya frekvensomriktare i alla axlar
Nytt bord
Nytt fastspänningssystem
Nya mediaenheter
Ny handkontrollenhet
Nytt kylvätskesystem
Ny hydraulisk enhet
30 mätskalor (linjära mätsystem)
Tillverkare av styrsystem: SK 40
CNC-styrning: TNC 320
Komplett elektrisk eftermontering
Ny kabeldragning i hela maskinen
Integrering av CNC-system (TNC 320)
Nya in- och utgångar (I/O)
Nya sensorer och mätsystem
Uppdaterade styrkretsar och säkerhetskretsar
Modernt CNC-styrsystem
Förbättrad noggrannhet tack vare nya mätsystem
Högre tillförlitlighet
Bättre prestanda tack vare nya frekvensomriktare
Minskad stilleståndstid tack vare nya hjälpenheter
Ny elektrisk dokumentation
Uppdaterade schematiska beskrivningar
Inkluderar system för strömförsörjning, styrning, maskingränssnitt, operatörspanel och frekvensomriktare
Maskinbasen kvarstår:
MSC Chemnitz bordsborrmaskin
Typ av maskin: BFT 90/5 MSC - 5 axlar
*Det kan finnas skillnader mellan de data som visas och de faktiska värdena, detta bör bekräftas av försäljningsrepresentanten.
