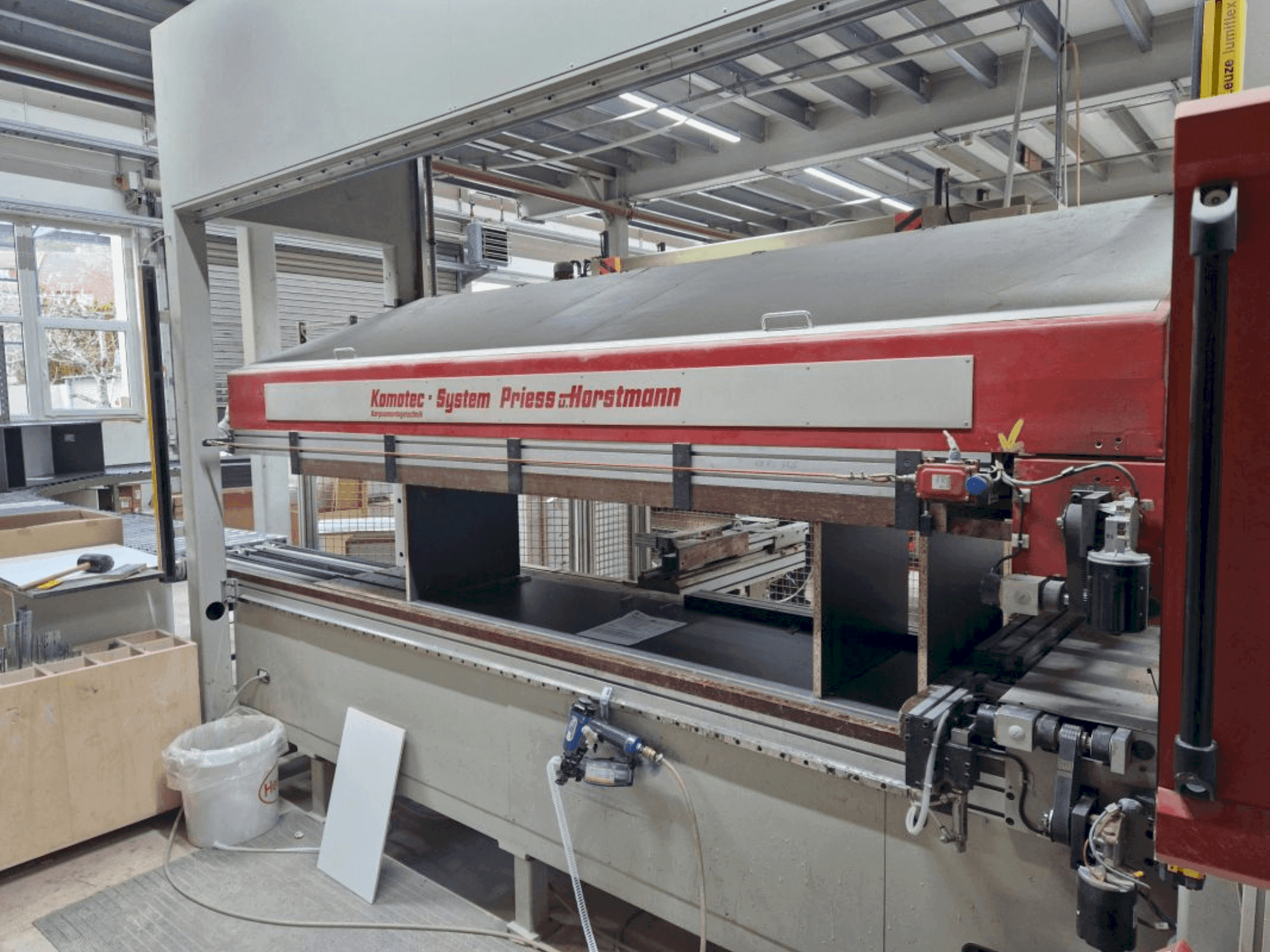

Priess & Horstmann - PBA-52MDE-OTH-PRI-2000-00002

Ytterligare utrustning

• Matnings- och buffertsektion: Komponenter: Rulltransportörer, tvärtransportörer, bandtransportörer
• Rullbana: Drivs av växelmotor (0,55 kW), hastighet 50 m/min
• Tvärtransportörer: 8 kuggremmar, 40 m/min hastighet
• Bandtransportör: För manuell arbetsstation, justerbar hastighet 50-100 m/min

Maskinfördelar

Tekniska maskinfördelar

• Färg: stengrå (ral 7032), eldröd (ral 3000), matt svart (ral 9005)
• Maskinen är designad för effektiv lastning, borrning, montering och limapplicering för olika arbetsstycken, kompletterat med ett omfattande matnings- och buffertsystem.
• Portalladdningssystem pba-52m: 400 v, 50 hz, 4 kw
• Bma-dls-cnc borr- och monteringssystem: 400 v, 50 hz, 13 kw
• Bad-dtw-cnc borr- och monteringssystem: 400 v, 50 hz, 20 kw
• Automatisk limapplicering la - cnc: 400 v, 50 hz, 5 kw
• Kp-6-cnc stompress: 400 v, 50 hz, 10 kw
• Tryckluft: via borr- och monteringssystem; r 1/2” med tryckvakt, 6-7 bar
• Utsug: 32 m/sek lufthastighet, 2200 pa undertryck

Extra information

Arbetsstycke Portal Loading System PBA-52M: Arbetsstyckets mått: Längd: 300-2350 mm Bredd: 300-700 mm Tjocklek: 16-25 mm Staplingshöjd: 300-1500 mm BMA-DLS-CNC Borr- och monteringssystem: Arbetsstyckets mått: 250 mm Längd: 25 mm 200-700 mm Tjocklek: 16-25 mm Cykeltider: Inmatning/utmatning: 5-7 sek Borrning: 2 sek Presspassning: 3 sek BAD-DTW-CNC Borr- och monteringssystem: Arbetsstycke Dimensioner: Längd: 218-1600 mm Bredd: 701 mm Cykelbredd: 701 mm Cykel: 701 mm Tider: Inmatning/utmatning: 5-7 sek. Borrning: 2 sek. Inpressning: 3 sek. Pressning av basfötter: 35 sek. Automatisk limapplikation LA - CNC: Arbetsstycke Dimensioner: Längd: 257-2500 mm Bredd: 200-700 mm Tjocklek: 9 Vridning mm Höjd: 16-2 mm ZWA-1-CNC: Arbetsstyckesmått: Höjd: 257-2500 mm Bredd: 300-1200 mm Djup: 250-700 mm Arbetshöjd: 930 mm KP-6-CNC Stommepress: Arbetsstyckesmått: Höjd: 257-2500 mm Bredd: 200 mm Djup: 250-700 mm Max. Sidotjocklek: 56 mm Arbetshöjd: 930 mm
