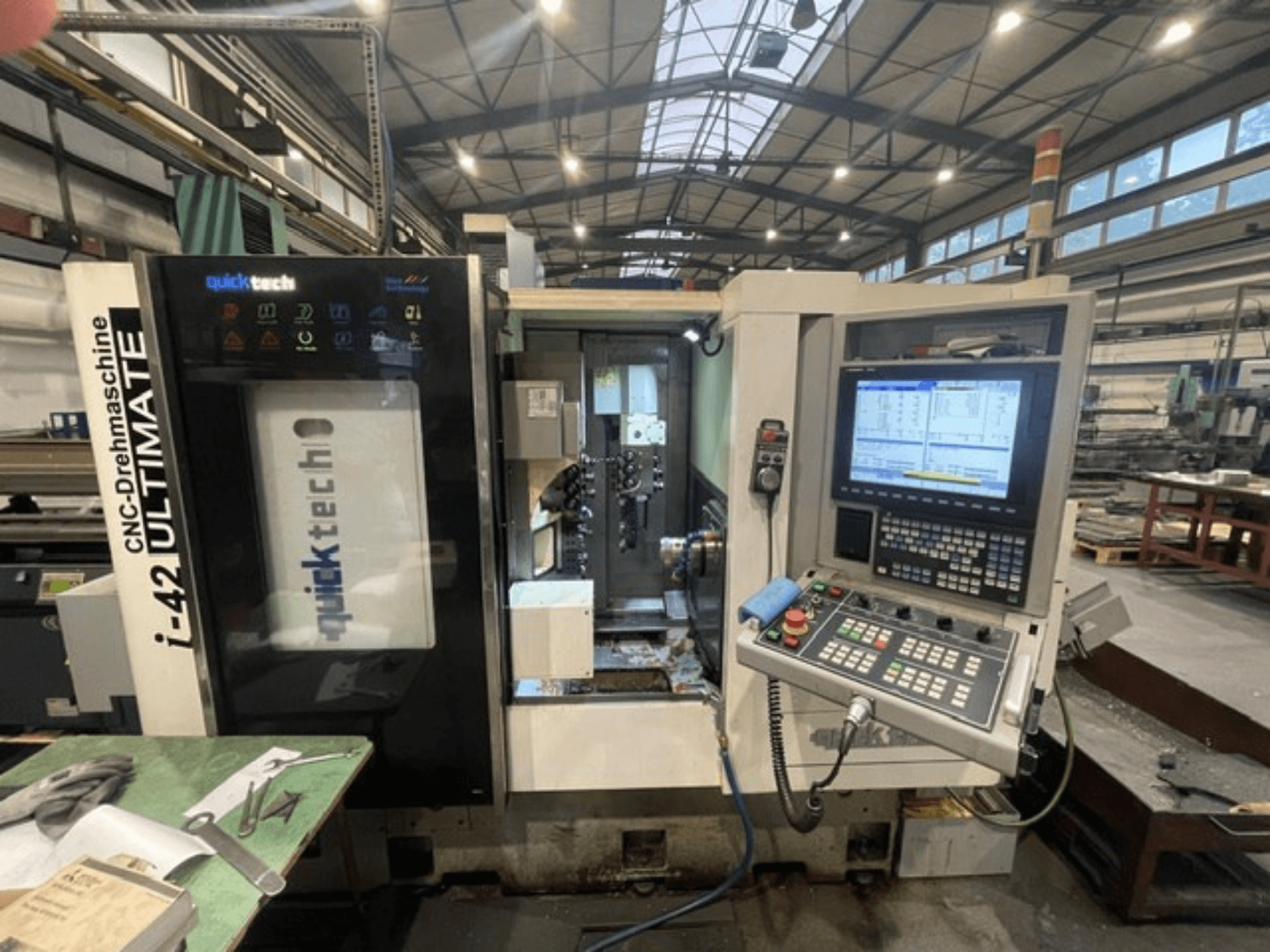

Denna 7-axliga Quick-Tech I-42U tillverkades 2015. Den har en maximal stångdiameter på 42 mm och en maximal bearbetningslängd på 250 mm. Maskinen är utrustad med en kraftfull spindelhastighet på 6000 rpm och inkluderar en automatisk stångmatare. Om du är ute efter högkvalitativ svarvkapacitet, överväg Quick-Tech I-42U svarvmaskin av schweizisk typ som vi har till salu. Kontakta oss för mer information.
Översikt
- märke: Quick-Tech
- år: 2015
- MODELL: I-42U
- produktionstimmar: 5159
- tillämpningstyp: Svarvning
- Plats: Tjeckien
- maskintyp: Svarv av schweizisk typ
- styrenhetens märke: MITSUBISHI
Teknisk information - Quick-Tech I-42U
Styrenhet
- Styrmärke: MITSUBISHI
Mått
- Maskinhöjd: 1900 mm
- Maskinlängd: 3500 mm
- Maskinvikt: 4200 kg
- Maskinbredd: 1900 mm
Rörelse
- Antal axlar: 7
- X-axelns rörelse: 150 mm
- Y-axelns rörelse: 385 mm
Teknisk specifikation
- Motspindel: Ja
- Drivna verktyg: Ja
- Max. stångdiameter: 100 mm
- Spindeleffekt: 7.5 kW
- Spindelhastighet: 6000 RPM
Ytterligare information
Styrning
Mitsubishi M720 CNC
15" LCD-skärm i färg
Dörr med LED-indikatorer
Driftssignalering och automatisk larmbrytare
Inbyggd kommunikation/gränssnitt med stångmatare
CE-märkning
Guide/manual
Huvudspindel
Lagerdiameter: 100,0 mm
Max stångdiameter: 42 mm
Max bearbetningslängd: 250,0 mm
Spännhylsa: DIN-173E42B
Spindelnos: A2-5
Spindelborrning: 44,0 mm
C-axel: 0,001°
Motspindel
Max stångdiameter: 42 mm
Max bearbetningslängd: 100 mm
Spännhylsa: DIN-173E-42B
Spindelnos: A2-5
Varvtal: 4000 rpm
Effekt: 3,7 kW
C1-axel: 0,001°
Rörelser och axlar
X: 150,0 mm | Y: 385,0 mm | Z: 250,0 mm | B: 360°
X1: 400,0 mm | Y1: 400,0 mm | Z1: 300,0 mm
Servomotorer (X, Y, Z, X1, Y1, Z1): Mitsubishi AC Servo, 1,5 kW vardera
Indexering från verktygsposition: 0.3 s
Tid för verktygsbyte (kapning/skärning): 0.6 s
Verktygshuvud (huvudverktyg)
Kombinerad typ
Verktyg: 6 externa, 5 interna
Storlek på utvändiga verktyg: 20,0 × 20,0 mm
Max invändigt verktyg: ER20 / 20,0 mm
Drivna verktyg (huvud)
B-axel med 12 drivna verktyg
Kraft: Mitsubishi AC Servo, 15 kW
Varvtal: 4000 rpm
Max verktygsstorlek: ER-20
Max borrdiameter: 12 mm
Max gänga: M10 × 1.5
Verktygshuvud (räknare)
Kombinerad typ
Verktyg: 5 utvändiga, 9 invändiga
Storlek på utvändiga verktyg: 20,0 × 20,0 mm
Max invändigt verktyg: ER20 / 20,0 mm
Drivna verktyg (räknare)
Antal: 6 (3 axiella, 3 radiella)
Strömförsörjning: Mitsubishi AC Servo, 1,5 kW
Varvtal: 4000 rpm
Max verktygsstorlek: ER-20
Max borrdiameter: 12 mm
Max gänga: M10 × 1.5
Hydrauliskt system
Hydraulisk motor: 0,75 kW
Max systemtryck: 50 kg/cm3
System för smörjning
Motor för smörjning: 25 W
Tankens kapacitet: 2 l
System för kylning
Tank för kylvätska: 200 l
Motor för kylvätska: 1/4 HP
Kylvätskans tryck: 2,5 MPa
Längd: 2900 mm (3500 mm inklusive spåntransportör, som är en del av maskinen)
Standardutrustning ingår
Grundutrustning med verktyg
Verktygshållare och spännhylsa
Automatisk smörjning
Spånavtagare/spåntransportör (integrerad, enligt måttangivelse)
Avlägsnande av arbetsstycke (spade) - om integrerad
15" LCD-display i färg
Driftsignalering och automatisk larmbrytare
Guide/manual
Dörr med LED-indikatorer
Ytterligare utrustning
Automatisk stångmatare, 1200 mm längd
Transportör för borttagning av arbetsstycken
Spade för borttagning av arbetsstycken (om den levereras som en extern enhet)
Transformator 380-440 V, 60/50 Hz
*Det kan finnas skillnader mellan de data som visas och de faktiska värdena, detta bör bekräftas av försäljningsrepresentanten.
