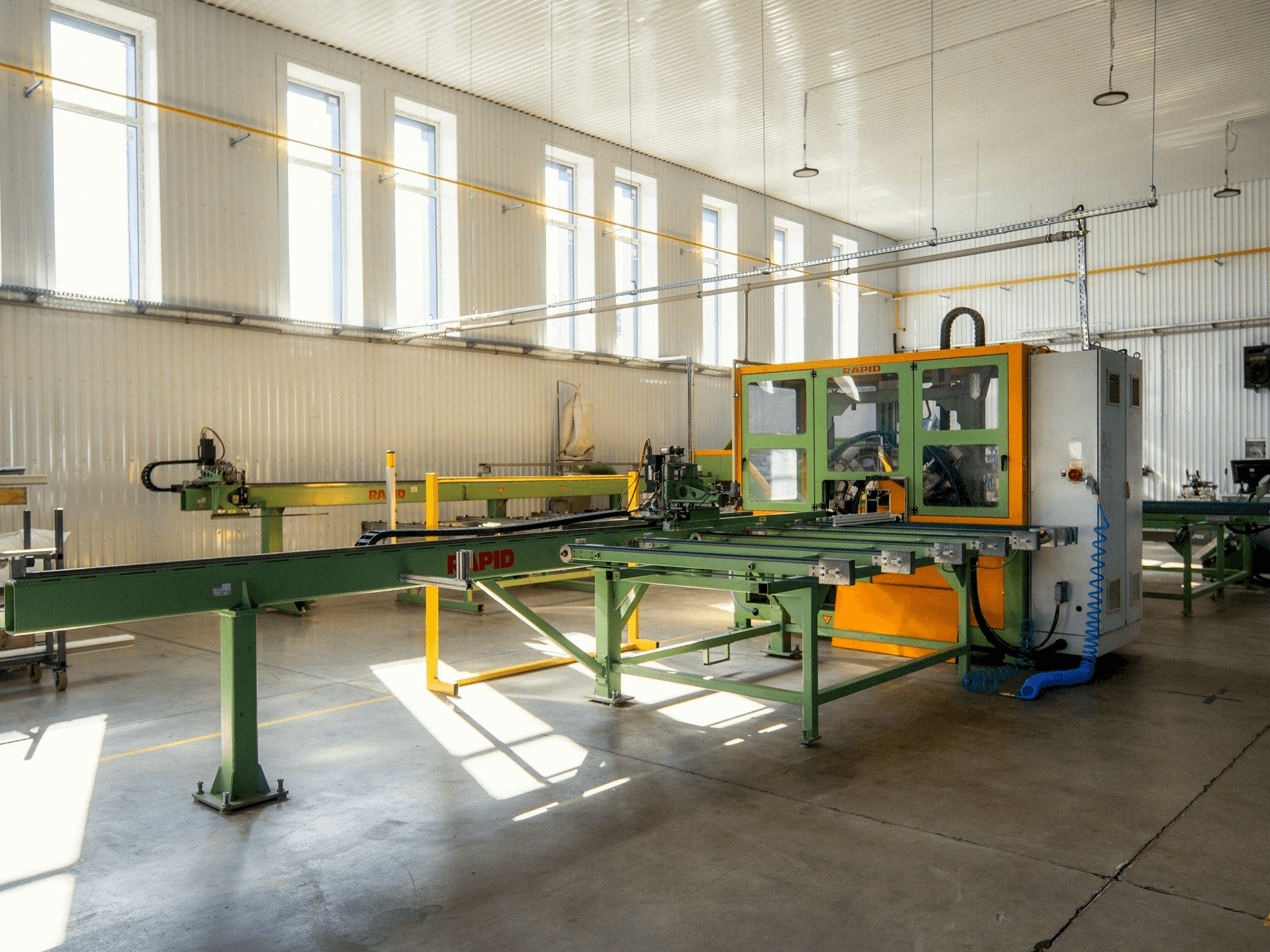

RAPID - MFC EVOLUTION IIPL-MIL-RAP-2009-00001

Maskinfördelar

Kvalitativa maskinfördelar

• Mfc evolution ofixed längd: 1600 mm, mfc evolution ofixed bredd: 650 mm, mfc evolution ofixed höjd: 1400 mm , mfc evolution ofixed vikt: 90 kg
• Off loader magasinets längd: 3753 mm, off loader magasinets bredd: 2187 mm, off loader magasinets höjd: 1078 mm, off loader magasinets vikt: 400 kg
• Transportaxellängd: 5882 mm, transportaxelbredd: 1085 mm, transportaxelhöjd: 1624 mm, transportaxelvikt: 400 kg
• Skruvmejsel för förstärkningar: med en automatisk skruvmatare aggregatarrangemang: på ett hjul, möjliggör bearbetning i olika vinklar antal fräs- och borraggregat: 7
• Drift: i kontinuerlig användning.

Tekniska maskinfördelar

• Fräsmotorkapacitet: 0,5 kw, fräsmotorfrekvens: 300 hz, fräsmotorhastighet max. : 18000 min⁻¹, fräsmotorhylsa ø max. : 8 mm
• Borrmotorns kapacitet: 0,75 kw, varvtal för borrmotorn max. : 1500 min⁻¹ ,borrmotorhylsa ø max. : 16 mm
• Elektrisk driftspänning: 400 v, 50 hz erforderlig nätanslutningsspänning: 20 kw
• Växelskåpsarbetshöjd: 1050 mm , kopplingsskåpsanslutning: låsbar huvudströmbrytare
• Kabelanslutningar: 400v npe
• Pneumatiskt arbetstryck (tillverkare) min/max: 6 - 7 , bar underhållstryckförbrukning per cykel ca. : 3500 ni
• Belastningsgräns för de pneumatiska rören vid 70° c: ca. 15 bar
• Max. Profilmått längd: 3500 mm, max. Profilmått bredd: 130 mm ,max. Profilmåtthöjd: 120 mm
• Magasinlängd: 3600 mm, magasinets bredd: 2707 mm, magasinets höjd: 1050 mm, magasinets vikt: 650 kg
• Extern skruvmatningslängd: 3000 mm, extern skruvmatningsbredd: 1500 mm, extern skruvmatningshöjd: 1800 mm, extern skruvmatningsvikt: 90 kg
