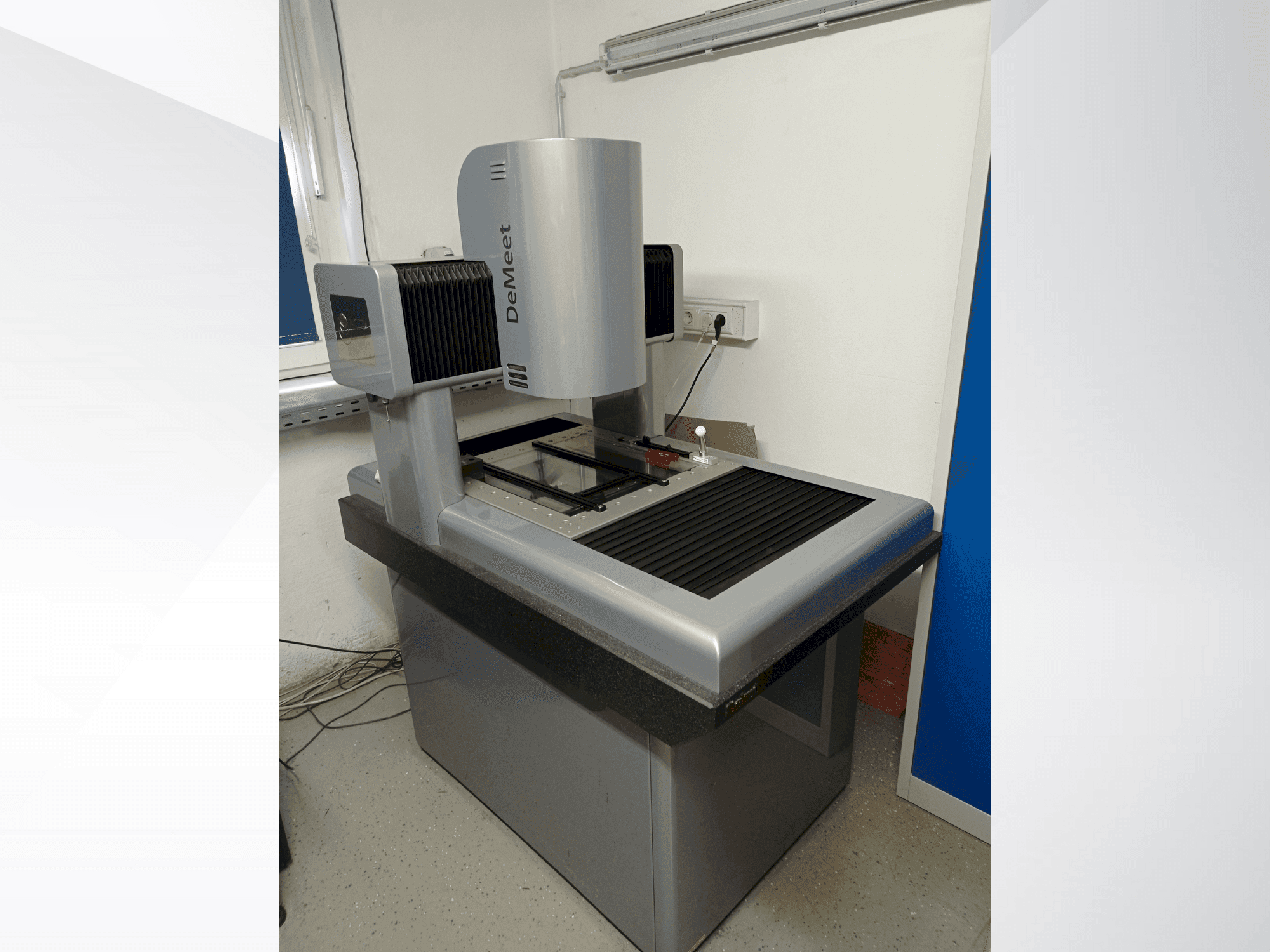

SCHUT - DeMeet 404DE-MEA-SCH-2017-00001

- Mätbord (mm): x560, y584

- Maximal belastning på mätbordet (kg): 50

- Videosystem: DeMeet Sony-sensorkamera

- Alternativ för telecentriska objektiv:

- Nikon: 3,0x (alternativ: 1,0x, 5,0x, 10,0x)

- Leica-Design: 2,0x (alternativ: 1,0x, 5,0x, 10,0x)

- Mitutoyo: 3,0x (alternativ: 1,0x, 5,0x, 10,0x)

- Ringbelysning: 3 ringar, 16 segment, 48 celler (justerbar)

- Genomsläppligt och koaxialt ljus: Justerbart

- Beröringsprobsystem: Renishaw TP20 (kombinationsversion)

- Konstruktion: Fast bro med basplatta i granit enligt DIN 876/00

- Konstruktion: Extremt spänningsfritt, ytslipat gjutjärn

- Mätbordets material: Förnicklat stål, spänningsfritt

- Linjära styrningar: THK-linjära styrningar

- Linjärgivare: Renishaw TONiC linjärgivare

- Drivsystem: Faulhaber DC-servomotorer

- Styrning/manövrering: Motoriserad joystick/CNC

- Mätområde: X = 400 mm, Y = 400 mm, Z = 200 mm

- Mätbordets mått: X = 560 mm, Y = 584 mm

- Max. bordets lastkapacitet: 50 kg

- Maskinens mått (B x L x H): 870 mm x 1245 mm x 1580 mm

- Maskinens vikt: 700 kg

- Upplösning: 0,1 µm

- Max. förflyttningshastighet: X/Y = 250 mm/s, Z = 55 mm/s

- Max. acceleration: X/Y/Z = 500 mm/s²

- Standardnoggrannhet (L i mm):

- Videoprestanda: X/Y/Z 3,9 + L/150 µm (XY 4,5 + L/150 µm)

- Kombinerad exekvering: X/Y/Z 3,9 + L/150 µm (XYZ 4,9 + L/150 µm)

- Hög noggrannhet (L i mm):

- Videopräcision: X/Y/Z 2,9 + L/200 µm (XY 3,5 + L/200 µm)

- Kombinationsutförande: X/Y/Z 2,9 + L/200 µm (XYZ 3,9 + L/200 µm)

- Valfri noggrannhet (L i mm):

- Videostyrning: X/Y/Z 1,9 + L/250 µm (XY 2,5 + L/250 µm)

- Kombinationsutförande: X/Y/Z 1,9 + L/250 µm (XYZ 2,9 + L/250 µm)

- Matningsspänning: 90–120 V / 210–240 V (50–60 Hz)

- Effektförbrukning: 400 VA

- Driftstemperaturområde: 15 °C till 35 °C

- Nominell mätningstemperatur: 20 °C ± 0,5 °C

- Relativ luftfuktighet: 40 % – 70 % (icke-kondenserande)
