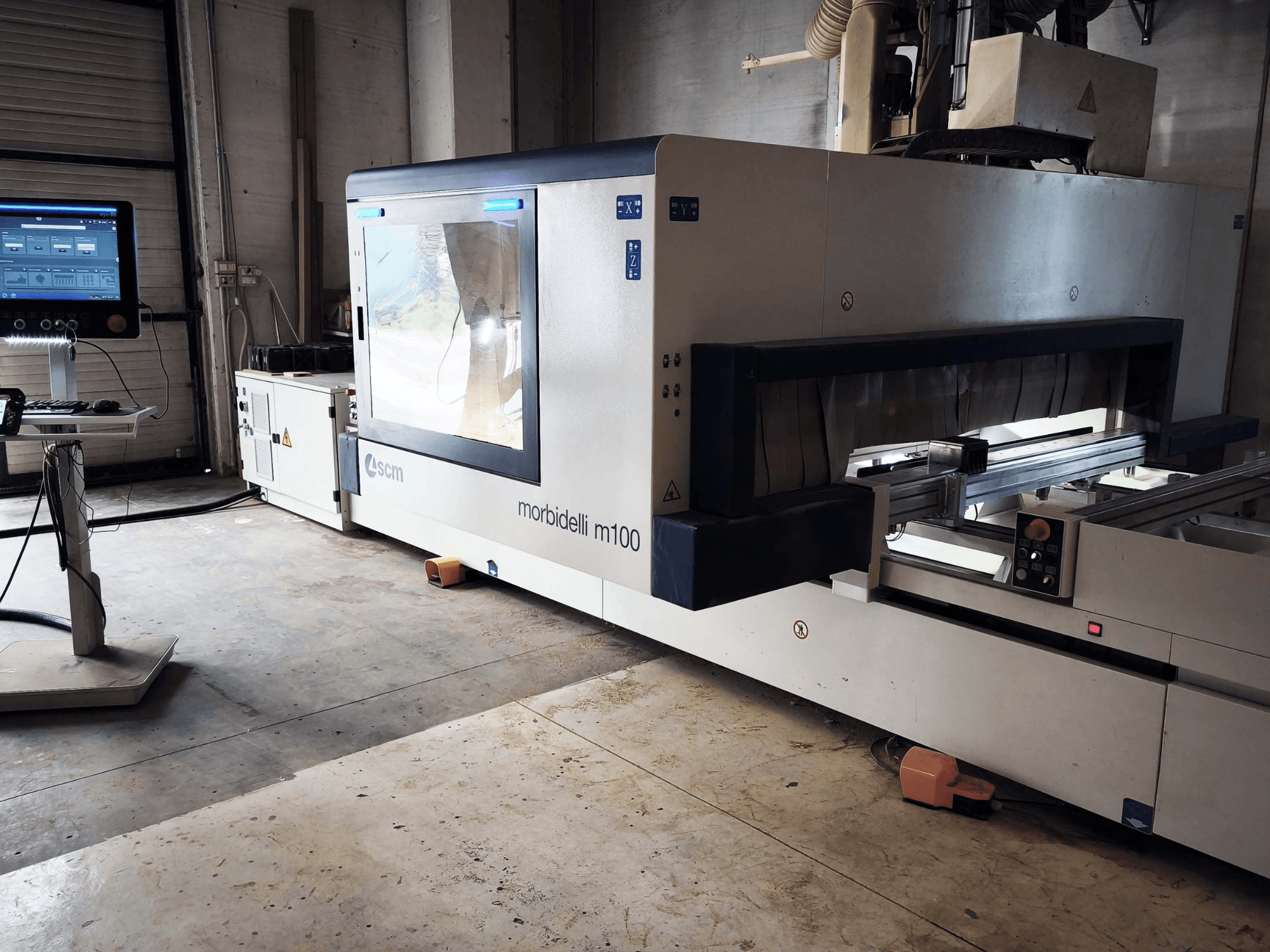

SCM - Morbidelli M100 IT-CNC-SCM-2023-00001

• Arbetsområde

  • Max. lastbredd för skiva / Y-genomgång: 2 200 mm

  • Z-axelns arbetsstycksgenomgång: 250 mm

  • Pendelns arbetslängd: 1 700 + 1 700 mm

  • X+Y-vektorhastighet PRO-SPACE: 56 m/min

  • X+Y-vektorhastighet PRO-SPEED: 78 m/min

  • PRO-SPACE säkerhetskonfiguration: X-axeln begränsad till 25 m/min för operatörens säkerhet

• 5-axlig fräsenhet – JQX

  • 5-axlig JQX-elektrospindel, HSK 63F

  • B-axelns rotation: ±185°, hastighet: 7 000°/min

  • C-axelns rotation: ±320°, hastighet: 7 000°/min

  • Programmerbar rotation i medurs/moturs, keramiska lager, vätskekyld

  • Automatisk avsugningshuv: 3 lägen + uteslutet läge

• Borraggregat – F23L Ro.Ax

  • 13 oberoende valbara vertikala spindlar

  • 5 horisontella borrhuvuden med dubbel utgång (3 i X, 2 i Y)

  • Borspindelns varvtal: 4 200 rpm (standard) / 3 000–8 000 rpm (med frekvensomriktare)

  • Integrerat sågblad i X-riktningen; maxdiameter 125 mm; tjocklek 2,2–6 mm

  • Sågbladets varvtal: 5 000 varv/min (standard) / upp till 10 000 varv/min (med frekvensomriktare)

  • Borrmotorns effekt: upp till 3,9 kW

  • Maximal borrlängd: 70 mm; spindelavstånd: 32 mm; Weldon-verktygsanslutning Ø10 mm

  • Högtrycksluftstöd: >64 kgf per spindel

• Verktygsmagasin (totalt upp till 28 positioner)

  • TRB14: 14 verktyg; max verktygs-Ø 300 mm (3-axlig) / 350 mm (5-axlig); max verktygsvikt 8 kg

  • FAST14: 14 verktyg; max. Ø 225 mm (såg) / 180 mm (cirkulära verktyg/vinkelaggregat); max. verktygsvikt 8 kg

• Arbetsbord och fastspänning

  • 6 × TV FLEX 1600-bord/skenor; pneumatisk låsning/upplåsning

  • Automatiska referensanslag: 6 bakre, 6 mellanliggande, 4 sidostopp

  • Extra främre anslag H=75

  • 4 pneumatiska skivlyftanordningar H=75

  • Möjlighet till pendelbearbete

  • Vakuumspänningssystem

• Vakuumutrustning

  • Vakuumpump: 250 m³/h

  • 18 fasta sugkoppar: 145 × 145 mm, H=75 mm

  • 6 roterande sugkoppar: 145 × 55 mm, H=75 mm

• Mätning/positionering

  • Automatisk verktygslängdsgivare

  • Dubbel laserpositionering (en projektor per arbetsområde)

  • Automatiska referenser för positionering av arbetsstycken

• Styrning och programvara

  • Maestro Active CNC HMI; Maestro CNC CAD/CAM

  • DXF-import; PGM-import / konvertering till PGMX

  • Parametrisk programmering; Verktygshanterare; Maestro APPS

  • Grafisk inställning av arbetsbord; kollisionskontroll; uppskattning av cykeltid

  • Möjlighet till fjärrhjälp; nätverksanslutning

• Operatörskonsol

  • eye-M PRO integrerad industri-PC, 21,5" Full HD-pekskärm (1920 × 1080)

  • Intel i7 2,80–3,60 GHz; 8 GB DDR4 RAM; 500 GB HDD

  • Ethernet RJ45; USB 3.0

  • Trådbunden TECPAD 7-tums fjärrkontroll; kabellängd 6,5 m

• Installationsdata

  • Installerad effekt: 23–28,5 kVA; 400 V; 50 Hz; 3-fas

  • Luftförbrukning: 450 Nl/min

  • Utsugshastighet: 30 m/s; utsugsanslutning Ø 250 mm

Tilläggsutrustning

• Verktygshållare och spännhylsor: ingår inte i erbjudandet

• Inga andra externa tillbehör (robotar, automatisering, spåntransportör, stångmatare etc.) anges som ingående
