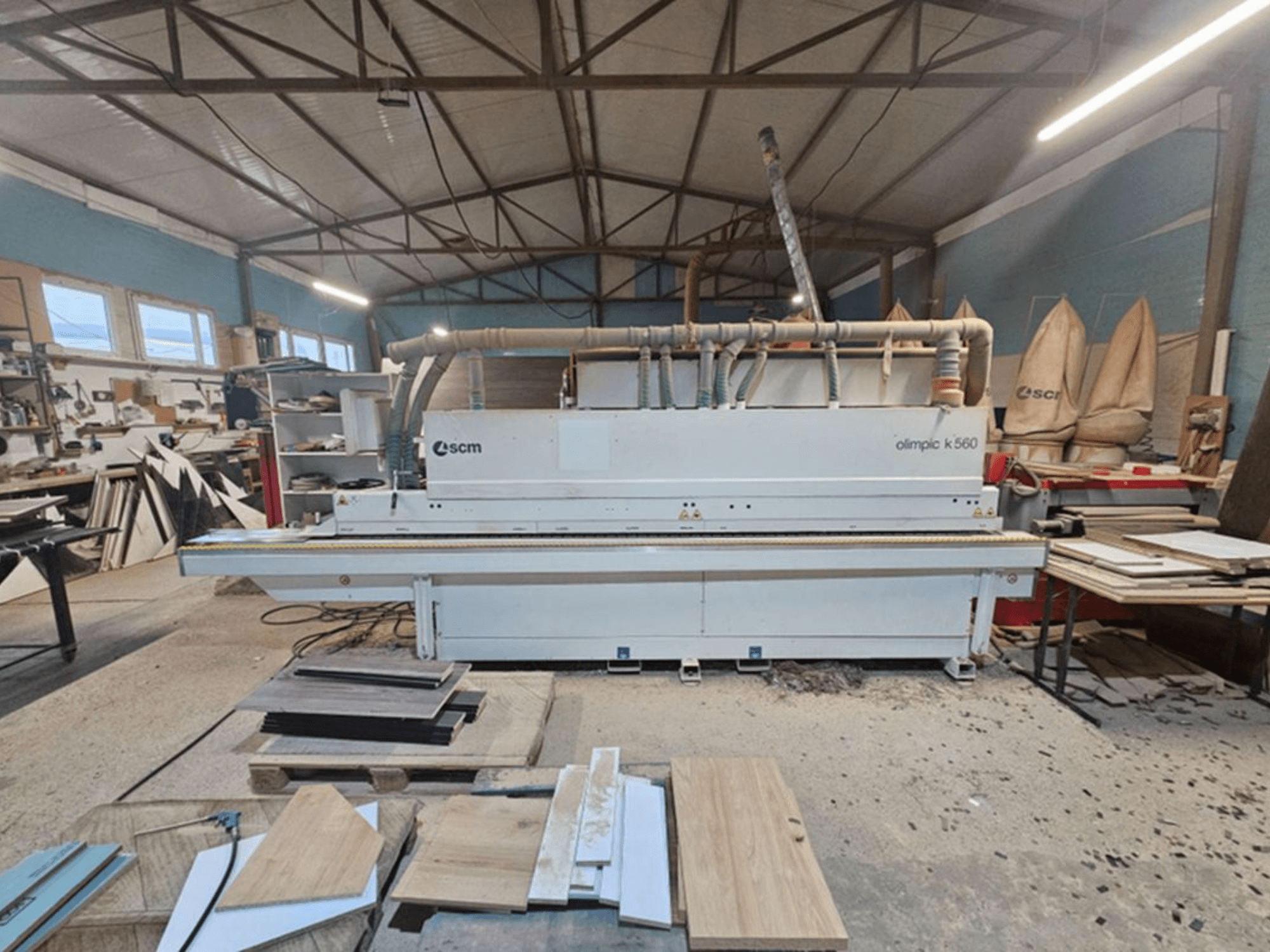

SCM - Olimpic K 560RO-EDG-SCM-2019-00003

Viktiga egenskaper

• Matningshastighet upp till 18 m/min med 600 mm avstånd mellan skivorna, även vid hörnrundning

• Touch 7-färgpekskärmsstyrning med grafik, programhantering, diagnostik och digital limtemperaturreglering

• 2-motor Round X-hörnrundningsenhet för hörnrundning och trimning

Tekniska specifikationer

• Matningshastighet: 12–18 m/min

• Arbetsstyckets tjocklek: 8–60 mm

• Kanttjocklek (rulle): 0,4–3 mm

• Kanttjocklek (band): 0,4–6 mm

• Maximalt kanttvärsnitt (rulle): 135 mm²

• Maximal rulldiameter: 800 mm

• Kantöverhäng: 2 mm upptill / 2 mm nedtill

• Avstånd mellan arbetsstycken: 600 mm

• Minsta arbetsstyckelängd: 140 mm

• Minsta arbetsstyckets bredd: 95 mm (60 mm med specialinställning)

• Minsta längd (rullmaterial): 180 mm

• Minsta längd (bandmaterial): 220 mm

• Öppning på arbetsstyckets tryckstång: 560 mm

• Arbetshöjd: 900 mm

Styrsystem (Touch 7)

• 7-tums färgpekskärm (16:9)

• Grafisk visning och simulering av alla enheter

• Styrning av alla enheter och automatiska startfunktioner

• 60 fritt redigerbara program

• Fullständig PLC-styrning med övervakning av encodern

• Digital temperaturreglering av limbehållaren

• Diagnostik med operatörsstöd

• Statistik: styckantal, kantlängd, kedjans drifttid

• Val av pass: första eller andra bearbetningspasset

Bearbetningsenheter

• Fogfräsning: två diamantfogfräsar, 1,8 kW vardera, 12 000 varv/min

• Limningsenhet VC-S4.1: 3 kW uppvärmning, 1,5 kg tank, Fastlock-snabbtillsats, motoriserad huvud- + tre tryckrullar

• Trimningsenhet K/SEL: två HF-motorer på 0,35 kW vardera, 12 000 varv/min, svängbar 0–15°

• Fräsaggregat R-K: två HF-motorer på 0,55 kW vardera, 12 000 varv/min, verktygsradie R2

• Rund X-hörnrundning: två HF-motorer på 0,35 kW vardera, 12 000 varv/min, spelfria precisionsstyrningar

• Skrapanordning RAS-K: verktygsradie R2

• Polerenhet SP-V: två motorer på 0,18 kW vardera, 3 000 varv/min

Tilläggsutrustning

• Autoset T-ER2 automatisk omställning:

  • Omkoppling mellan första och andra omgången

  • Automatisk ändring av kanttjocklek (t.ex. 0,4 mm till 2 mm)

• Sprutsystem för släppmedel/antiadhesiv AAR

• Limscraper RC-V

• H=64 mm diamantverktyg för slip-/förfräsningsgruppen
