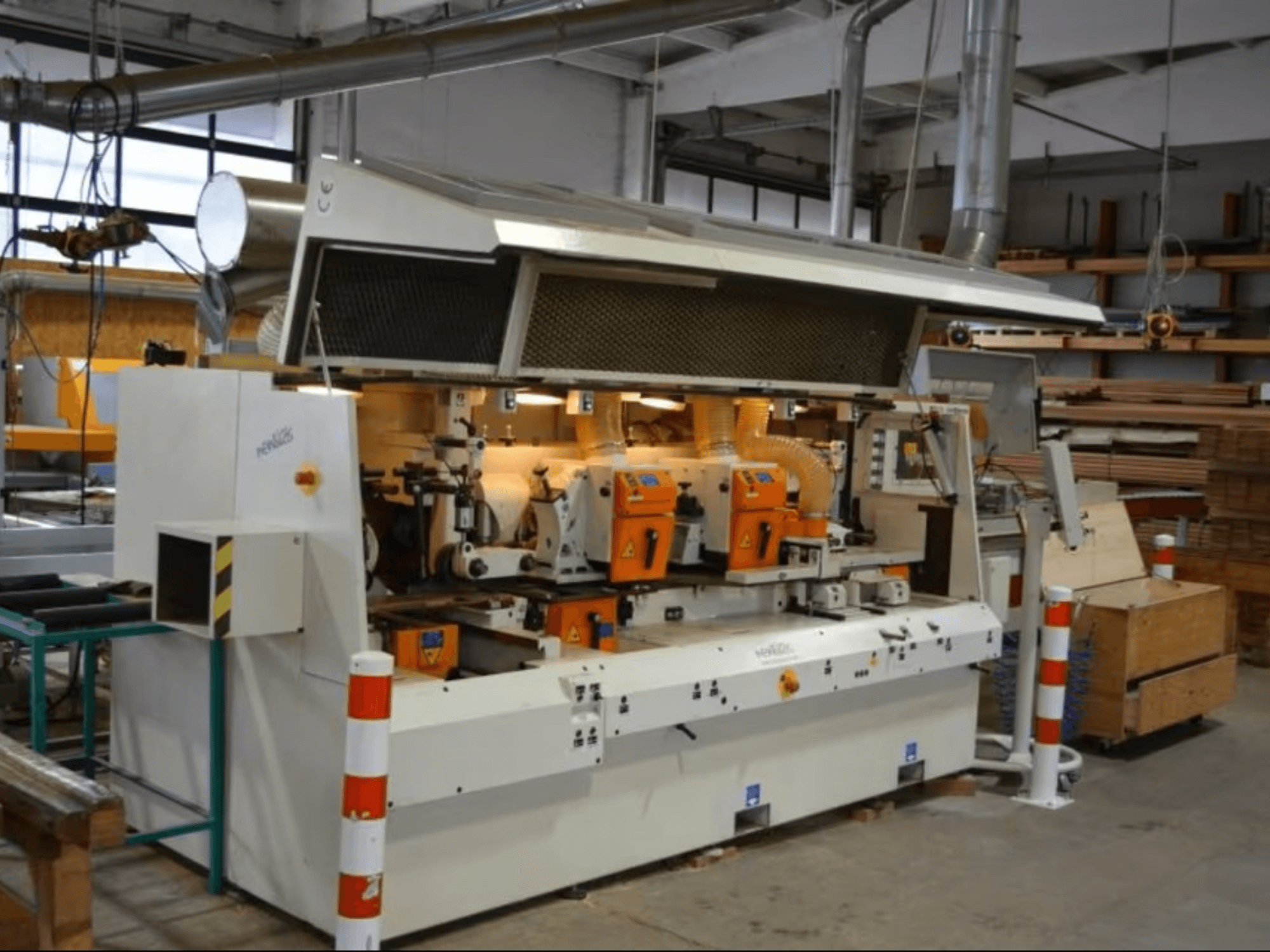

SCM - Superset NTEDE-MIL-SCM-2008-00001

• Konfiguration: 6 spindlar + 1 universalspindel (UNIWELLE) = 7 axlar; lämplig för profilering/kapning

• Styrning: MOBILE 10 pekskärm

• Gränssnitt/verktygssystem: HSK 85S Powerlock; T-SET snabbväxling av spindlar; snabbspännanordningar

• Arbetsområde:

  • Arbetsbredd (färdigbearbetad): 15-240 mm

  • Arbetshöjd (färdigbearbetad): upp till 125 mm

  • Minsta längd på arbetsstycket: 450 mm

• Spindlar:

  • Hastighet: 6.000 / 8.300 varv/min

  • Diameter: 40 mm

  • Monteringslängd: vertikalt 220 mm, horisontellt 250 mm

  • Axiell justering: vertikalt 75 mm, horisontellt 45 mm

  • Flygcirkeldiameter: dressers 120-140 mm; profilspindlar 100-200 mm

  • Profileringsdjup på 2:a nedre axeln med Ø200 mm verktyg: 15 mm

• Motorer:

  • Matningsmotor: 4 kW (inverterstyrd)

  • Spindel för dressning/planering: 7,5 kW

  • Höger vertikal spindel: 7,5 kW (Powerlock HSK 85)

  • Vänster vertikal spindel: 7,5 kW (Powerlock HSK 85)

  • Övre horisontell spindel 1: 7,5 kW (snabbspänning)

  • Övre horisontell spindel 2: 7,5 kW (Powerlock HSK 85)

  • Nedre horisontella spindeln: 7,5 kW (Powerlock HSK 85)

  • Universell spindel: 7,5 kW (snabbspänning)

• Matningssystem:

  • Matningshastighet: 6-36 m/min (via inverter)

  • Matningsrullar: Ø140 mm; 2 rullar 140 x 25 per mataraxel

  • Motordriven matarvals i arbetsbord och utmatningsbord

  • Två matarenheter efter överspindlarna för att minska centrumavståndet från 620 till 450 mm

• Bord och styrningar:

  • Matarbordets längd: 2.500 mm

  • Justeringsområde för matarbord och inmatningsstyrning: 10 mm

• Tryck, styrningar och säkerhet:

  • Horisontellt tryck före hyveln med on/off-omkopplare

  • Horisontell tryckanordning före hyvelaxeln, omkopplingsbar från kontrollpanelen

  • Pneumatiska tryckskor framför de övre horisontalspindlarna

  • Tryckskor framför skyddet för den horisontella spindeln

  • Härdad insats i arbetsbordet före hyveln

  • Belysning inuti skyddshöljet

• Smörjning:

  • Tvångssmörjning (basutrustning)

  • Manuell centralsmörjning

  • Manuell pump för smörjning av arbetsbord

• Positionering/justering:

  • Elektronisk horisontell positionering

  • Elektronisk inställning/justering av verktygsdiameter

• Utsugning:

  • Erforderlig utsugningskapacitet: min. 10 443 m³/h

• Övrigt:

  • På/av-brytare för matningsenhet före hyveln

Ytterligare utrustning

• Utsugningsslang ingår

• Powerlock monteringsfäste ingår

• Verktyg ingår för HSK-spindlar; 240 mm skärhuvuden installerade på horisontella spindlar

  • Obs: Alla verktyg som visas ingår inte

• Dokumentation: reservdelskatalog (8 kompletta PDF-kataloger)
