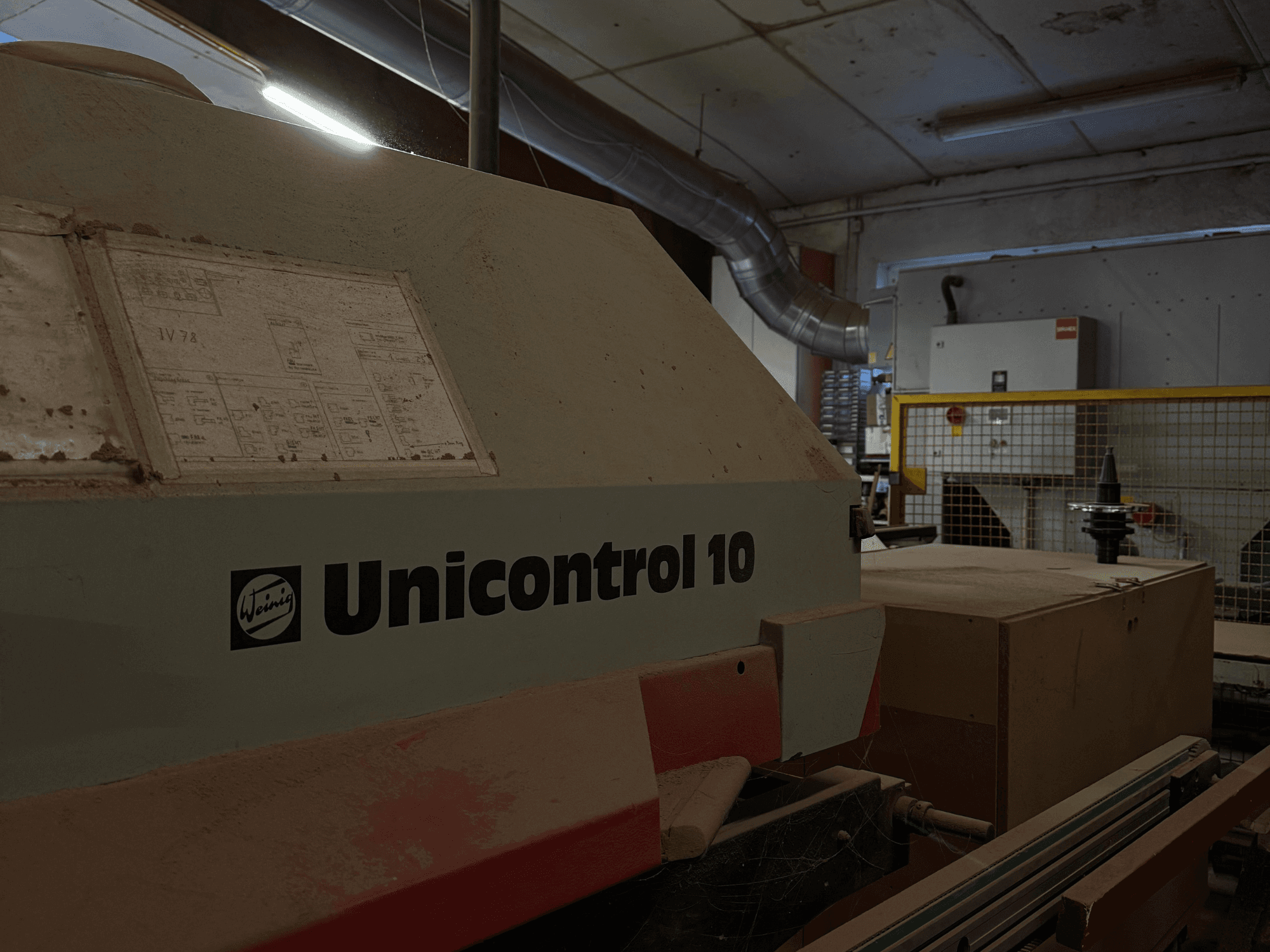

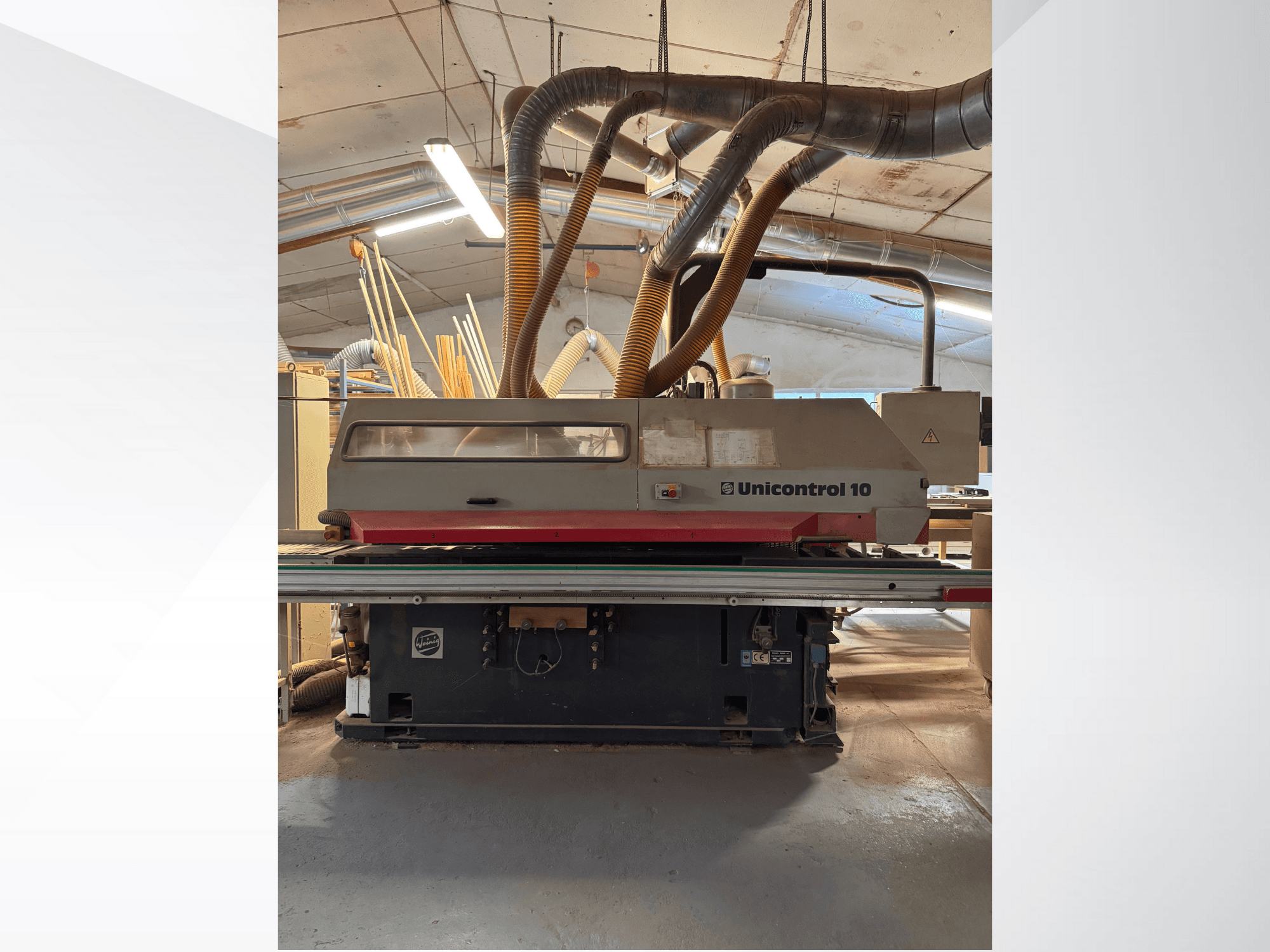

WEINIG / DIMTER - Weinig Unicontrol 10-5DE-MIL-WEI-1998-00001

• Kapacitet

  • Arbetsbredd: 40-220 mm

  • Arbetshöjd (längsgående bearbetning): 40-100 mm

  • Arbetshöjd (tvärgående bearbetning): 40-100 mm (höjd för mothållsvirke 80 mm)

  • Arbetsstyckets längd (längsgående): min. 220 mm + 2 x tapplängd

  • Arbetsstyckets längd (tvärgående): min. 275 mm + 1 x tapplängd med 320 mm verktygsdiameter

• Matning (korsbearbetning)

  • Motoreffekt: 0,3 kW

  • Matningshastighet: 3-25 m/min

  • Fastspänning av arbetsstycke: 2 spännklor

  • Längdstopp: med skala och läsförstoringsglas för yttermått på karm eller båge

  • Räkneverk: pneumatiskt klockat, 4 positioner (ej för studiofönster), upp till trähöjd max. 80 mm

  • Dubbeldelspaket: enkel- eller dubbeldelsmatning, med korsseparering och fasthållningssystem

    • 1:a delen (liggande på stoppet) träbredd: 55-90 mm

    • 2:a delen träbredd: 130 mm

• Matning (längsgående bearbetning)

  • Motoreffekt: 2,2 kW

  • Matningshastighet: 4-18 m/min (steglöst inställbar via frekvensomvandlare)

  • Avstånd mellan matarvalsarna: 100/120 mm

  • Matarvalsens bredd: 30/50 mm

  • Matarvalsens diameter: 95 mm

• Bearbetningsenheter

  • Såg för avkortning

    • Motoreffekt: 3 kW

    • Spindeldiameter: 40 mm

    • Spindelhastighet: 2800 rpm

    • Verktygssvängning: max. 400 mm

    • Axiell justering: pneumatisk mot 4-faldig revolver

  • 1:a spindeln med tapp och spår

    • Motoreffekt: 11 kW

    • Spindelns diameter: 50 mm

    • Spindelhastighet: 3250 rpm

    • Verktygssvängning: max. 320 mm

    • Längd för fastspänning av verktyg: 320 mm

    • Axiellt justeringsområde: 240 mm

    • Antal verktyg: 4 x 80 mm

    • Axiell justering: hydraulisk

  • 1:a profileringsspindel

    • Motoreffekt: 11 kW

    • Spindelns diameter: 50 mm

    • Spindelhastighet: 6000 rpm

    • Verktygsdiameter: max. 232 mm

    • Verktygets nollsvingcirkel: 130-140 mm

    • Verktygets fastspänningslängd: 320 mm

    • Axiellt/radiellt justeringsområde: 240/80 mm

    • Antal verktygspositioner: 4 x 80 mm

    • Axiell justering: hydraulisk

  • 2:a profileringsspindel

    • Motoreffekt: 11 kW

    • Spindelns diameter: 50 mm

    • Spindelhastighet: 6000 rpm

    • Verktygsdiameter: max. 232 mm

    • Verktygets nollcirkel: 130-140 mm

    • Verktygets fastspänningslängd: 320 mm

    • Axiellt/radiellt justeringsområde: 240/80 mm

    • Antal verktygspositioner: 4 x 80 mm

    • Axiell justering: hydraulisk

  • Mekaniska spindelbromsar

    • För profileringsspindel(ar)

    • För kapsåg och profilerings-/sågenheter

  • Profilfräsenhet (horisontell, upptill; framför den sista profileringsspindeln)

    • Radiellt indexerad: 2 positioner

    • Axiellt indexerad: 2 positioner

    • Motoreffekt: 3 kW

    • Spindelns diameter: 40 mm

    • Spindelhastighet: 5850 rpm

    • Verktygssvängning: 130 mm

    • Verktygets fastspänningslängd: 40 mm

    • Axiellt justeringsområde: 52 mm

    • Radiellt justeringsområde: 125 mm

  • Profilfräsenhet (vertikal, höger; vid maskinens ände)

    • Radiellt indexerad: 2 positioner

    • Axiellt indexerad: 2 positioner

    • Motoreffekt: 3 kW

    • Spindeldiameter: 40 mm

    • Spindelhastighet: 5850 rpm

    • Verktygssvängning: 210 mm

    • Verktygets fastspänningslängd: 160 mm

    • Axiellt justeringsområde: 90 mm

    • Radiellt justeringsområde: 100 mm

  • Längd tapp- och spårspindel (640 mm verktygsspännlängd, istället för 320 mm spindel)

    • Motoreffekt: 15 kW

    • Spindelhastighet: 2925 rpm

    • Antal verktygspositioner: 8 x 80 mm

    • Axiellt justeringsområde: 560 mm

Extra utrustning

• Laserstyrljus för kapsåg för sektionsavkänning

• Anordning för studiofönster

  • Svängbart längdstopp +/- 60° med elektronisk digital display och pneumatisk fastspänning

  • Glidande motstång

  • Specialtryck för produktion av snedställda delar

  • Begränsning: trätjocklek max. 120 mm

  • Vid -60°: arbetsstyckets bredd max. 110 mm med 80 mm tapplängd, eller max. 150 mm med motprofiler

• Paket för fräsning

  • Synkroniseringsanordning med automatisk nedsänkning (på 1:a profileringsspindeln)

  • Stödskena med glidande bälte

  • Hög-/lågtaktad matarvals upp till 2:a profileringsspindeln för att förkorta fräsvägen

  • Programvarutillägg med 100 fritt programmerbara frästyper

• Två axiellt klockade matarvalsar mittemot båda profileringsspindlarna för tillverkning av smala, korta detaljer

• Styrning av steg

  • Automatiskt klockad styrstång i stoppet för produktion av stegpinnar

  • Spårstödsstång ovanifrån i området för den vertikala högra profilfräsenheten i maskinens ände

• Elektronisk höjdjustering för matning med elektronisk digital display

• Automatiskt vändsystem för enmansdrift, inklusive transportör vara
