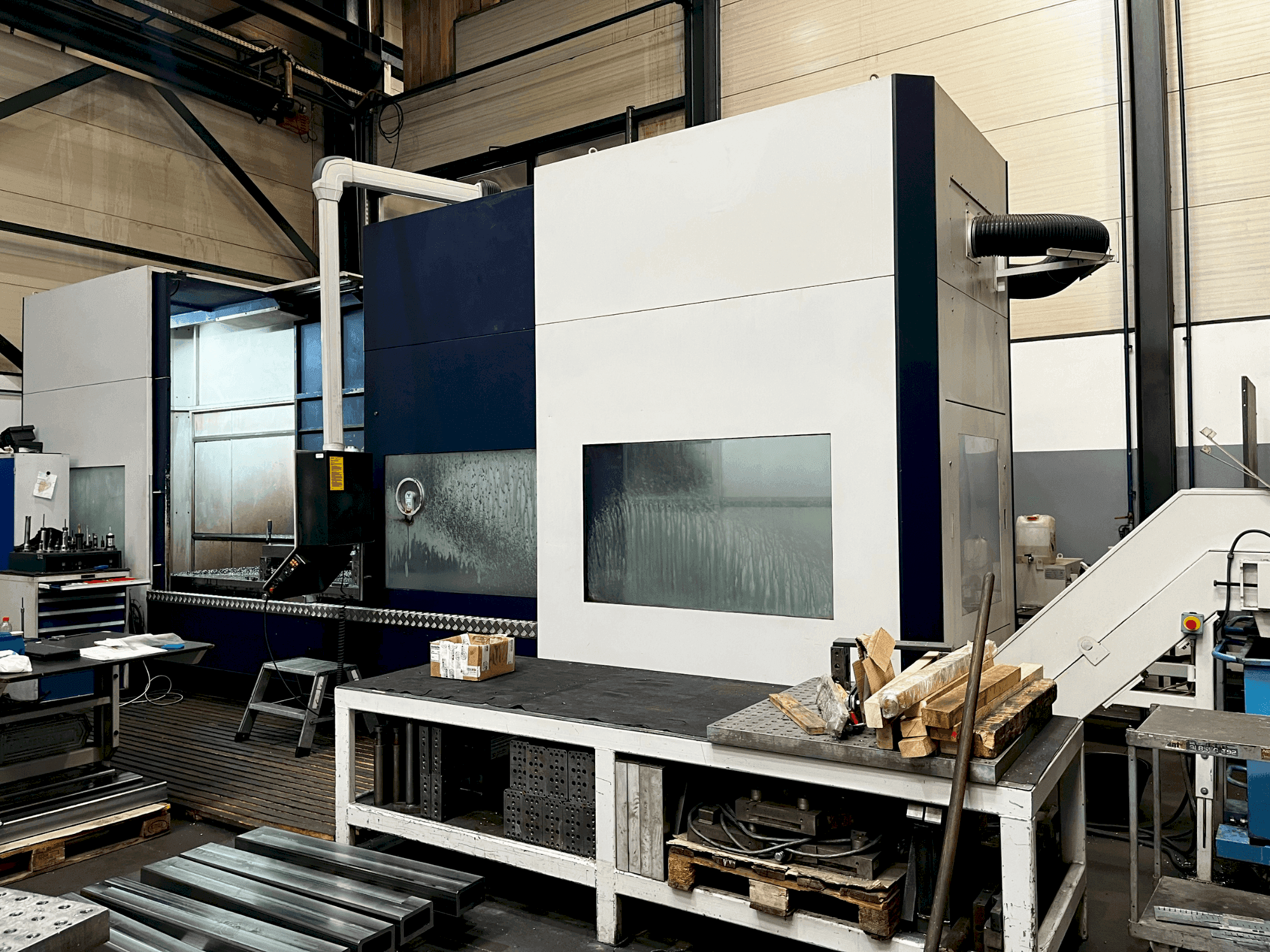

Soraluce TA-35A-maskinen framifrån

Soraluce TA-35A

Soraluce - TA-35A

2015

3 423 550 SEK

gindumac-pris
(Ex works)
få en officiell offert
Besök maskinen
ge ett motbud
Ladda ned PDF

Har du fler frågor? Kontakta oss!

sales contact

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

whatsapp
Hör av dig på Whatsapp
Visa på originalspråket

Denna SORALUCE TA-35A fräsmaskin tillverkades 2015 i Spanien. Den är utrustad med en HEIDENHAIN iTNC 530 HSCI (3 axlar + spindel) Vridbar fjärrkontroll med led. Inkluderar en 19" platt skärm, metalliskt tangentbord med integrerad mus, och USB-gränssnitt vid kontrollpanelen. Processorhastighet 0,5 ms ingår också. Interpolationssvarvning med HEIDENHAIN iTNC 530 bestående av CAM-system, HEIDENHAIN postprocessor, mjukvaruanpassning C-axel. Maskinen har bärbar elektronisk handratt HEIDENHAIN HR 410 med 3 m spiralkabel. Kassera ett automatiskt indexerande fräshuvud med 2,5° x 2,5° uppdelning och hastigheter upp till 4000 min-1, 28 kW, 479 Nm, inklusive luftkylning/oljedimma smörjning, verktygsspännkraft 20 000 N, verktygshållare ISO 50 - DIN 69871 A (H200), krävs ej vid val av fräshuvud H210. Inkluderar en komplett stänkskyddskåpa med en höjd av 2.600 mm. Består av två framdörrar och en bakdörr för manövrering av maskinen fram- och bakifrån. Alla dörrar och väggar är utrustade med totalt 7 fönster. Hydraulvikten kompenseras av en direktverkande på den vertikala sliden. Innehåller ett Maskinbord med 5 x T-spår 22 H12 ( 6 x T-spår för bordsbredd 1000 mm) och en referensspår 22 H8, T-spåravstånd 140 mm.

Översikt

  • märke: Soraluce
  • år: 2015
  • MODELL: TA-35A
  • tillämpningstyp: Fräsning
  • Plats: Kroatien
  • maskintyp: Fräsmaskin
  • tillgänglighet: Omedelbart
  • styrenhetens märke: HEIDENHAIN
  • GINDUMAC-ID: HR-MIL-SOR-2015-00002

Teknisk information

Allmän information

  • Maskinvikt: 18500 KG

Styrenhet

  • Märke: HEIDENHAIN
  • Modell: iTNC 530 HSCI
  • Fjärrkontroll: Ja

Huvuddrev

  • Antal spindlar: 1
  • Hastighetsfrekvens för spindel: 20-4000 1/MIN
  • Motorkraft i spindeln: 28 kW
  • Antal axlar: 3

Rörelse

  • X-AXEL Rörelse: 3500 mm
  • Y-AXEL Rörelse: 1250 mm
  • Z-AXEL Rörelse: 1200 mm

Bord

  • Yttre längd: 2700 mm
  • Yttre bredd: 1000 mm
  • Antal verktygsplatser: 6 x 22 H12

Ytterligare information

    Maskinfördelar

    • Tekniska maskinfördelar:
      • - T-spår 6 x 22 h12 // referensspår 1 x 22 // h8 t-spår avstånd 140 mm
      • - Verktygshållare (tillval) iso 50, din 69871 ad
      • - Matningsområde: x-, y-, z-axel 10 - 10000 mm/min // max. Matningshastighet: x-, y-, z-axel 25000 mm/min // max. Matningskraft: x-, y-, z-axel 10000 n // medelacceleration 2 m/s2
      • - Styr heidenhain itnc 530 hsci (3 axlar + spindel), inklusive 19" platt skärm, metalliskt tangentbord med integrerad mus, och usb-gränssnitt på kontrollpanelen. Processorhastighet 0,5 ms inklusive heidenhain smart. Nc // roterbar kontrollhängare med koppling // vridmoment 479 nm
      • - Interpolationssvarvning med heidenhain itnc 530 bestående av kamsystem, heidenhain postprocessor, mjukvaruanpassning c-axel (spindel)
      • - Bärbar elektronisk handratt heidenhain hr 410 med 3 m spiralkabel
      • - Automatiskt indexerande fräshuvud med 2,5° x 2,5° delning och hastigheter upp till 4000 min-1, 28 kw, 479 nm, inklusive luftkylning/oljedimsmörjning, verktygsspännkraft 20 000 n, verktygshållare iso 50 - din 69871 a (h200), krävs inte vid val av fräshuvud h210.
      • - Kylsmörjsystem extern kylning (kv 1 / standard) med 250 l tankvolym, leveranstryck 5 bar, leveranshastighet 50 l/min, kammarfiltersystem med mikrofläkt och oljeremskimmer med integrerade timers, utlopp vid fräshuvudet via dusch ring (d9)
      • - Komplett uppsättning fixatorer (korta ankarskruvar).
      • - Teleservice (tel10): fjärrdiagnos via fjärrkontrollmjukvara (internet) eller via vpn-mjukvara/router (internet).
    • Kvalitativa maskinfördelar:
      • - Hydraulisk viktkompensering direkt på den vertikala sliden.
      • - Komplett stänkskyddskåpa med en höjd på 2 600 mm. Består av två framdörrar och en bakdörr för manövrering av maskinen framifrån och bakifrån. Alla dörrar och väggar är försedda med totalt 7 fönster.
      • - Spindelorientering och gängskärning utan kompenserande chuck.
      • - Heidenhain ac-drivmotorer i alla axlar med digital drivteknik.
      • - Ina linjärt rullstyrningssystem rue45-el i alla axlar // automatisk centralsmörjning med tryck- och tidsövervakning för alla axel- och rörelsekomponenter // kulskruvar (it5) i alla axlar // direkt linjärt mätsystem av heidenhain i alla axlar.
      • - Teleskopskydd för x-axelns styrningar.
      • - Elektrisk utrustning från siemens.
      • - Hydraulsystem av vickers.
      • - Arbetsplatsbelysning (enligt ossberger).
      • - Målning ral 5011 (stålblå), ral 7035 (ljusgrå)

    Extra information

    • - 2 uppsättningar dokumentation (1 x papper och 1 x cd-rom) // 3D-modell av maskinen i .step- eller .iges-format.

*Det kan finnas skillnader mellan de data som visas och de faktiska värdena, detta bör bekräftas av försäljningsrepresentanten.
