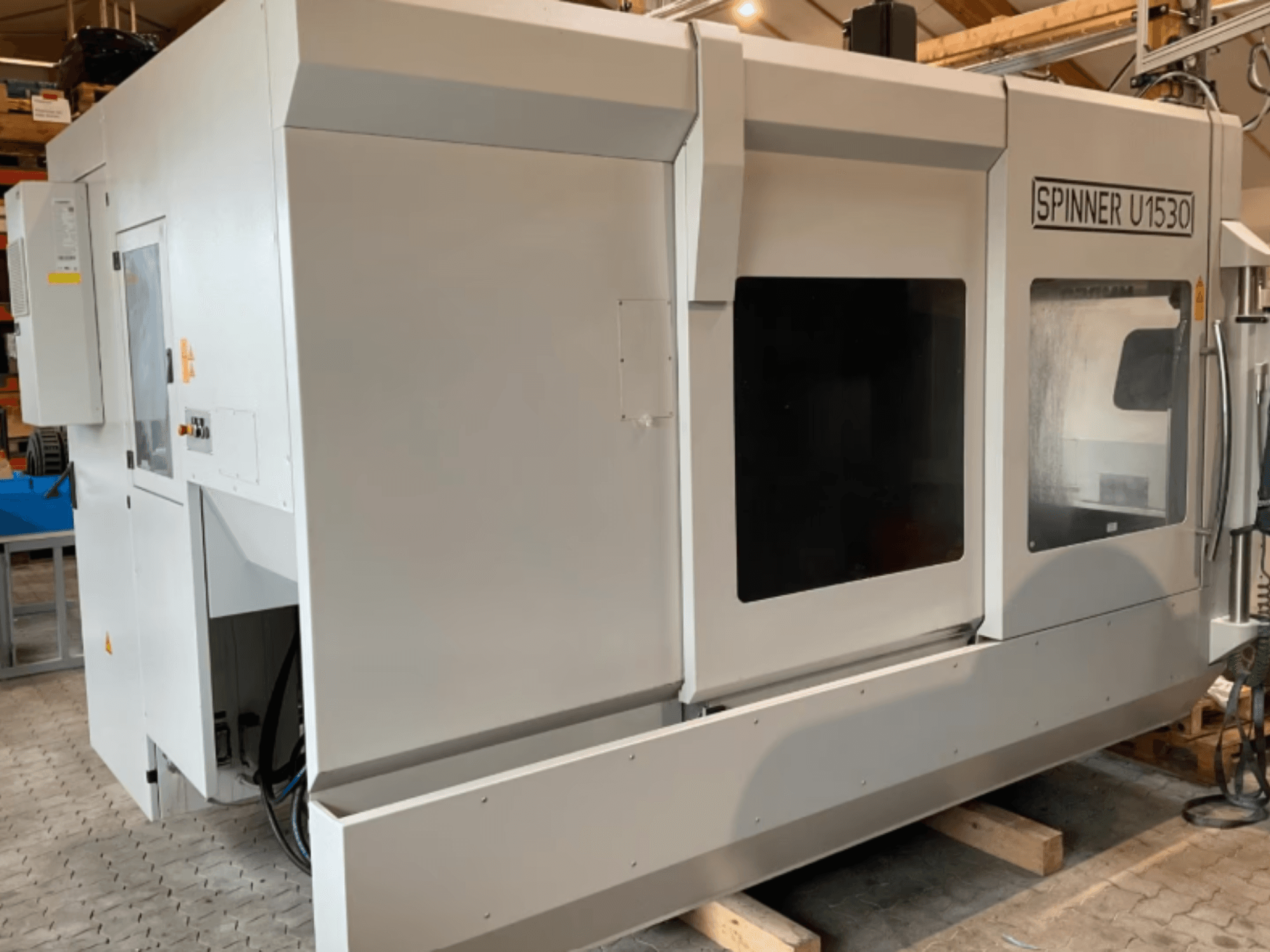

Denna 5-axliga SPINNER U5-1530 tillverkades 2021. Den har en imponerande rörelseväg på 1530 mm i X-axeln, 530 mm i Y-axeln och 465 mm i Z-axeln. Maskinen har ett fast, stabilt bord i kombination med ett 2-axligt roterande/lutbart bord, vilket ökar dess mångsidighet. Om du är ute efter högkvalitativa bearbetningsmöjligheter bör du överväga det vertikala bearbetningscentret SPINNER U5-1530 som vi har till salu. Kontakta oss för mer information.
Översikt
- märke: SPINNER
- år: 2021
- MODELL: U5-1530
- produktionstimmar: 6000
- tillämpningstyp: Fräsning
- Plats: Tyskland
- maskintyp: Vertikalt bearbetningscenter
- styrenhetens märke: SIEMENS
Teknisk information - SPINNER U5-1530
Styrenhet
- Styrmärke: SIEMENS
- Styrmodell: 840D-SPIOS V1
Mått
- Maskinvikt: 10500 kg
Rörelse
- Antal axlar: 5
- X-axelns rörelse: 1530 mm
- Y-axelns rörelse: 530 mm
- Z-axelns rörelse: 465 mm
Teknisk specifikation
- Spindelhastighet: 12000 RPM
- Kylning genom spindel: Ja
- Antal verktygsplatser: 54
Ytterligare information
- Antal axlar: 5-axlig simultan
- Bordskonfiguration: Fast, styvt bord (Starrtisch U-1530) kombinerat med ett 2-axligt roterande/lutbart bord (SPRT650 / Version T)
- Spindelhastighet: upp till 12 000 varv/min (avancerat spindeltillval)
- Spindelkon: SK40
- Verktygsmagasinkapacitet: 54 positioner
- Kortslutningseffekt i nätet (SK-Netz): >= 1,6 MVA (100xPnE/R-Modul i kW)
- Ansluten belastning: 26 kVA
- Nominell spänning: 3~ 400 V + N + PE
- Skyddsanordningens nominella ström (In): 50 A
- Driftsström (Ib): 42 A
- Nätfrekvens: 50 / 60 Hz
- Nät- och anslutningstyp: TN-nät (5-ledare) med jordad och belastbar stjärnpunkt
- Jordfelsbrytare (RCCB): Utan FI-Schalter (rekommenderas)
- Styrsystem: SIEMENS 840D-SPIOS V1 (SINUMERIK 840D sl sl SPIOS V2-plattform)
- Mätsystem: X/Y/Z linjära skalor (U-1530 Advanced) i kombination med en BLUM 3D-arbetsstycksgivare och B/C-axelmätsystem
- Kylvätska genom spindeln (IKZ): Ja, med en högtrycks-CTS-enhet och högtryckstank (BAZ 70 bar)
- Rotationsaxelbromsning: Hydrauliska bromsar på B- och C-axlarna med 2-vägs roterande koppling (70/7 bar)
- Omgivningstemperaturintervall: 15 °C < T < 35 °C
- Relativ luftfuktighet: <= 70 % vid 20 °C
- Maskinens totalvikt: ~10 500 kg (basmaskin) + ~377 kg (spåntransportör) + 170 liter kylvätskevolym
- Första språk: Tyska
- Andra språk: engelska
- Multifunktionell handhållen kontrollterminal: Ingår
- Shopmill: Ingår
- 4-axlig bearbetningsroterande axel: Ingår
- 3D-simulering: Ingår
- Identifiering av återstående material: Ingår
- Samtidig inspelning av bearbetningen: Ingår
- Funktioner för automatisk avstängning: Ingår
- Kinematikmätning: Ingår
- Avancerad ytbehandling: Ingår
- Spline-interpolering: Ingår
- 2 GB extra minne: Ingår
- Funktioner för beröringssond: Ingår
- Kylsystem + U-chip-transportör U1530: Ingår
- Blåsluft vid spindelhuvudet: Ingår
- Tryckluft genom frässpindeln: Ingår
- Sköljpistol: Ingår
- Robotdörr, höger: Ingår
- UNIROB-V2021-Interface Basis: Ingår
- Digital dokumentation: Tyska
- Öglor för kranavlastning: Ingår
- Standardlackering: Ingår
- Elektrisk utförande: EUROPA-ST
- Systemets hydraultryck: 68 bar
- Hydrauliskt tryck för fastspänning (4:e/5:e axeln): 35 bar
- Pneumatiskt driftstryck: 6 bar
- Tryckluftsförbrukning: 180 normliter/min
- Maximal ljudnivå: 73 dB(A) vid normal drift
*Det kan finnas skillnader mellan de data som visas och de faktiska värdena, detta bör bekräftas av försäljningsrepresentanten.
