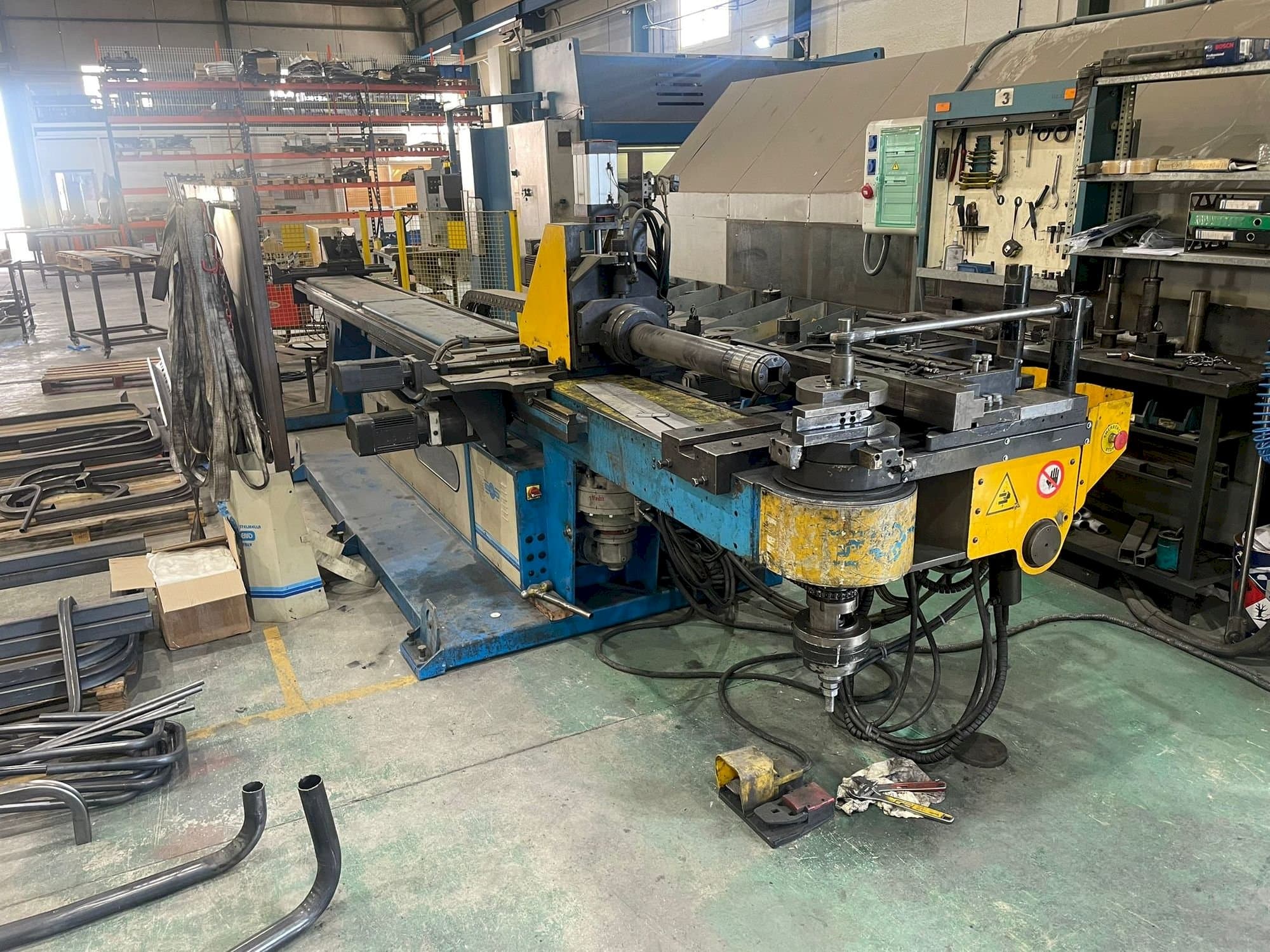

STAR-BEND STAR 800 CN6/GEN/L

Maskinfördelar

• Tekniska maskinfördelar:
  • - Minsta inre böjradie (_1) med standardaxel (Ø 60 mm) <= 40 mm
  • - Maximal böjradie med standardarm (på rörets axel) 320 mm
  • - Maximal böjradie med specialarm (på rörets axel) 600 mm
  • - Användbar längd på spindel (_3) 6000 mm
  • - Spindelhals (över formcentrum) 1200 mm
  • - Huvudhöjd (från halsens mitt) 520 mm
  • - Arbetshöjd från formcentrum till golv (_2) 1210 mm
  • - Maximal böjvinkel 220°.
  • - Positioneringens inre stigning 80 mm
  • - Justerbar spännvagnsslag 120 mm, justerbar spindelväg (_2) 0-100 mm, justerbar kontrastslid 120 mm
• Kvalitativa maskinfördelar:
  • - Precisionshastighet: max. Böjhastighet (y-axel)(*2) 90°/1".
  • - Max. Översättningshastighet (x-axel) 1000 mm/1".
  • - Max. Rotationshastighet (z-axel) 360°/1".
  • - Repeterbarhet translationshastighet (x-axel) +/- 0,1 mm.
  • - Repeterbarhet av böjningsvinkel (y-axel) +/- 0,1°.
  • - Repeterbarhet rotationsvinkel (z-axel) +/- 0,1 °.
  • - Maximal produktivitet (med böjar vid 90°) 500 cykel/timme
