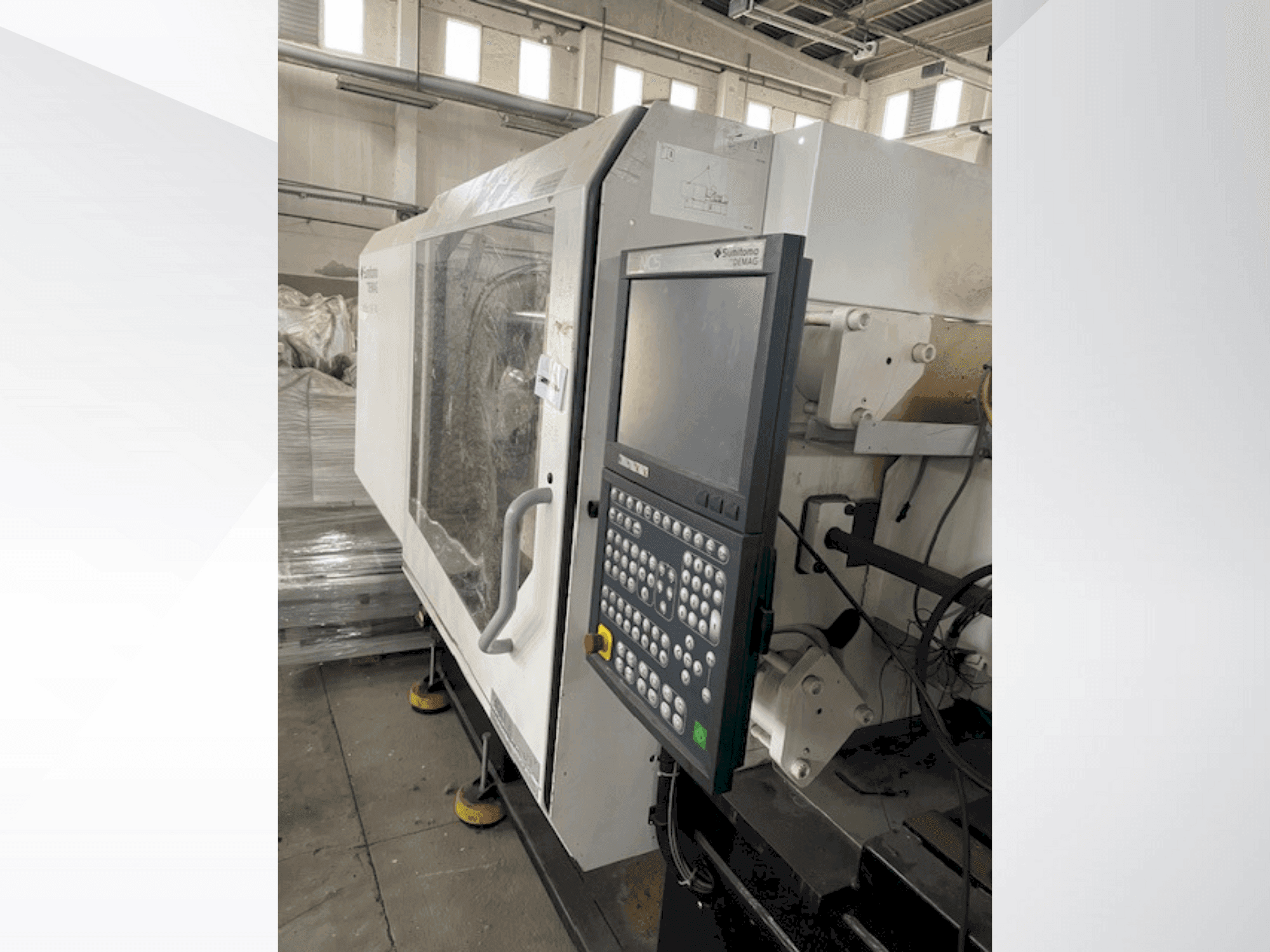

SUMITOMO SHI DEMAG - IntElect 160/520-340 smartDE-INJ-SUM-2013-00003

Ytterligare utrustning

• Sepro-robot SDR 11

Maskinfördelar

Tekniska maskinfördelar

• Spännenhet: 160 / låskraft: 1760 kn / öppningsslag max: 495 mm / formens installationshöjd, min: 275 mm / formens installationshöjd, max: 585 mm
• Plattavstånd, max: 1080 mm / formmonteringsplattor (hxv): 760 x 785 mm / fritt kolumnavstånd (hxv): 520 x 520 mm
• Utkastarrörelse: 125 mm / utkastarkraft: 35 kn
• Injektionsenhet: 340 / skruvdiameter: 35 mm / l/d-förhållande: 20 / injektionsflöde (ps) utan ackumulator: 288 cm³/s
• Doseringsslag: 162 mm / munstycksslag, max: 350 mm / munstycksdjup (svo): 20 mm / munstyckskontakttryck: 30 kn
• Materialbehållarens kapacitet: 35 l / injektionshastighet, max. , standard: 300 mm/s / injektionshastighet, max. , ökad: 500 mm/s
• Nettovikt utan oljepåfyllning: 7300 kg

Extra information

Elektriska och pneumatiska gränssnitt: Uttag: 2 x Schuko (1-fas, 230V, 10A)/ 2 x IECEE (3-fas, 400V, 16A) – avstängda via huvudbrytare/ Extra Schuko-uttag listas också (samma märkdata)/ Ventiler: 1 x Pneumatisk 5/2-ventil på rörlig platta (programmerbar)/ 2 x Pneumatiska 5/2-ventiler på stationär platta (programmerbar)/ I/O: 3 digitala ingångar / 3 digitala utgångar (fritt programmerbara)/ Kopplingsplatta utanför styrskåpet/ Luft och kylning: Central lufttillförsel och rörledningar/ Kylsystem: öppen cykel/ Kylvattenregulator: 4 kretsar med temperaturindikering (max. 10 l/min per krets)/ Separat vattenanslutning för kylning (form + maskin)/ Avstängning för formkylning (tidsprogrammerbar)/ Maskinens mekaniska och rörelsefunktioner: Kläm- och insprutningsenhetsfärger: Kolsvart (RAL9005): bädd, pumpstation, nedre styrskåp/ Signalvit (RAL9003): klämenhet, insprutningsenhet, skydd, skydd, säkerhetsdörrar/ Formplattans layout: E-standard (liknande EUROMAP, mars 1996)/ Ingen sidoutkastarplatta/ Utkastare: hålls i främre position mot fjäderbelastad formutkastare/ Standard formhöjd/ Standard stängningshastighet/ Endast aktiv rörelse när säkerhetsskyddet är stängt/ Skruv: slitstark, nitrerad cylinder, standard L:D, 35 mm diameter/ Backventil: 3-delad ringtyp/ Styrning, programmering och övervakning: Ingångar/utgångar och klämsekvens: fritt programmerbar/ Växlingsprogram (t.ex. torrcykel, start av skrapräknare, timerstyrd kylning)/ Injektionsprocess: Injektionskraft med max. injektionshastighet: 200 mm/s/ Mottryck programmerbart via 6-punktspolygon/ Omkoppling av eftertryck baserat på smälttryck/ Eftertryck, mottryck, dosering: sluten reglering/ Temperaturreglering av matningshals: sluten, max 90°C ±9°C/ Reducerad munstyckstätningskraft (programmerbar)/ Klämkraft: sluten reglering/ Aktivt formskydd: sensorbaserat under stängning/ Varmkanal styrning: 5 integrerade zoner (totalt 2,75 kW) Display, programvara och data: Färgad datadisplay PDA (processdatainsamling): 100 % styrning med grafisk parameterregistrering/ Överlagrade grafer för flera cykler/ Extern statistisk dataexport/ Ändringsrapporter och underhållsindikatorer/ Fritt programmerbara skärmar/ Flexibel rörelse för ejektor och injektorenhet/ Gränssnitt för: Hanteringsenhet (CAN-buss)/ Munstycksvärmare (endast kontakt)/ Doseringsenhet (potentialfri doseringssignal)/ Utkastarplattans monitor (för mögelskydd)/ Fjärråtkomst: WC5 - DPG World Connect/ Säkerhetsfunktioner: Nödstopp på icke-operatörssidan/ Munstycksförseglingskraft endast aktiv när formen är stängd/ Blinkande ljusindikator/ Säkerhetsdörrar och skyddsspärrar/ Övrigt mekaniskt/Installation/ Vibrationsdämpande fästen/ Grundläggande europeisk design/ Elförsörjning: 400V ±10 %, 3-fas + N + PE, 50 Hz/ Gemensamma driv-/värmeledningsanslutningar/ Behållaravstängning med tömningsfunktion (materialbehållare ingår ej)
