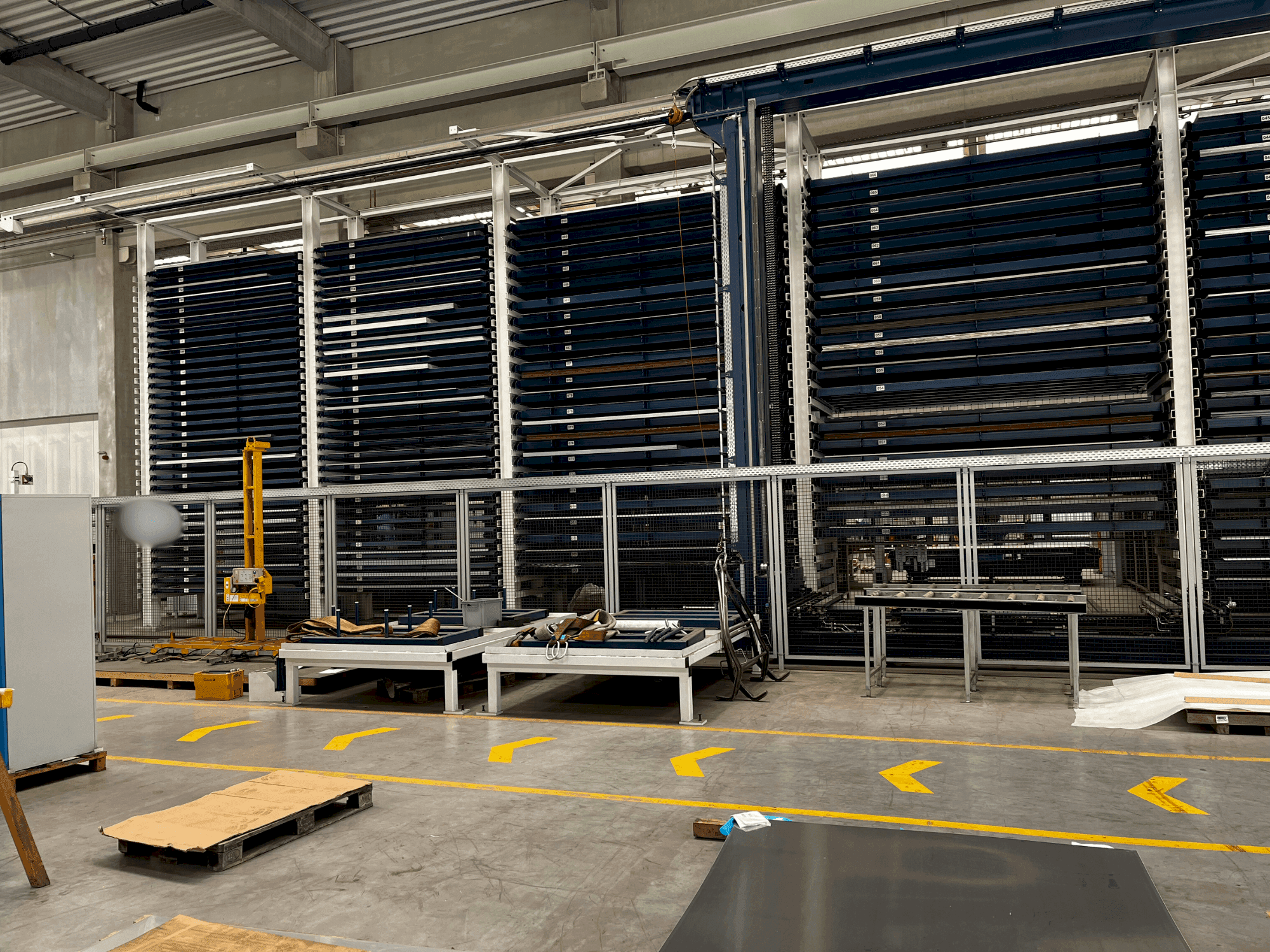

TRUMPF - STOPADE-OTH-TRU-2019-00001

Maskinfördelar

Kvalitativa maskinfördelar

• Ställblockskonfiguration 6 x ställblock, ordnade i enstaka rader (0 + 6) 1 x sf ställblock, arrangerade i enkla rader (0 + 1) 3 x xf hyllblock, arrangerade i enkla rader (0 + 3) 2 x gf hyllblock, ordnade i enstaka rader (0 + 2)
• Saxlyftsbord pluggbara stopp för gemensamt koordinathörn pneumatiskt vagnlås 3 x pneumatiska palllås höjd pallens övre kant: ca. 1 200 mm
• Monteringskrav: minst 200 mm monteringsspel eller minst 500 mm fritt utrymme med en kran som kör över.
• Mångsidiga laddningsalternativ för manuella och automatiserade processer.

Tekniska maskinfördelar

• Nyttolast per pall:sf/xf: max. 5 000 kg gf: max. 3 000 kg
• Användbar pallyta:sf: max. 6 096 x 2 032 mm xf: max. 4 064 x 2 032 mm gf: max. 3 050 x 1 525 mm
• Lasthöjd per pall:sf: max. 55 mm xf/gf: max. 90 mm
• Brutto antal lagerplatser:sf: 24 st xf: 72 st gf: 64 st
• Netto antal lagerplatser (lasthöjd 1):sf: 21 st xf: 69 st gf: 64 st
• Längsgående färd: 100 m/min
• Lyft: 23 m/min
• Drag: 20 m/min
• Station 2 manuell lastning trulaser 6030, långsida sf/xf transportvagn med fast höjd pneumatiskt vagnlås 2 x pneumatiska palllås höjd överkant pall: ca. 900 mm max. Lasthöjd sf: 55 mm max. Lasthöjd xf: 90 mm 8 m skena över golv
• Station 3 lastning trumatic 7000 sheetmaster anslutning, på längden xf/gf transportvagn med fast höjd pneumatisk vagnlås 2 x pneumatiska palllås höjd överkant pall: ca. 850 mm max. Lasthöjd xf: 90 mm max. Lasthöjd gf: 90 mm 10 m spår ovan mark
