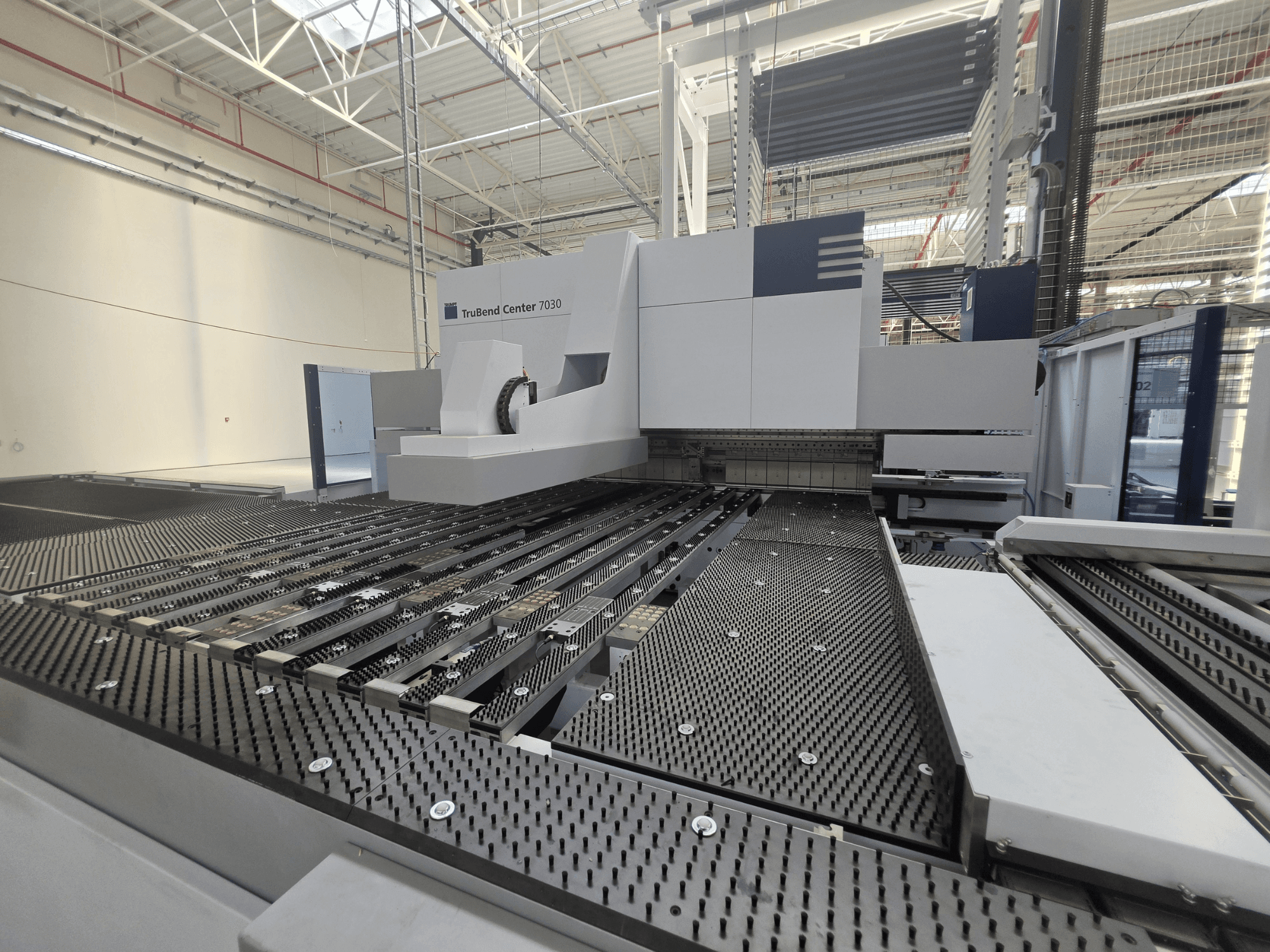

TRUMPF - TruBend Center 7030 (B34)PL-OTH-TRU-2022-00002

• Kapaciteter

  • Maximal bockningskantlängd: 3 123 mm

  • Minsta bockningskantlängd: 200 mm

  • Min. bockningsbredd med standardhållare: 145 mm

  • Minsta bockningsbredd med ENW-verktyg: 40 mm

  • Maximal lådhöjd: 220 mm

  • Hållarens klämkraft: 101 t

  • Materialtjocklek: min. 0,4 mm; max. konstruktionsstål 3,0 mm; max. rostfritt stål 2,2 mm; max. aluminium 4,0 mm

• Maskinens konstruktion: Svetsad stålram; bockningssystem: Kildrivning; krönning: Ingår, justerbar via maskinstyrning

• Manipulering och positionering

  • 2-axlig detaljmanipulator med sugkoppar (X-rörelse 2 653 mm; slaglängd 100 mm; 12 sugmoduler)

  • 5-axligt bakre anslag; roterande manipulator; främre anslag; lasttänger

  • Automatisk positionering och rotation av detaljer

• Hastigheter

  • Snabbförflyttning längs Y-axeln: 250 mm/s

  • Hastighet för främre stopp: 3 000 mm/s

  • Delmanipulatorns hastighet: 3 000 mm/s

  • Rotationsmanipulatorns hastighet: upp till 3 varv/s

  • ToolMaster-bockningshastighet: 2 400 mm/s

• Positioneringsnoggrannhet

  • Y-axel: 0,10 mm; X-axel: 0,05 mm; R-axel: 0,05 mm

• CNC-styrning

  • 21,5-tums pekskärm; operativsystem: Windows 7 Ultimate 64-bit

  • Tangentbord och mus; USB; RJ45-nätverk; Ethernet 10/100 Mbit/s

  • Internetteleservice/fjärrdiagnostik

• Mätning av böjningsvinkel

  • Optisk hjälp vid bockningsvinkel; inbyggd kamera; grafisk jämförelse mellan programmerad och faktisk vinkel

  • Minsta längd på detaljsidan för vinkelmätning: 10 mm

• Säkerhetsutrustning

  • CE-certifiering; roterande säkerhetsdörrar; säkerhetsljusbarriärer; åtkomstskydd för arbetsområdet

  • Fotpedal med aktiveringsfunktion; nödstopp

• Elektriska data: 80 kVA

Tilläggsutrustning

• Automatiskt lastnings-/lossningssystem med lagringsgränssnitt

  • Automatisk separering/matning/överföring av råämnen; automatisk avlastning av färdiga detaljer

  • Bandtransportör för färdiga detaljer; max råämnesstorlek 3 048 x 1 500 mm

  • Lagringsgränssnitt ingår

  • Lastvagn: Ingår ej; Skennesats: Ingår ej

• Verktyg och verktygssystem

  • ToolMaster Bend: Automatisk positionering och inställning av nedhållningsverktyg; automatisk positionering av standard-, Pick&Place- och böjda hållare

  • Medföljande verktyg: 16 standardhållverktyg (160 mm vardera); 6 Pick&Place-hållverktyg; Pick&Place-segment 10/15/20/40 mm; hörnhållverktyg (199 mm); OBW90- och UBW90-bockningsverktyg

  • ENW-utrustning: ENW-funktion för lutning av fastspänningsverktyg; ENW110-40-verktyg (längd 3 123 mm; djup 40 mm); minsta bockningsbredd med ENW-verktyg 40 mm

• Ytterligare moduler för detaljhantering

  • 12 vakuummoduler med tre sugytor (sug upptill/nedtill/fram)

  • 6 magnetmoduler; 4 tvåsidiga magnetmoduler

  • Vakuum- och magnetmoduler kan användas tillsammans

• Programvara och datainsamling

  • TecZone Fold-flytande licens: automatisk programmering från 2D-/3D-data, automatisk generering av bockningsprogram, 3D-simulering, kollisionskontroll, manuell modifiering

  • Trådlös 2D-kodläsare med Bluetooth: avläsning av streckkoder och DataMatrix; automatisk inläsning av produktionsprogram
