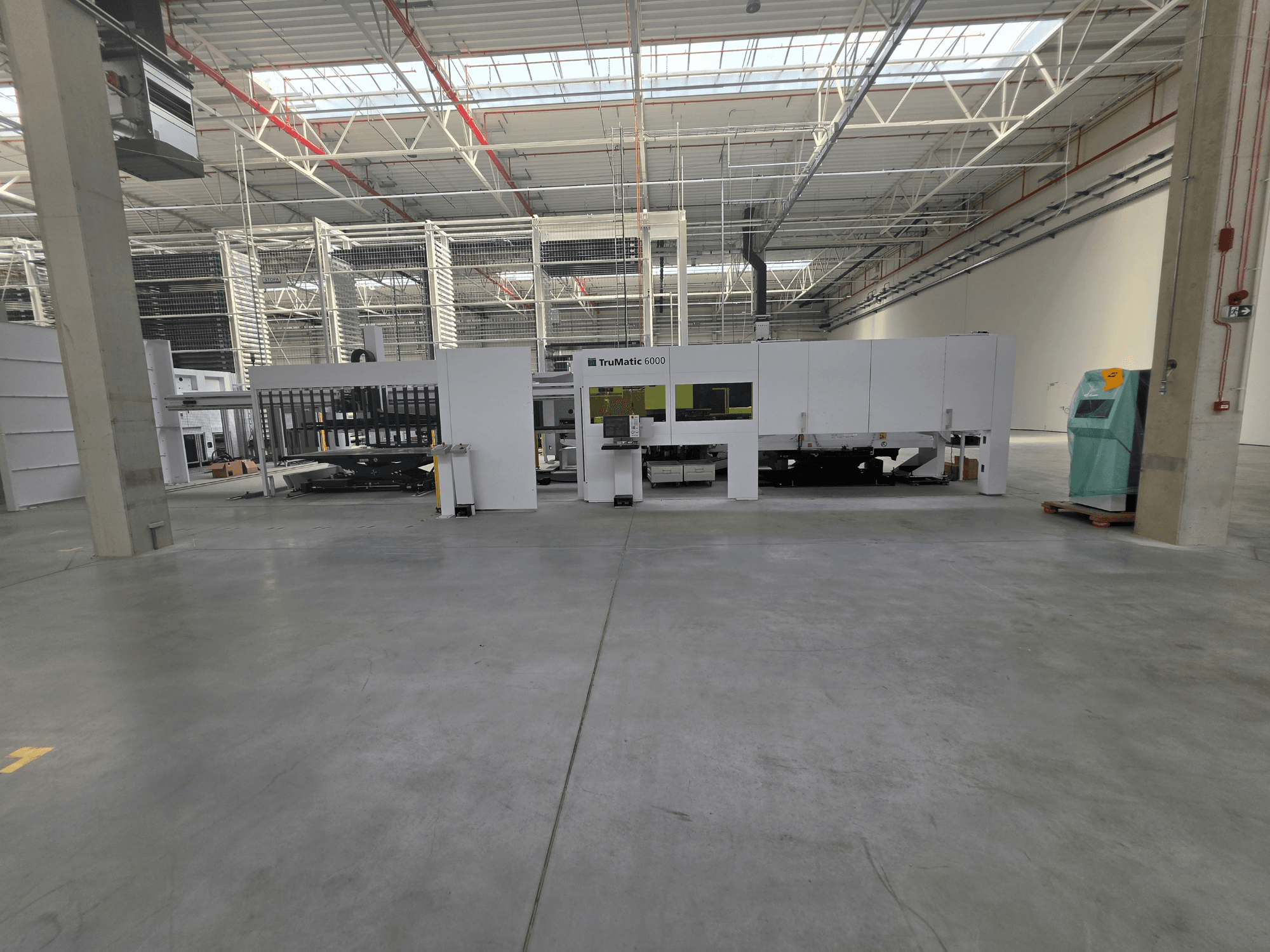

TRUMPF - TruMatic 6000-1600 fiberPL-PUN-TRU-2022-00001

• Laserkälla: TruDisk 3001 halvledarlaser, 3 000 W, strålöverföring via fiberoptik (10 m), kompakt skärhuvud, kollisionsskydd, skyddsglas, sluten strålstyrning, programmerbart skärgastryck

• Styrning/OS/Gränssnitt: Rexroth IndraMotion MTX CMP70; Windows Embedded; 17-tums pekskärm; 4 GB programminne; 320 GB hårddisk; USB; RJ45 10/100 Mbit/s; Internet-teleservice; integrerad teknikdatabas; NC-programhantering; produktionsplanering; automatisk avstängning av maskinen; nätverksanslutning för programmerings-/produktionssystem

• Arbetsområde:

  • Stansning (utan ompositionering): 3 050 x 1 550 mm

  • Laserskärning (utan ompositionering): 3 050 x 1 550 mm

  • Kombinerat (utan ompositionering): 2 500 x 1 550 mm

  • Kombinerat (med ompositionering): 3 050 x 1 550 mm

  • Maximal plåttjocklek: 6,4 mm; Maximal arbetsstyckets vikt: 230 kg

  • Maximal detaljstorlek via klaffar: 500 x 500 mm (laser) / 500 x 500 mm (stansning); via utmatningsränna: 80 x 50 mm

• Axlar/prestanda:

  • Drivsystem: Underhållsfria växelströmsservomotorer (X/Y/C); elektrohydrauliskt stanshuvud

  • Maxhastigheter: X 90 m/min; Y 90 m/min; samtidigt 108 m/min; C-axel 330 varv/min (stansning/gängformning)

  • Frekvenser: Max stansning vid E=1 mm: 917 slag/min; märkning: 2 800 slag/min

  • Noggrannhet: Pa ±0,1 mm; Ps ±0,03 mm; minsta stegstorlek 0,001 mm

• Stansaggregat:

  • Kraft: 180 kN; elektrohydrauliskt stanshuvud; roterande verktygshållare med en station

  • Verktygsomkrets: stansning 76,2 mm; formning 101,6 mm; tillval 110 mm

  • Byte: grundläggande 3,2 s; MultiTool 0,3 s

  • Magasin: 25 linjära positioner; standard 22 verktyg; upp till 220 med MultiTool

  • Klämor: 3 hydrauliska; fullt roterbara verktyg; programmerbar blankhållare; verktygslängdskompensation; stanssmörjning; spånavlägsning med automatisk tömning av rör och beräkning av fyllnadsnivå; slagräknare; övervakning av verktygssmörjmedelsnivå; kompatibel med WhisperTools

• Formnings-/stansningsfunktioner:

  • MultiTool; MultiBend; gängformning (M2,5–M10); ytmärkning/prägling; vertikalt rörliga klämmor

  • Max MultiBend: bredd 55 mm; höjd inkl. material 25 mm; vinkel upp till 90°

  • Automatisk smörjning vid gängformning; gängräknare

• Laserskärningskapacitet (max tjocklek):

  • Mjukt stål/konstruktionsstål: upp till 6 mm (O2 eller N2)

  • Rostfritt stål: upp till 6 mm (N2)

  • Aluminium: upp till 5 mm (N2)

• Laserfunktioner: NitroLine; FocusLine; FastLine; FlyLine; ControlLine; avfallskänning; utkastningscylinder för laserskurna delar; laserhändelselogg; automatisk höjdjustering av skärhuvudet

• Standardutrustning och säkerhet:

  • Stabil, C-formad svetsad ram; koordinatstyrningssystem; linjärt verktygsmagasin

  • 3 hydrauliska klämmor; programmerbar ompositionering; fotpedal för stängning av klämmor

  • Strålskydd vid skärhuvudet; två detaljflikar på 500 x 500 mm med sensorer

  • Kulbord; två behållare för färdiga detaljer; spånbehållare

  • Kompakt dammutsugnings- och filtreringsenhet

  • Vatten-luft-kylenhet (maskin och laser)

  • Initial påfyllning av hydraulolja

  • Två nivåer av säkerhetsljusridåer; snabb avstängning av drivningen; skydd mot spridd laserstrålning

  • Höger inre positioneringsstift; CE-märkning och försäkran om överensstämmelse

Tilläggsutrustning

• Smart Punch-övervakning

  • Optisk övervakning av senaste stansning; detektering av stansbrott; automatisk kontroll före verktygsbyte

• Tilläggs-/avancerad fastspänning

  • Tilläggsklämmor för tunna plåtar; individuellt öppningsbara klämmor; vertikalt rörliga klämmor (max vertikalt slag 12 mm); automatiskt stängande klämhållare med optisk sensor

• Pneumatisk ämneshållare

  • Två pneumatiska cylindrar (till vänster/höger om stanshuvudet); fungerar oberoende av det installerade verktyget

• Paket för bearbetning av tunna plåtar

  • Borstbord för känsliga material; vertikalt rörliga stödbordskulor; utblåsningsverktyg för små delar; detektering av plåtutbuktning

• Spåntransportör

  • Automatisk spåntransportör; tippbar spånbehållare för längre obevakad driftstid

• SheetMaster 3000 x 1500 mm (AK04) – automatisk in- och utmatning av plåt

  • Maximal avlastningsstorlek för plåt: 3 000 x 1 500 mm; min. 600 x 370 mm; tjocklek 0,5–8 mm; maximal plåtvikt 230 kg

  • Maxhastigheter: X 180 m/min; Z 30 m/min; underhållsfria digitala servodrivningar

  • Parallell in- och utmatning; skivseparering; positioneringsstöd; övervakad utmatning av laserskurna delar; skannerövervakat område

• GripMaster 3 000 x 1 500 mm – automatisk borttagning av skelett

  • Maximal skelettstorlek 3 000 x 1 500 mm; tjocklek upp till 8 mm; vikt upp till 230 kg

  • Maximal stapelhöjd 230 mm; stapelvikt för skelett upp till 2 000 kg

  • Sensorkontrollerade gripare; automatisk stapling; lutbar skelettpall; borttagning nästan parallellt med lastning av nästa ark

• Dubbelspårigt vagnssystem – storformat

  • Dubbla last-/lossvagnar; maxlast 3 000 kg; maxlossning 3 000 kg

  • Vagnens övre kant 747 mm; nedre 290 mm; lastnings-/lossningshöjd för europall upp till 200 mm (övre/nedre)

  • Dubbel råvarukapacitet; tillförsel av två material; ökad kapacitet för färdiga delar

  • Stöd för sortering av delar med SheetMaster; manuell lastning/lossning av vagnar parallellt med produktionen

  • Justerbara skenor; infällda eller golvmonterade konfigurationer

• Integration med lager

  • Lagringsgränssnitt; automatiserad anslutning till materialförvaring

  • Integration med TruStore och STOPA; anslutning till TC-CELL / TruTops Fab Module Storage

  • Automatiserad produktion/materialflöde; datautbyte för rå- och färdiga plåtar

  • Lagringsanslutet säkerhetssystem; ytterligare ljusskyddsområde; säkerhetsstängsel där så krävs

• Verktyg och verktygsförberedelse

  • RTC-kassetter inkl. stansplattor; lätta; klarar hög acceleration; säker fastsättning av tunga verktyg; ergonomiskt handtag

  • QuickSharp-verktygsslipningssystem med automatisk mätning av verktygslängd; lämpligt för omslipning av stansar och WhisperTools; förlänger verktygets livslängd

  • QuickSet-system för inställning och mätning av stansar: kontroll av spelrum mellan stans och matris; mätning av stanslängd; bestämning av slipmängd
