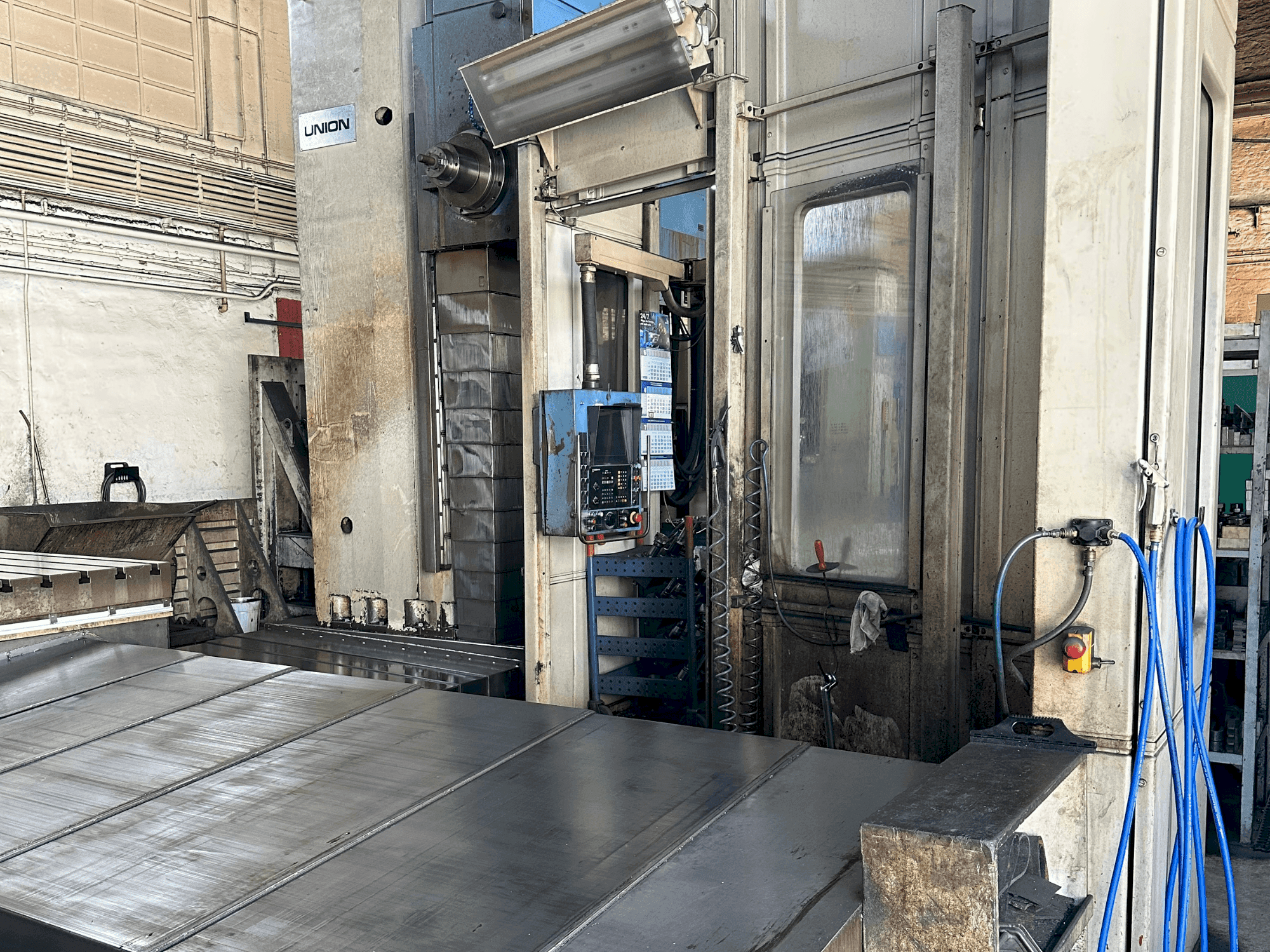

UNION - BFK 150/2DE-MIL-UNI-1991-00001

Extra information

Rörelsevägar: Vertikal rörelse av spindelhuvudet (Y-axel): 1600 mm (2000). Longitudinell rörelse av stativet (Z-axel): 1000 mm (1600). Borrspindelrörelse (W-axel): 700 mm. Matningshastigheter: Kontinuerlig matning för Y- och Z-axlar: 1 till 7099 mm/min. Spindel: Verktygets klämkraft: 25000 N. Maximal borrdiameter: 500 mm. Elsystem: Nätspänning: 380 VAC ± 10 % (andra spänningar är möjliga). Frekvens: 50 Hz ± 2 %. Anslutningseffekt: BFK-storlek 130: 80 kW. BFK-storlek 150: 100 kW. Primär säkring: 200 A (vid 380 VAC). Hydraulsystem: Innehåller fullständig tryckflödesgenerering, behandling och distribution. Det är inrymt i en separat hydraulisk enhet med en lagringsstation. Spännyta: 1250 x 1600 mm. 1600 x 2000 mm. Max. spännbelastning: Jämn lastfördelning: 8000 kg respektive 12500 kg. Ojämn lastfördelning (på halva bordsytan): 4000 kg respektive 6000 kg. Max. masströghetsmoment: 3000 kgm² respektive 7000 kgm². Max. belastningsmoment: 19000 N och 35000 N när spännbordet är låst. Matning och snabbtransport: Kontinuerlig matning (X-axel): 1 till 7099 mm/min. Snabbtransport (X-axel): 7100 mm/min. Interpolering: Linjär och cirkulär. 3D-interpolering. Spiralinterpolering. Cylinderinterpolering. Programmering: Inmatningsnoggrannhet: 0,001 mm för linjära axlar och 0,001° för roterande axlar. Centralt programminne: 3100 NC-meningar. Ytterligare funktioner: Verktygskorrigering för 99 par (längd och radie). 8 bearbetningscykler och 200 fria underprogram. Programsimulering och I/O parallellt med bearbetningen. Omfattande diagnossystem för service och felsökning.
