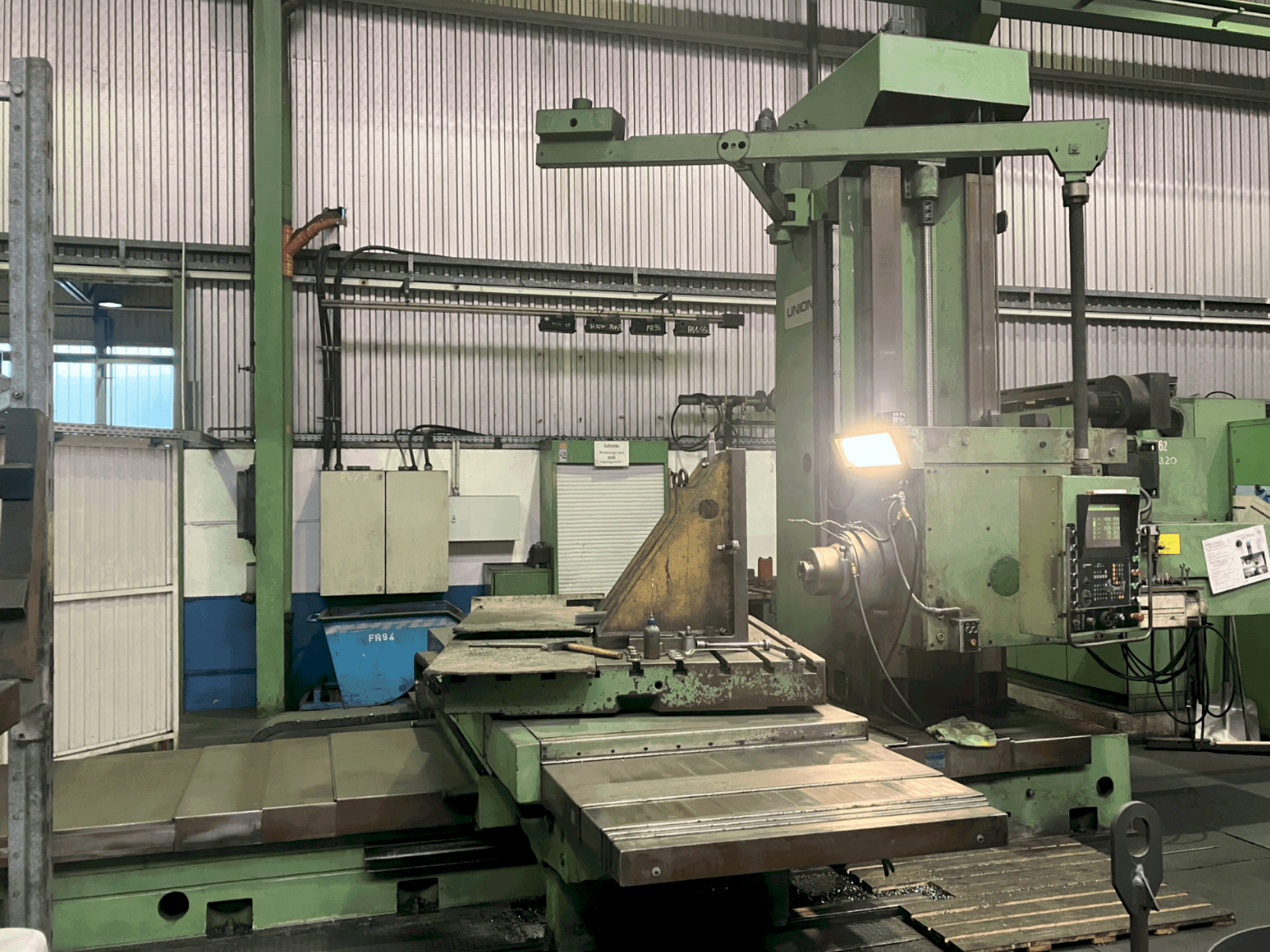

UNION - BFT 110 NCDE-OTH-UNI-1992-00001

Ytterligare information

Maskinfördelar

• Tekniska maskinfördelar:
  • - Toppströmsbehov för motorstart: 300 a
  • - Hastigheter (steglös): borrspindel (4 områden): 6. 3–1250 min⁻¹ borrspindel (2 områden): 6. 3–315 min⁻¹
  • - Maximal borrdiameter: 630 mm // maximal beläggningsdiameter: 1250 mm
  • - Strömförsörjningsspänning: 380 v ac ±10% // frekvens: 50 hz
  • - Tornets maximala borrdiameter: 630 mm
  • - Spännytans mått: 1250 x 1400 mm, 1400 x 1600 mm
  • - Maximal spännvikt med jämn lastfördelning: 6300 kg
  • - Spännbords t-spår: bredd: 28 mm avstånd: 160 mm centreringsdiameter: 100 n6 mm
  • - Rotationsrörelse: 360°
  • - Optisk bordsplacering: 4 x 90°

Extra information

• - Styrenhet: NC Styrsystem: TNC 355 Styrtyp: 3-D Path Control Styrbara axlar: X, Y, Z, W och B Specifikationer: Programmerbar rörelselängd: Minimum: 0,001 mm, Max: 14600 mm Interpolation: 3D linjär, 2D cirkulär Programmerbar matningshastighet: 1 mm/min till 6300 mm/min. Steglös justering av matningshastigheten: 0 % till 150 % av programmerat värde Programmerbar uppehållstid: 0,001 s till 19999,999 s Steglös hastighetsjustering: 0 % till 150 % Hastighetsprogrammering: Se tekniska data Ytterligare funktioner: Verktygsval: Minst 1 M-funktion per block Verktygskorrigering: 99 verktygsnummer, 99 par (längd och radie) Tekniska underprogram: 8 bearbetningscykler, 200 fria underprogram Programkorrigering: Blockvis inom kontrollen Display: Visar 4 programblock och status för nyckelprogramdata. Inkluderar klartext och grafik på en 12-tums skärm Program In-/utgång: Blocklängd: Fast eller variabel Inmatningsalternativ: Diskett, Magnetbandskassett, Manuell inmatning, Seriellt gränssnitt Utgångsalternativ: Diskett, Magnetbandskassett, Seriell gränssnitt Rörelseområden: Spindellager Vertikal rörelse (Y): 1270–1620 mm Borrspindel Rörelse (B): 710 mm Tvärgående rörelse av spännbordet (X): 1985 mm Längsgående rörelse av spännbordet (Z): Utan bakkropp: 1260– 1960 mm Med bakkropp: 1490 mm Maximalt avstånd till frontplatta: Cirka 3000 mm Bord: Spännytas mått: 1250 x 1400 mm, 1400 x 1600 mm Maximal spännvikt med jämn lastfördelning: 6300 kg Spännbord T-spår: Bredd: 28 mm Avstånd: 160 mm Centreringsdiameter: 100 N6 mm Rotationsrörelse: 360° Optisk bordsplacering: 4 x 90°
