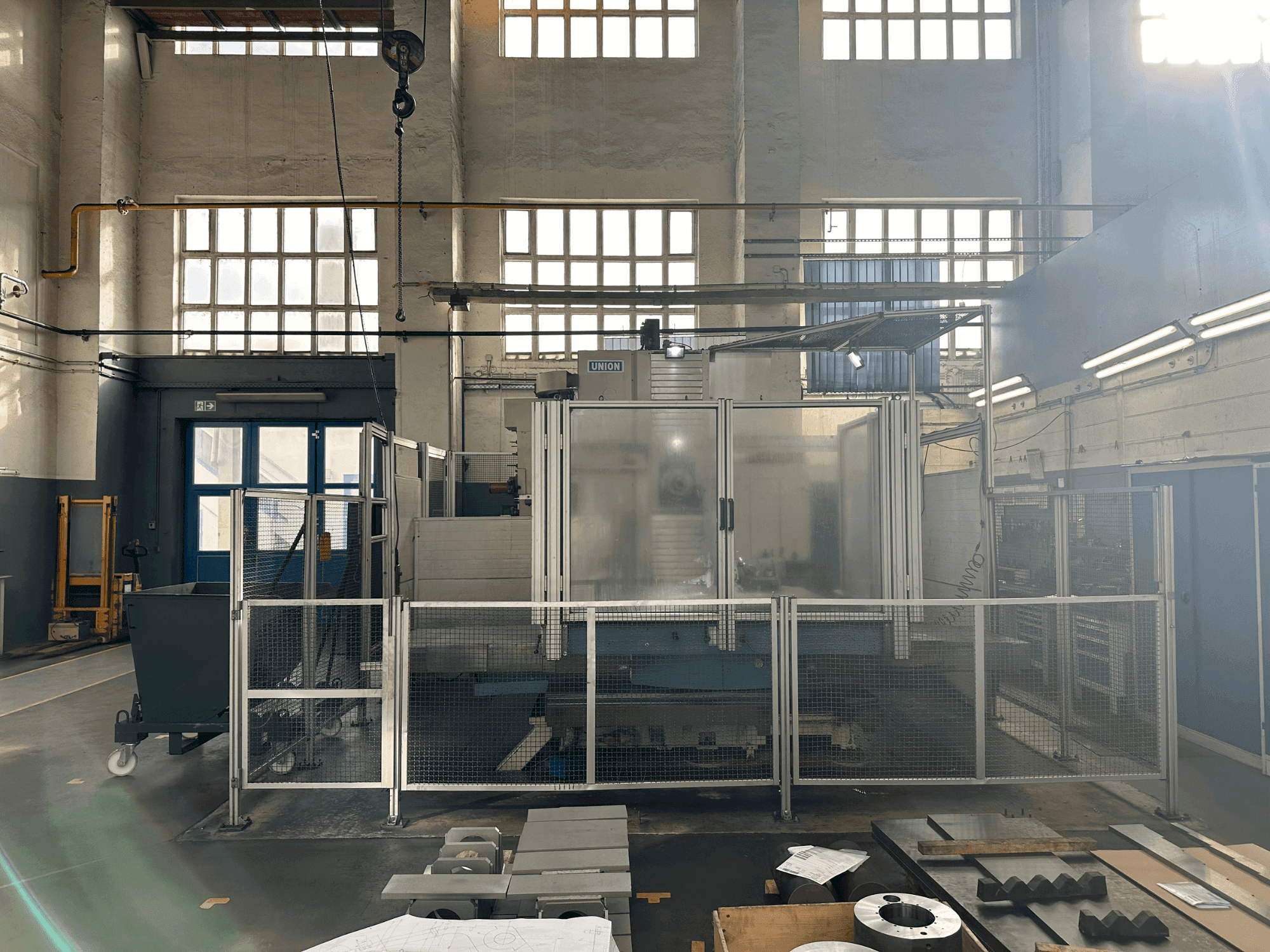

Union TC 110-maskinen framifrån

Union TC 110

Union - TC 110

2002

1 032 050 SEK

gindumac-pris
(Ex works)
få en officiell offert
Besök maskinen
ge ett motbud
Ladda ned PDF

Har du fler frågor? Kontakta oss!

sales contact

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

whatsapp
Hör av dig på Whatsapp
Visa på originalspråket

Denna 3-axliga Union TC 110 fräsmaskin, tillverkad 2002, styrs skickligt av ett Heidenhain TNC 426-system. Den levereras med en SIDEPALSA 40-faldig verktygsväxlare och en SK50 verktygshållare. Bordsmåtten är 1250 x 1600 mm, och den har rörelse i X-, Y-, Z- och W-axlar som mäter 2000 mm, 1600 mm, 1500 mm respektive 550 mm. Dess spindel stödjer en diameter på 110 mm, vilket förbättrar precisionen med ett nominellt vridmoment på 1639 Nm och hastigheter upp till 4000 min^-1. För mer information om denna Union TC 110-fräs, kontakta oss.

Översikt

  • märke: Union
  • år: 2002
  • MODELL: TC 110
  • tillämpningstyp: Arborrning
  • Plats: Tyskland
  • maskintyp: Arborrverk
  • tillgänglighet: FROM MID JUNE
  • styrenhetens märke: Heidenhain
  • GINDUMAC-ID: DE-BOR-UNI-2002-00001

Teknisk information

Allmän information

  • Bredd: 5150 mm
  • Djup: 8600 mm
  • Höjd: 5150 mm

Styrenhet

  • Märke: Heidenhain
  • Modell: TNC 426

Huvuddrev

  • Antal spindlar: 2
  • Hastighetsfrekvens för spindel: 4000 1/MIN
  • Verktyg avsmalnande: SK50
  • Antal axlar: 3

Rörelse

  • X-AXEL Rörelse: 2000 mm
  • X-AXEL Snabbmatning: 15m/min
  • Y-AXEL Rörelse: 1600 mm
  • Y-AXEL Matningskraft: 16kN
  • Y-AXEL Snabbmatning: 15m/min
  • Z-AXEL Rörelse: 1500 mm
  • Z-AXEL Matningskraft: 20kN
  • Z-AXEL Snabbmatning: 15m/min
  • W-axel Rörelse: 550 mm

Verktyg

  • Antal index: 40
  • Verktygshållare : SK50

    Ytterligare utrustning

    • - Verktygsväxlare SIDEPALSA 40-faldigt
    • - Styrning på 79431 timmar // Maskin på 76080 timmar // Programkörning 27696 timmar

    Ytterligare information

      Maskinfördelar

      • Tekniska maskinfördelar:
        • - Avancerad styrenhet (heidenhain tnc 426) förbättrar precisionen i driften.
        • - Spindeldiameter: 110mm
        • - Tryck, min. : 6 bar
        • - Ytterrörsdiameter: 8mm
        • - Antal växelsteg: 2
        • - Hastighetsområde växel steg 1: 5-670min-1
        • - Hastighetsområde växel steg 2: 671-4000 min-1
        • - Spindelns nominella vridmoment: 1639 nm
        • - Max vridmoment för spindeln: 2012nm
      • Kvalitativa maskinfördelar:
        • - Hög spindelnoggrannhet med cirkulära avvikelser och cylindricitetsvärden som säkerställer finish av hög kvalitet.
        • - Starkt spindelmoment som ger robusta skärmöjligheter.
        • - Bordsmått: 1250 x 1600mm

      Extra information

      • - MASKINEN FORTFARANDE UNDER STRÖM

    *Det kan finnas skillnader mellan de data som visas och de faktiska värdena, detta bör bekräftas av försäljningsrepresentanten.
