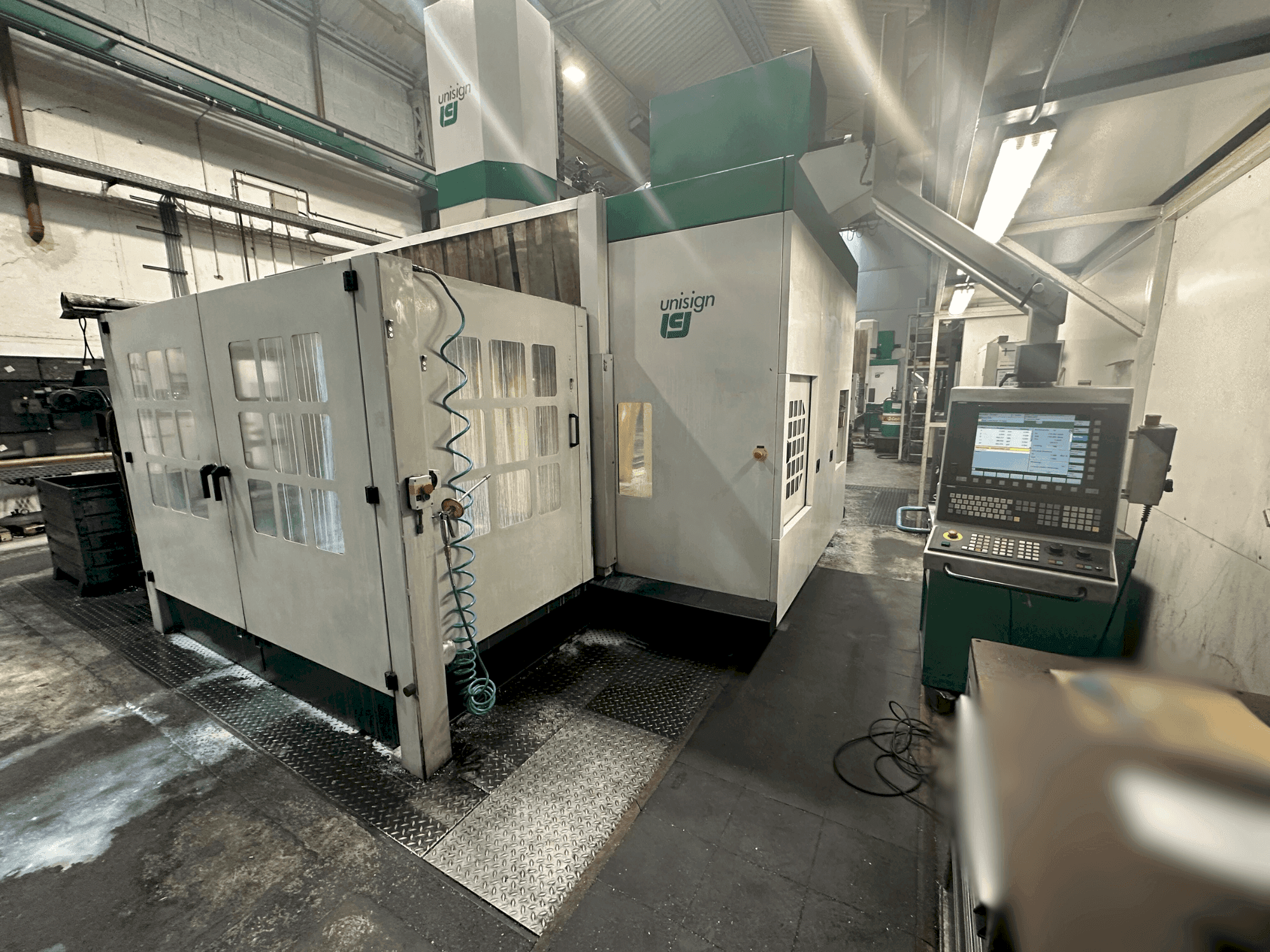

Unisign - UNIPORT 6000DE-MIL-UNI-2005-00001

Ytterligare utrustning

• Kopplingsskåp: 98276h /Program aktivt: 51778h/ Spindel, matning eller verktygsbyte: 12808h /Spindel och matning utan verktygsbyte: 10690h

Maskinfördelar

Kvalitativa maskinfördelar

• Positioneringsnoggrannhet: ±0,001° (c-axeldrift)
• Repeterbarhet: ±0,0005° (c-axeldrift)
• Mätsystem: direkt (förmodligen stavtyp)
• Maxhastighet: 10 min⁻¹

Tekniska maskinfördelar

• Max vridmoment: 720 nm
• Max borrtryck: 16000 n
• Verktygsbytestid: 10 sekunder
• Positioneringstolerans: ±12 µm
• Repeterbarhet: ±8 µm
• Elanslutning: 400 v / 3-fas / 50 hz
• Strömförbrukning: 55 kva
• Tryckluft: 6 bar, 20 l/min
• Störningscirkel: 2500 mm
• Max belastning på frontplattan: 10 ton

Extra information

Svarvpaket på Uniport 6000, bestående av: Vertikal svarvstation 70 kW / 250 rpm / 33 000 Nm Högprecisions-C-axeloperation Svarvhuvud med HSK 100 verktygshållare Upptagningsstation för svarvhuvud Kapsling med åtkomstdörrar (öppen upptill), skiljevägg 2 000 mm frontplatta® med 12 T-spår, 8 T-spår (halvlånga och stjärnformade) och 4 låsspår för klolådan (klolåda ingår ej) Kolumnens längsgående rörelse X: från 3 000 till 12 000 mm • Kolumnens genomgångsbredd: från 1 500 till 3 000 mm • Tvärslidens rörelse Y: från 1 500 till 3 000 mm • Bordbredd: från 1 170 till 2 670 mm • Kolumnfrigång: 1 , 1 0 0 eller 1 , 3 0 0 mm • Spindelns glidslag Z: 800 eller 10000 mm
