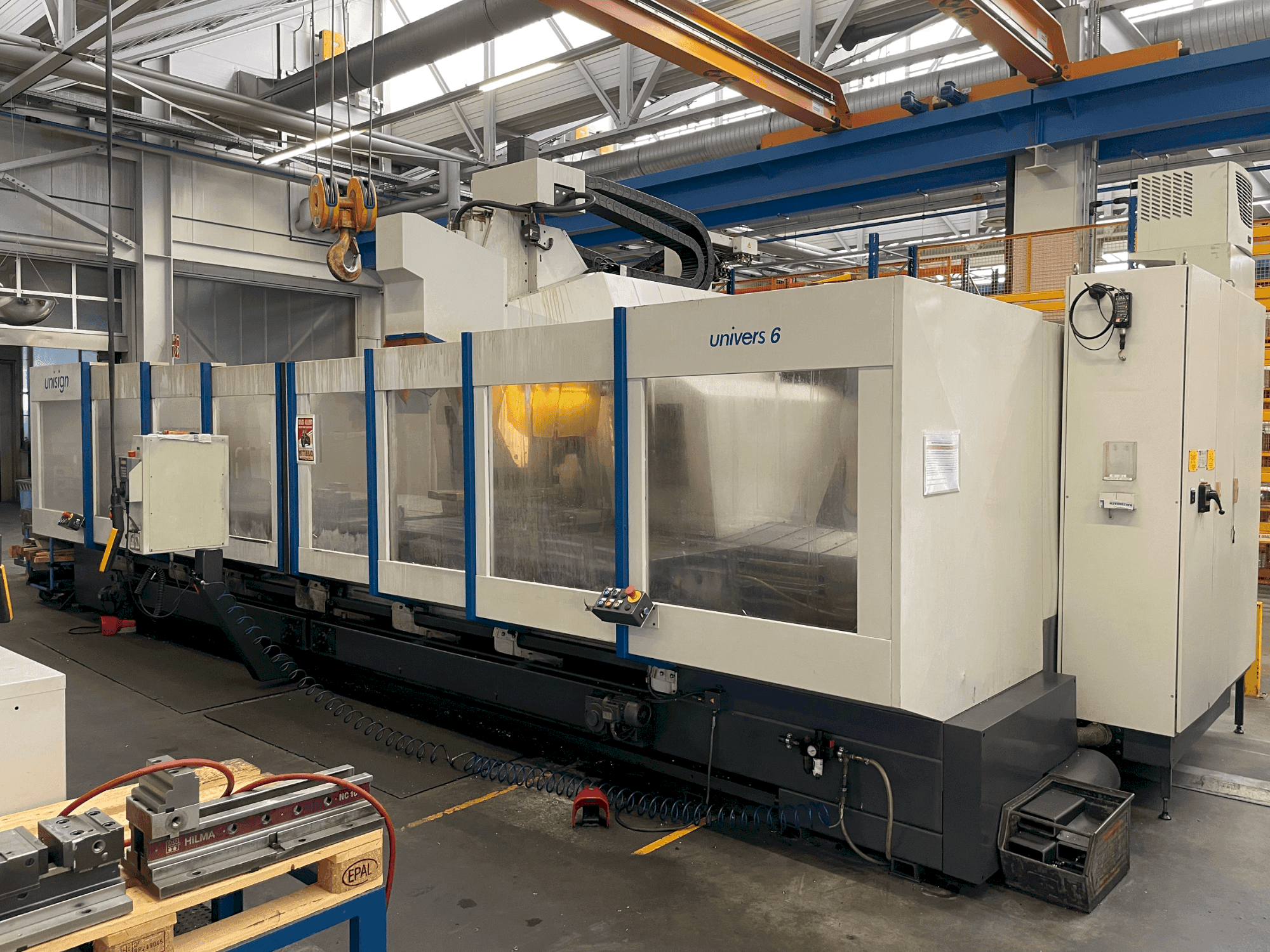

Unisign - UNIVERS 6DE-MIL-UNI-2008-00003

Ytterligare utrustning

• Antal verktyg: 52

Fördelar med maskinen

Tekniska maskinfördelar

• Styrning: Siemens Sinumerik 840D

• Språk för styrning: Tyska / franska omkopplingsbart

• 5 axlar med vinkelhuvud (steg om 5°)

• Högtryckspump för intern kylning, 40 bar

• Arbetsområde X: 5000 mm

• Arbetsområde Y: 800 mm

• Arbetsområde Z: 600 mm

• Drivkraft: 26 kW

• Spindelhastighet: 6000 rpm

• Vridmoment spindel: 165 Nm

• Vridmoment för växelspindel: 650 Nm

• Verktygshållare: SK50

• Antal verktyg: 52

• Verktygsmagasinets kapacitet: 52 positioner

• Kapacitet för maskinbearbetning: Bearbetning av långa detaljer eller pendelbearbetning

• 5-sidig bearbetning med utbytbart vinkelhuvud

• Vinkelborr- och fräshuvud för SK50-verktyg med pick-up-station

• Verktygssvängsystem för byte av verktyg på vinkelhuvudet

• Spåntransportör av typen gångjärnsbälte

• Uppspänningsbord: 850 x 1200 mm

• Extra uppspänningsbord: 850 x 800 mm

• Avkännarsystem av radiotyp (M&H)

• Central kylvätska genom spindel och verktyg med roterande filtersystem

• Central kylvätska genom vinkelhuvudets horisontella spindel

• Rengöringssprutpistol ansluten till separat pump

• Hydraulsystem 250 bar med pump och rörledningar

• 2+2 snabbkopplingar

• 2 spännkretsar enkelverkande

• Värmeväxlare med kylenhet i elskåp

• Elektronisk handhållen styrenhet för Sinumerik 840D

• Flyttbar operatörspanel

• Program- och stationsval för pendeldrift (2 stationer)

• Celloperatörspanel för pendeldrift och spännfunktioner (2 enheter)

• Skiljevägg med visningsfönster

• Fjärrdiagnostiksystem för Siemens Sinumerik 840D

• Diagnostiksystem UNISIGN för Siemens Sinumerik 840D

• Dörrautomatik med manuell styrning eller M-funktion

• 220 V-uttag i elskåp

• Installations- och nivelleringselement i set

• Styrningens drifttid: 55106 timmar
