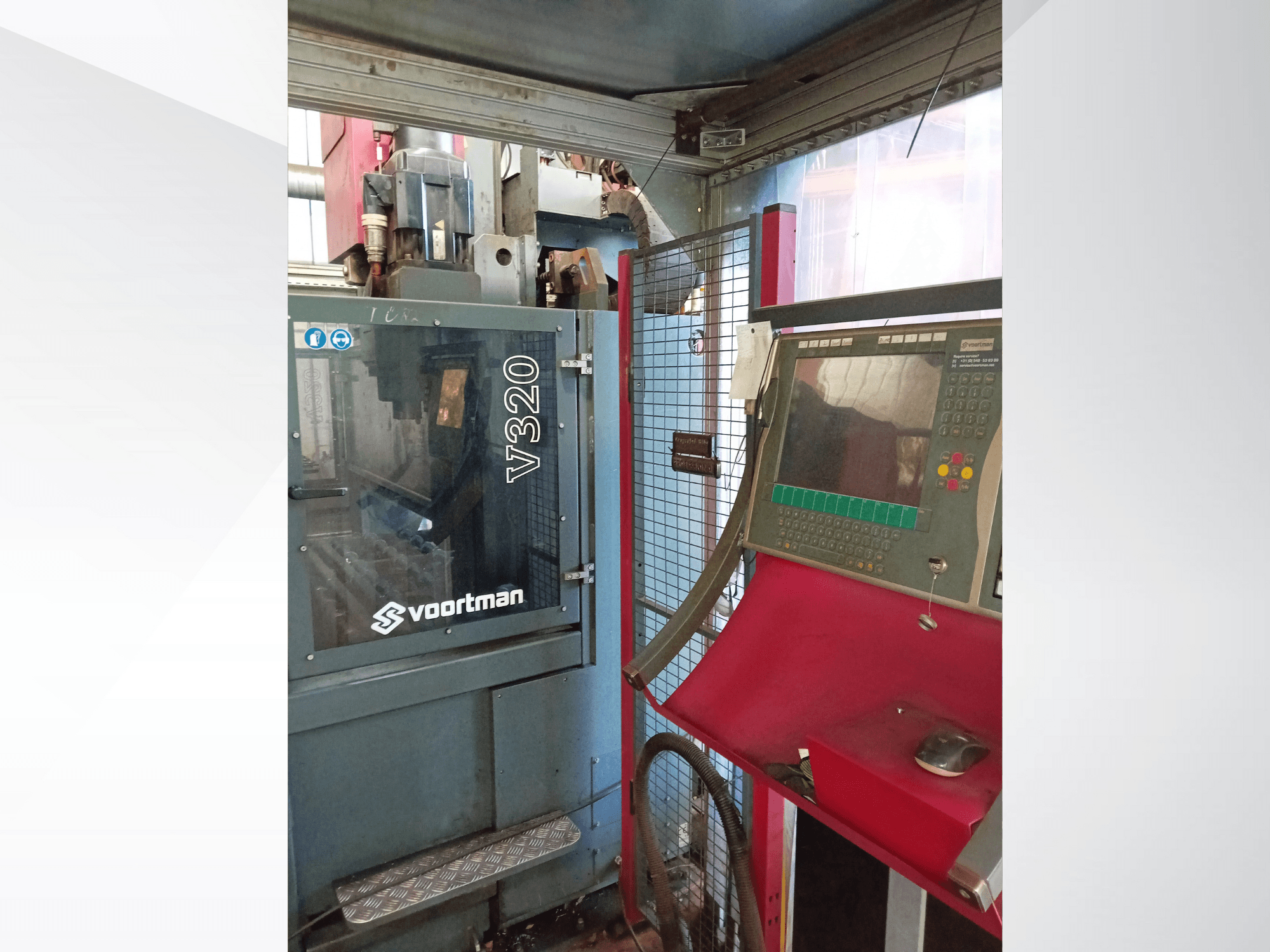

VOORTMAN - V320DE-CUT-VOO-2019-00001

• Storlek på arbetsstycke

  • Min./max. panellängd: 850 - 6.100 mm

  • Min./max. panelbredd: 200 - 2.050 mm

  • Min./max. paneltjocklek: 6 - 75 mm

  • Max. kapacitet: 7 500 kg

• Borrningsenhet: VD40

  • Infästning: SK 40

  • Axelhastighet: 0 - 2.500 rpm (steglöst reglerbar, servomotor)

  • Borrdiameter: 5 - 40 mm

  • Gängning: M6 - M30

  • Försänkning: Ja

  • Alternativ för stansmarkering: Ja

  • Alternativ för layoutmarkering (tillval): Ja

  • Automatisk verktygsväxlare: 2 x VTC 5/40 (2 x 5 positioner)

  • Smörjning/kylning: Intern kylning, luft/olja

  • Hydraulisk montering: Ja

  • Nominell belastning: 30 kW

• Matning och positionering: Synkrondrivna servomotorer, servoomvandlare

• Skärning - Plasma (Smart Focus 300)

  • Min./max. tjocklek: 3 - 80 mm

  • Max. kapacitet för håltagning: 40 mm

  • Praktiskt taget slaggfri skärning: upp till 35 mm

  • Märkning: Ja, med samma förbrukningsartiklar

  • Gaser:

    • Plasmagas för skärning av mjukt stål: O2 (99,9% ren, ren, torr, oljefri)

    • Skyddsgas för mjukt stål: O2 / Luft (99,9% ren, ren, torr, oljefri)

    • Markeringsgas: Argon; för >200 A, kväve

  • Automatisk gaskonsol: Ja

  • Automatisk höjdjustering: Ja

  • Tändning: Automatisk

  • Skärhastighet (mjukt stål):

    • 6 mm: ca 3.700 mm/min @ 90 A

    • 12 mm: ca 3.600 mm/min @ 200 A

    • 25 mm: ca 1.600 mm/min @ 300 A

    • 40 mm: ca 720 mm/min @ 300 A

    • 50 mm: ca 400 mm/min @ 300 A

    • 80 mm: ca 100 mm/min @ 300 A

• Skärning - Oxy-fuel (syrgasskärningsenhet)

  • Typ av munstycke: Munstycke-mix

  • Automatisk höjdjustering: Ja

  • Gastillförsel: Magnetventil med backventil

  • Bränslegas: Propan (tillval: Acetylen)

  • Skärande gas: O2

  • Max. tjocklek: 75 mm

• Allmänt/installation

  • Arbetsriktning: Vänster till höger

  • Arbetshöjd: 760 mm (+/- 25 mm)

  • Omgivningstemperatur: -10°C till +35°C, max. 95% relativ luftfuktighet

  • Spänningsregulator: Ingår ej

  • Strömtransformator: Medföljer ej

Ytterligare utrustning

• Kjellberg Smart Focus 300 plasmakälla (ingår)

• Donaldson DFPR06 utsugssystem (ingår; senaste filterbyte januari 2025)
