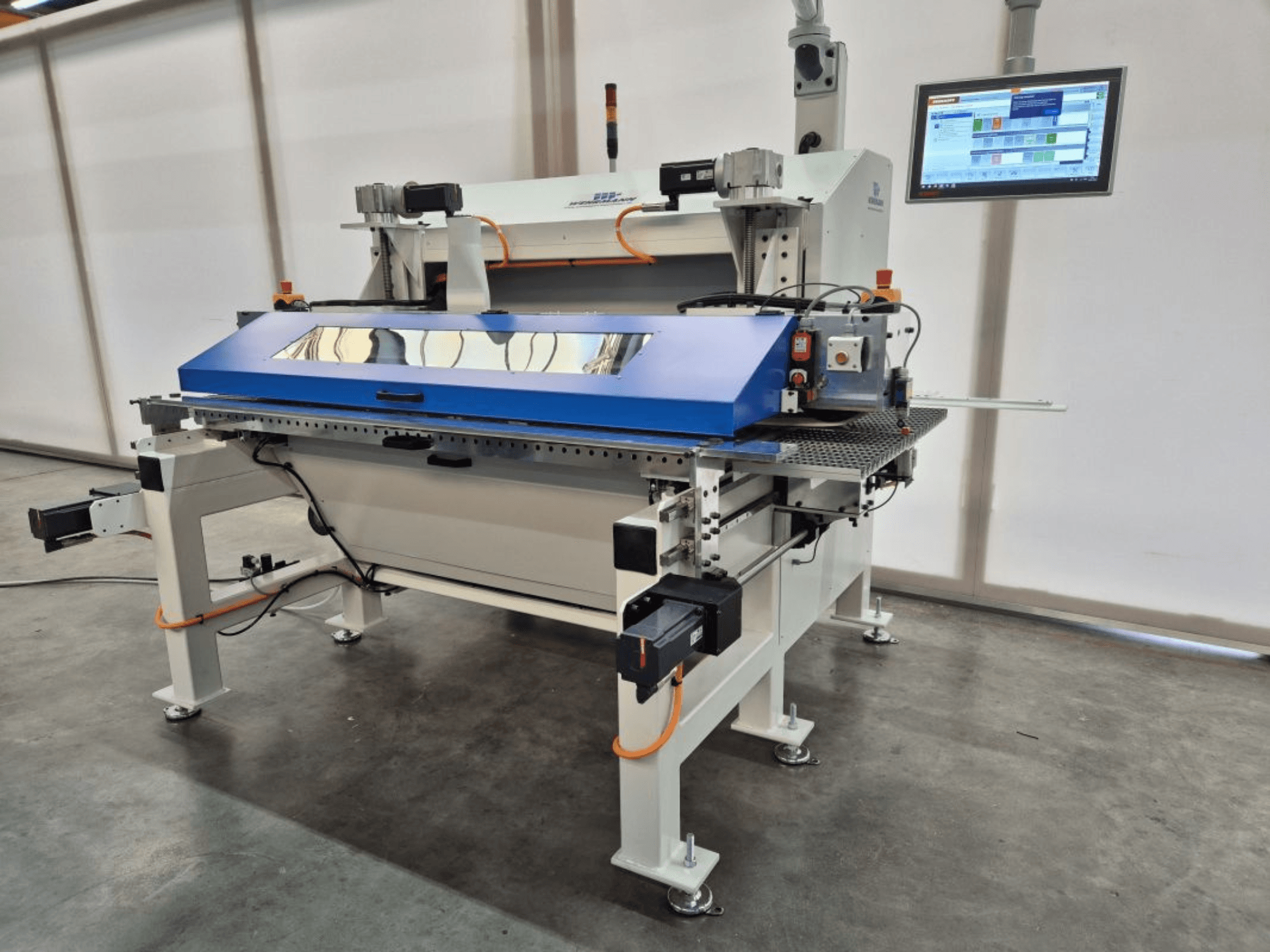

WEHRMANN - WT-50/900DE-SAW-WEH-2025-00001

• skick: Ny

• Användningsområde: Klassisk kapning av rektangulära arbetsstycken av trä/träbaserade material med laminat (CLP, HLP), papper, folie eller fanér

• Kapacitet för arbetsstycke/panel:

  • Längd: från 140 mm

  • Bredd (färdig storlek): min 50+50 mm; max 450+450 mm (asymmetrisk kapning möjlig)

  • Tjocklek: 8-40 mm

  • Max vikt på arbetsstycket: ca 30 kg

  • Form: rektangulär

• Arbetshöjd: 900 mm

• Maskinens sida: Högerstyrd maskin (stoppsidan till höger i körriktningen)

• Matning/justeringar:

  • Matningshastighet: 5-40 m/min, servostyrd

  • Elektronisk höjdjustering: 5-45 mm via Beckhoff servoaxel

  • Teflonstopplinjal på höger sida, servodriven

  • Vänster inmatningslinjal med pneumatiskt fjäderbelastad enhet, servodriven

• Konstruktion/transport:

  • Robust svetsad stålram

  • Transport med band med höjdjusterbart topptryck

  • Underhållsvänligt band med skonsam transportbeläggning

  • 32 mm kilrem med fjäderbelastade rullar för säker styrning

• Aggregat:

  • Aggregat 1: Frekvensstyrd ritsåg

    • Perske-motor 4,4 kW, 50 Hz, 400 V, 4500 rpm

    • Verktygshållare D=35, nyckel

    • Utvändig + invändig gänga R/L, servostyrd, tandem, ej svängbar

    • Höjdjustering via Beckhoff servoaxel

    • Justering i sidled med mekanisk digital display

    • Max sågblad Ø 350 mm

    • Flödesoptimerade utsugshuvar

    • Utan verktyg

  • Aggregat 2: Frekvensstyrd huvudsåg

    • Perske-motor 6 kW, 50 Hz, 400 V, 5000 rpm, motrotation

    • Verktygshållare D=35, splinesaxel, utvändig + invändig gänga R/L

    • Max sågblad Ø 400 mm

    • Delad kil justerbar för hand

    • Höjdjustering via Beckhoff servoaxel

    • Justering i sidled med mekanisk digital display

    • Flödesoptimerade utsugshuvar

    • Utan verktyg

• Styrning och HMI (Beckhoff):

  • PC-baserad styrning med integrerad PLC och elektronisk linjestyrning (TwinCAT 3)

  • 15,6" multitouchpanel med integrerad knappsats/tangentbord/mus

  • Enkel, komponentorienterad programuppbyggnad; fritt definierbara programnamn; praktiskt taget obegränsat programminne

  • Manövrering via tangentbord/mus/touch; meddelandesystem för operatörs-/felmeddelanden

  • MDE Basic: produktionstid, ställtid, stilleståndstid, feltid, enhetsräknare, inställbar registreringsperiod

  • Snabb EtherCAT-fältbuss; Ethernet RJ45; USB-port

  • Avbrottsfri strömförsörjning (UPS) för panel-PC

  • PLC-programmering enligt IEC 61131-3

  • Matningslås för intilliggande maskiner/transportsystem

• Ingår i basmaskinen:

  • Ljudabsorbent/skyddshuv med säkerhetslås

  • Anslutningsstycken för extern utsugning (min. lufthastighet 28 m/s, undertryck 2480 Pa)

  • Tryckluftsanslutning med underhållsenhet

  • Integrerat styrskåp med kylaggregat (omgivningstemperatur 10-45 °C)

  • Säkerhets- och skyddsåtgärder enligt CE; CE-märkning

• Verktyg och specifikationer:

  • Arbetstryck: 6 bar

  • Strömförsörjning: 3/N/PE, 400/230 V, 50 Hz, ±5% (ECD-skyddskrets ej tillämplig)

• Språkkunskaper:

  • Maskinens märkning: Tyska

  • Bruksanvisning: Tyska

  • Reservdelslistor: Tyska

• Färgbehandling:

  • Bas/beklädnad: Gråvit RAL 9002

  • Aggregat: Dammgrå RAL 7037

  • Skyddsöverdrag: Blå RAL 5017

  • Kontrollpanel: Ljusgrå RAL 7035

• Leveranstid:: Tillgänglig ca 4 månader efter beställning

Ytterligare utrustning

• Externt dammutsugningssystem (ingår ej; maskinen levereras med anslutningsdelar; kräver 28 m/s lufthastighet och 2480 Pa undertryck)

• Valfri utrustning: Förberedelse för streckkods- eller RFID-skanner med definierad filkatalog

• Industri 4.0-gränssnitt som tillval: MQTT, UMATI, OPC UA, RFID
